本文分享我在近五年多个外骨骼项目里攒下来的落地经验，针对中级工程师最容易踩的动力选型、人机接口设计、轻量化三个核心问题，结合实际项目案例和行业标准，拆解设计中的权衡思路，帮你少走半年弯路。

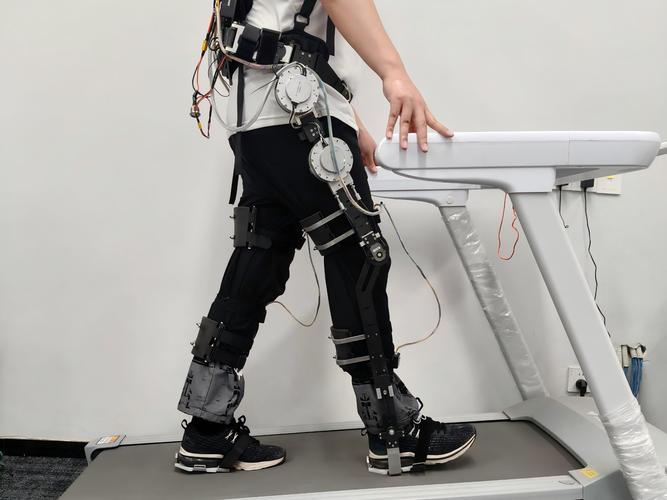

动力选型：别盲目堆扭矩，惯量才是隐形杀手
刚入行做外骨骼那会，我也犯过所有人都犯的错。
要做下肢助力，第一反应就是选扭矩越大越好的电机。人体行走髋部峰值扭矩能到40N·m对吧？那我直接选个额定50N·m的，留够余量，肯定没错。
结果样机做出来，一跑跟随性测试，直接崩盘。人腿已经迈出去了，外骨骼还慢半拍，滞后误差最大能到15度，助力不仅没加上，反而变成了累赘。
后来翻了大半个行业文献，又做了三组对比测试才明白，外骨骼髋关节的动力要求，跟随性比峰值扭矩重要一百倍。根据GB/T 38124-2019《服务机器人 性能测试方法》的要求，外骨骼主动关节的位置跟随误差不能超过5度，你惯量大，转速响应慢，再大扭矩也达不到要求。
我们后来改了方案，换了一款φ80的中空无框力矩电机，直接把定子嵌在髋关节旋转壳里，省了连接座的重量，减速比1:16，额定扭矩才12N·m，刚好覆盖行走过程中的平均助力需求，峰值扭矩能到36N·m，应付爬坡跑跳也够。结果呢？整个关节的转动惯量比之前那款50N·m的有框电机低了42%，位置跟随误差直接稳定在3度以内，助力效率直接提了20%。
好多厂家现在吹参数，张口就是扭矩多大，余量多足，说白了就是骗外行的。外骨骼是要跟着人动，不是拉千斤顶，搞反了需求方向，再贵的零件也出不来好产品。
人机接口：舒适度和力传递，从来不是对立关系
我见过太多设计，为了吹穿戴舒适度，把人机接口做的软的一塌糊涂，全是厚绑带海绵，穿上去确实舒服，一动起来，全白搭。
去年给某物流企业做腰部搬运外骨骼，一开始就是这么设计的。大腿接口用5mm厚氯丁橡胶绑带，腰部用整片的乳胶海绵，静态测试的时候，助力效率能到68%，符合行业要求，穿戴的试工也说不磨不勒，挺好。结果拉去仓库干了一天活，回来全说没效果，走着走着绑带往下滑，外骨骼动，大腿不动，力全耗在绑带形变上了。最后测实际助力效率，才39%，连合格线都达不到。
我们拆了改，把大腿接口换成了三段式弧面刚性贴合结构，贴合大腿股骨的生理曲线，内衬只留10mm厚的慢回弹泡棉，绑带换成带棘轮锁止的尼龙压带，上紧之后接口最大形变控制在2mm以内。改完再测，助力效率直接拉到72%，试工干了三天，也没人说磨腿勒腿，反而说比之前软绑带稳，走久了也不酸。
算笔账，力传递效率η = (Fout/Fin)×100%，绑带形变1cm，你的力至少损耗三成，再舒服又有什么用？很多人误区就是，把人机接口的舒适度等同于软，其实真正的舒服是稳定贴合，不晃不滑，你晃来晃去走一天，肌肉一直在调整姿态，比硬贴合累多了。

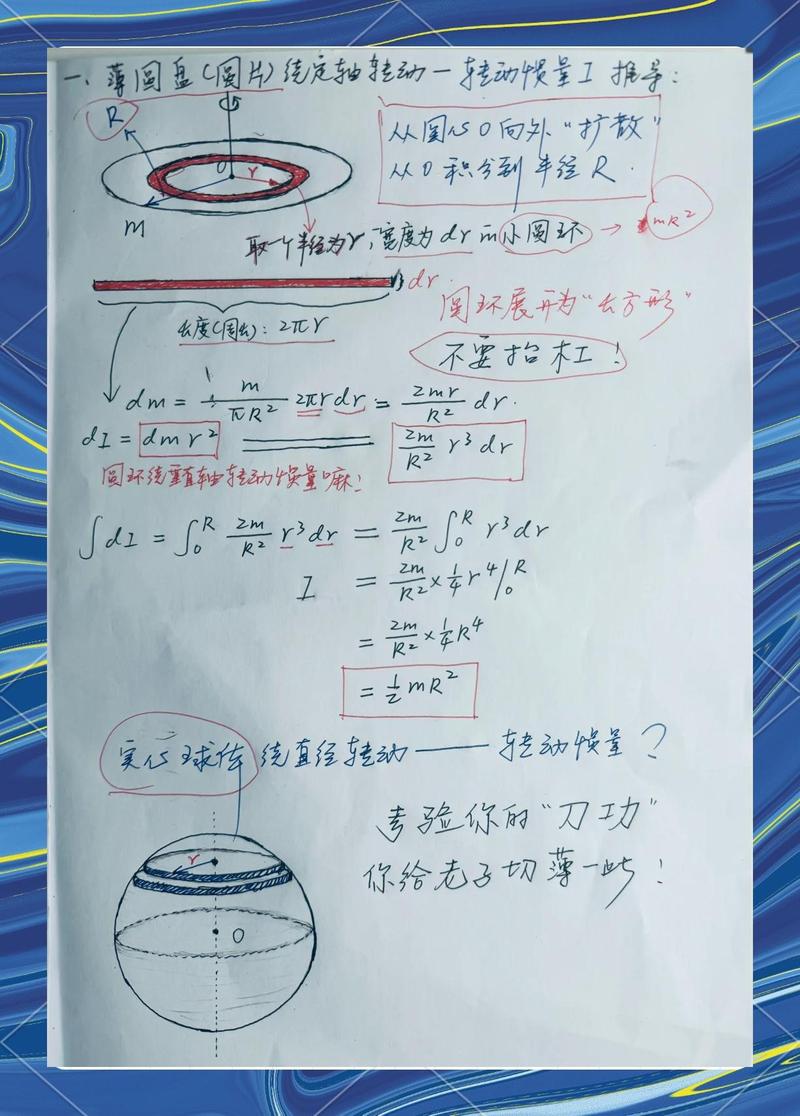

惯量补偿：别全靠算法补，机械先做减法
现在行业里有种歪风，机械设计没做好，就让算法来擦屁股。外骨骼自身惯量大，说没事，我给你做惯量前馈，人工智能预测，肯定能跟上。
说实话，你机械端多一公斤重量，算法要花十倍的力气才能补回来，还不一定补得好。我见过一款外骨骼，总重12kg，标称最大助力10kg，你戴上去等于先扛12kg，再给你补10kg，净负重还多了2kg，这不是扯吗。
GB/T 42080-2022《外骨骼机器人 通用技术要求》里写的明明白白，下肢助力外骨骼的自重比功率不低于100W/kg，就是卡这个的。你总重10kg，额定功率至少要1000W，达不到就是不合格，再牛的算法也救不了。
我们做最新款康复外骨骼的时候，光连接座就改了三版。第一版是铝合金CNC，重280g，刚度1200N·m/rad。第二版改成碳纤维模压，厚度从5mm减到2mm，重量降到160g，刚度反而升到1380N·m/rad，就这一个零件，减重120g，整个小腿关节的惯量掉了8%。控制工程师说，改完之后，不用加复杂的前馈补偿，跟随误差就比原来小了1.2度，能耗还降了15%。
不过话说回来，也不是越轻越好。之前试过用超薄碳纤维，重量降了，刚度掉了，走路的时候关节晃，1Hz左右就出共振，反而更糟。所以核心还是，在满足刚度要求的前提下，能抠一克是一克，机械层面做好减法，算法才能发挥作用。
外骨骼做了这么多年，从实验室走到产业落地，最难的从来不是什么黑科技，就是把这些不起眼的细节抠到位。
你参数做的再好看，发布会吹的再牛，实际穿上去要么跟不上，要么没助力，要么戴了更累，谁会用？把这几个核心问题想明白，踩过一次坑就记住了，做出来的产品才能落地。
