上周刚结完智能制造方向的课程设计，硬盘里躺了十几个G的学生作业，攒了一肚子碎想法，随便记下来。
第一次上课踩的坑：学生对着空模型发呆
一开始做这个方向的课程设计，我想当然找了网上开源的整工厂CAD模型，导进仿真平台就直接给学生了。
不就是工厂虚拟映射吗？把实际工厂的东西一比一搬到数字空间不就完了。
坑踩得扎扎实实。
一群习惯了画单个零件、出零件图的本科生，突然面对整座工厂上百台设备的模型，根本找不到自己要下手的地方，更别说理解虚拟模型和真实生产之间的对应关系。所有人都对着花花绿绿的屏幕发呆，问得最多的问题是：“老师，我们接下来要干嘛？”
我那时候才反应过来。我们要的不是一张数字照片，是一层一层对应上去的生产逻辑。我给的模型只有形状，没有参数，没有节拍，没有故障预留，甚至连传送带的加速度都是瞎填的。

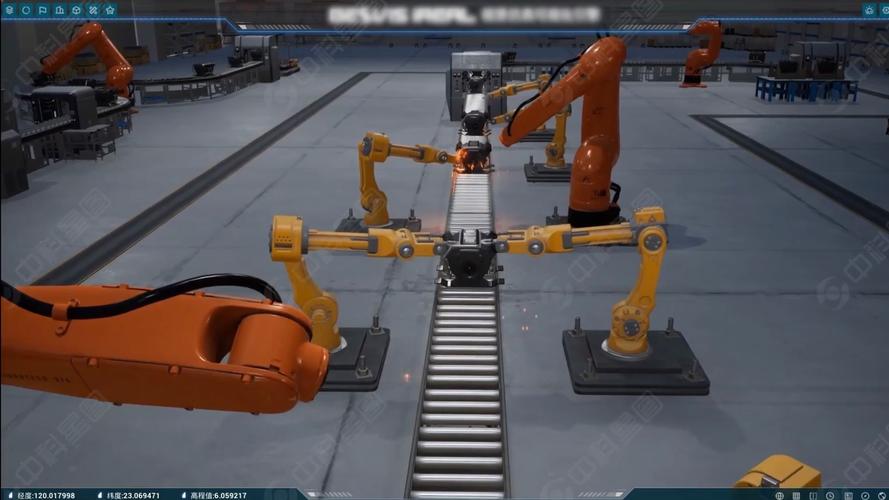

机械课堂学生调试工厂虚拟映射模型
有个做汽车座椅装配线设计的小组，改了三次工位布局，仿真出来的节拍永远达不到要求，三个人对着模型查了三天，最后发现我给的基础模型里，传送带加速度比实际工厂常用参数差了一倍。你说气不气人。
那节课的前两周，几乎全在补我挖出来的坑。我天天泡在实验室，跟学生一起改参数，一边改一边骂自己想当然。
改完方案的取舍：我们到底要教什么
中间停下来改了整个课程设计的方案，砍掉了我原来美滋滋准备的“数字工厂展厅”环节，把现成的整模型拆得稀碎。
现在的方案是，只给学生基础的厂房坐标系、通用设备的参数库，从单个零件的对应，到工位布局，再到整条线的物流逻辑，全部让学生自己一层一层搭进去。工厂虚拟映射的核心，从来不是映射形状，是映射你的设计逻辑。你怎么考虑工位顺序，怎么留缓冲，怎么应对不合格品回流，全部要在数字空间对应上，错一点，仿真结果立刻给你颜色看。
说实话，一开始怕课时不够。八周的课程设计，去掉周内的其他课，剩下的时间本来就不多，让学生从零开始搭，会不会做不完？
跑了一轮才发现，根本不用担心。学生把时间花在改逻辑上，比花在给厂房贴墙纸、给设备调材质上有用一万倍。我们直接把所有非生产相关的装饰元素全部做成可选内容，不做要求，要做也可以，前提是你核心的映射逻辑做完了，仿真过了。
工厂虚拟映射装配线运行仿真界面
不过话说回来，真有学生愿意花时间做这些无关的内容。上次有个男生，做完核心的装配线映射之后，抽了两个晚上，给自己的线加了员工休息亭、门禁闸机，连门口的共享单车都摆了三辆。我没扣分，反而给他加了平时分，因为他至少知道，虚拟映射出来的工厂，是真的有人在里面干活的，不是一个冷冰冰的展品。
核心逻辑卡死，非核心放开，学生反而知道该把力气花在哪。这次收上来的作业，八成以上都能发现至少三个自己设计里的实际问题，换做以前画二维图纸，一半的人都发现不了。
留下来的疑问：接下来该往哪走
留下来的疑问：接下来该往哪走
这次试下来，最大的惊喜超出我原来的预期。有个平时设计作业总卡壳的学生，把质检工位放在了线尾，仿真跑起来的时候，不合格品回流横穿整个线体，连续三次挡住主流工位，节拍直接掉了20%，他盯着仿真视频看了两遍，自己就把质检工位移到了成型工位后面，问题直接解决。
换做以前，他画完二维布局图，根本想不到会有这个问题。交了作业就等着我改，我不说他永远不知道。
这就是工厂虚拟映射放到教学里最值钱的地方：你错了可以改，改完立刻能看到结果，不用等工厂建完了再付几百万的改错钱。
当然也有遗憾。我们现在用的商用仿真软件，接口开放程度不够，很多学生自己做了硬件的小原型，想把硬件和虚拟模型连起来做半实物仿真，根本连不上。还有，真实工厂里的故障是随机的，不是我提前给你预设好什么时候坏，现在我们只能做固定扰动的仿真，做不到完全真实的随机突发情况，这点还是差点意思。
很多人把这个概念吹得玄乎，放到教学里其实没那么复杂。就是给学机械设计的孩子一个提前试错的操场，你在这边摔跟头，爬起来拍拍灰就完了，不用到真实的工地上付代价。
我打算下次开课，找合作工厂的工艺工程师要两个真实的改线需求，扔给学生，让他们自己做完映射仿真之后，跟工程师实际改的方案对对，看看差在哪，差在哪，为什么差。
想想就有意思。就怕课时不够。
也没什么，挤挤总是有的。
昨天整理学生作业，翻到同一个小组第一次交的初版模型和最后交的终版，差了快八个G，全是一次一次改出来的痕迹。
这就够了。比任何漂亮的展厅都有用。
