上个月刚帮苏南一家做汽车冲压件的工厂收尾完集成项目，整整瘦了八斤。
很多中级工程师，干过几年设备，也接触过MES，总觉得集成不就是把硬件连起来，软件装上去就行。真自己上手做，才发现到处是 invisible 的坑，钱花了不少，效果出不来。
摘要：本文结合多个量产车间的集成项目实战，梳理了车间软硬件一体化系统集成从方案设计到交付调试过程中的常见坑点、选型权衡和落地要点，适合有基础的工程技术人员参考。

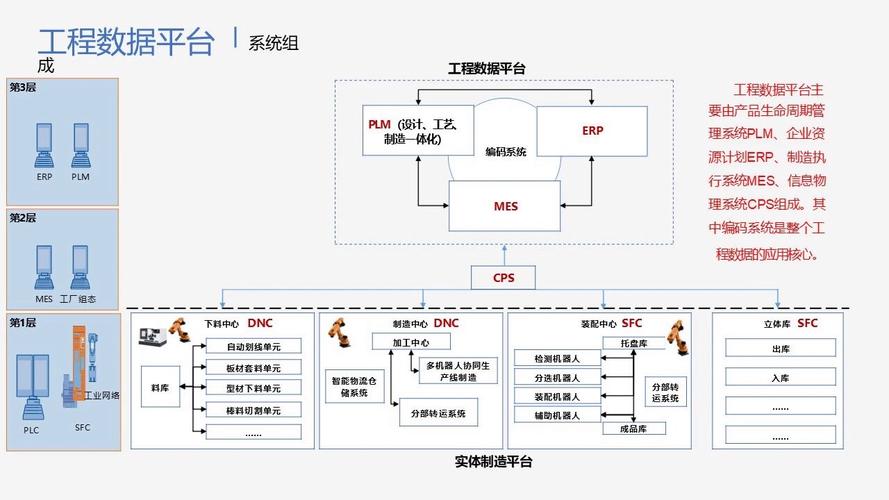

别上来就选设备，先理清楚数据流的「肠梗阻」点
我见过太多方案，上来先列采购清单：PLC、网关、SCADA、工业平台，一堆高端设备列完，才想起去摸现有车间老设备的接口。
就说这次冲压项目，甲方车间有四台2015年投用的发那科0i-MD系统的冲床，还有两台2021年的新伺服压力机。原来旧设备所有生产数据都存在本地机床系统里，换模时间、实际冲压次数全靠班组长下班手写填报表，误差能到15%，MES根本拿不到准数。
一开始甲方说，直接买四个网关接上不就行了？我去现场查了一天，发现四台旧机床根本没开以太网授权，发那科老系统要开FOCAS协议，得额外买授权，一台就是八千多。很多项目前期预算没算这笔钱，直接卡脖子，进场时间拖半个月都是常事。
说实话，做集成第一步，从来不是选硬件，是把车间每一台设备的接口类型、通讯协议、能输出哪些参数摸得门清，再画数据流图。很多人不知道，普通工位的设备状态采集，和工艺参数采集的要求完全不一样。你把10ms一次的采集频率用到普通机台待机状态采集上，纯粹浪费带宽。
IO点预留一定要留够30%的冗余，行业里说留15%，那是给理想情况算的。你永远不知道，项目后期甲方会不会加个视觉检测工位，或者加个扫码枪、二维码打印机，到时候没多余IO，重新扩PLC又是一堆麻烦事。
去年我踩过一个大坑，就是当时为了赶工业互联网的风口，把所有数据都直接往公有云传，结果车间焊接工位电磁干扰大，5G信号掉包率超过10%，一到满负荷生产就断连，停线俩小时，全车间人等着我改方案。后来改成本地边缘节点存缓存，关键工艺数据再批量上传，才解决问题。
软硬件选型的权衡：不是越贵越好，是匹配越准越好
我见过太多工厂老板，被厂商忽悠，上来就要砸几百万上全套外资工业互联网平台，结果上线大半年，用起来的功能不到20%，纯纯浪费钱。
说实话，对于年产能千万件以下的中小离散车间，用带OPC UA协议的国产PLC+本地SCADA，完全能满足生产管理需求，成本只有全套外资方案的五分之一，稳定性差不了多少。
就说边缘网关选型，很多人追求带Linux系统的高端网关，支持各种协议转换，一台卖好几千。如果你的需求只是把十几个设备的采集数据转发给SCADA，几百块的DTU改改固件就能用，只要做好防静电防油污，用三四年根本不会坏。
这次冲压项目，甲方一开始要求指定用西门子的IPC当SCADA主机，报价下来四万多。我给甲方算了一笔账，车间环境油污大、温差大，我们换研华的无风扇嵌入式工控机，防护等级IP61，价格只要一万二，用了一年多，上个月回访，一次重启都没有。
说个最常见的低级坑，很多人转协议的时候忽略字节序的大端小端问题。我三年前做第一个机加工集成项目，压力采集数据一直比实际大两倍，查了整整三天，最后才发现是Modbus RTU转OPC UA的时候，字节序搞反了，你说气人不？
还有软件授权的坑，很多MES厂商按采集点位收费，一开始合同只写了100个点的钱，后面甲方要多加十个点，厂商又收好几千，一开始不写死授权方式，后期扯皮能扯到你头疼。按照GB/T 39116-2020的要求，系统集成必须留足扩展空间，授权最好按项目包死，别按点位算。

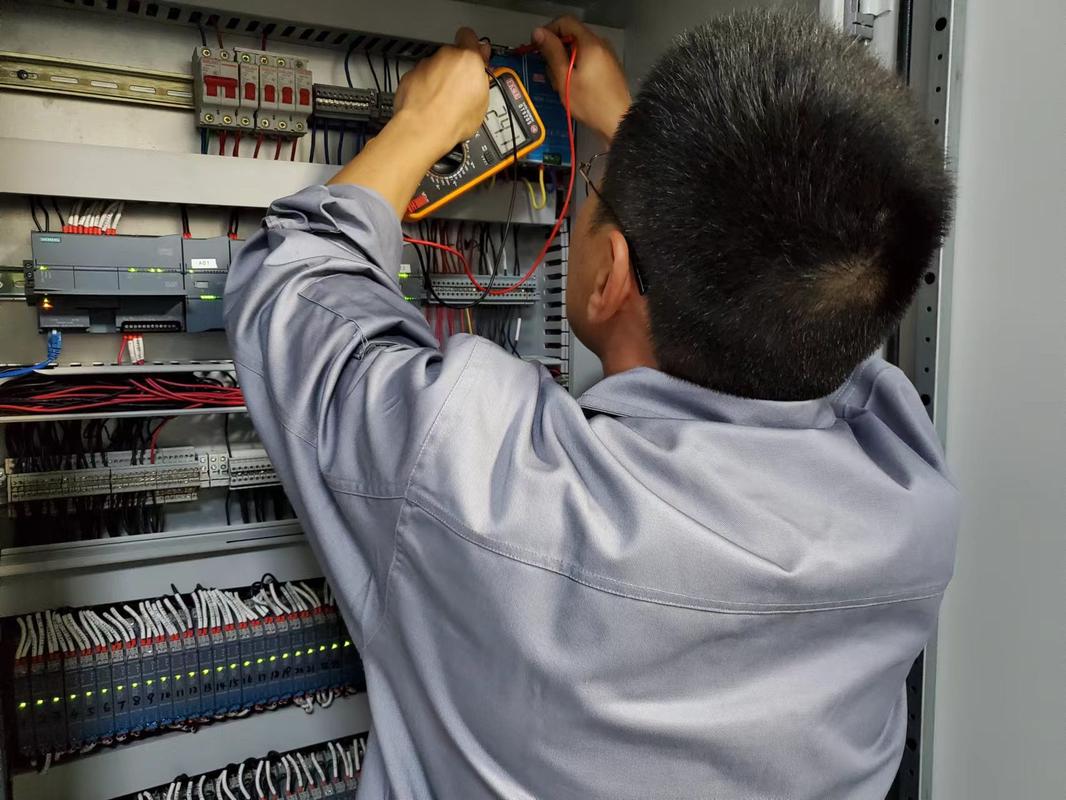

现场调试的核心：留好调试口，别把自己的路堵死
很多集成项目交付的时候，为了信息安全，把所有调试端口都封死，所有问题都要找原厂工程师远程处理。真出问题的时候，远程连不上，原厂工程师过来还要拆机开端口，少则大半天，多则一两天，耽误生产，甲方骂死你。
我现在做项目，每个子系统都会留一个物理隔离外网的独立本地调试端口，只有工厂内部的调试设备能接入，出了问题，工厂自己的机电工程师半小时就能定位到是硬件接线错了还是软件通讯断了，不用等外人。
我刚入行的时候吃过一次大亏，当时赶交付进度，单设备还没调好，就直接整线通电联机，结果因为PLC程序里一个IO地址写错，直接把新压机的压力传感器烧了，当时赔了两万多，那点项目奖金全搭进去，肉疼到现在。
所以现在我调试，一定是分步走：单设备硬件接线检查完，先单机调试软件通讯，确认每个参数都对，再连相邻工位，最后整线跑，慢是慢一点，但不会出大错。
还有，做现场布线的时候，通讯线一定要和动力线分开走，哪怕多买几十米桥架，也要分开。我见过太多项目，通讯线和动力线走一起，设备一启动，信号就乱跳，数据错漏百出，重新布线的成本比当初买桥架的钱贵十倍都不止。
干集成这行，拼的不是谁用的设备高端，是谁踩过的坑多，能把坑提前给填上。很多人把一体化说的玄乎，什么黑科技，什么工业4.0，说白了就是让设备的数据能跑通，软件能贴合实际生产，帮车间省人工，提效率，就够了。对吧？
