上周刚结完这轮的模块作业，改到凌晨两点，喝了第三杯速溶，还是满脑子歪歪扭扭的模型线框。
第一次上这门课，一半学生卡在这里
一开始我按着教材走，上来就讲点云采集、网格重构，要求把实训车间的车床逐点扫描，做1:1还原。结果交上来的作业，十个有七个，模型面数破了百万，导入引擎直接卡崩。还有两个，模型做的丝毫不差，问他你映射的设备主轴转速数据接哪了？一脸懵。“老师你不是说要一模一样吗？”
说实话，那时候我才反应过来，大部分学生对“映射”两个字的理解完全错了。他们把建模做成了文物扫描，连车床腿上掉的一块漆都给做出来了，却忘了我们做数字孪生，要映射的是工厂运行的动态逻辑，不是拍一张高精度数码照。

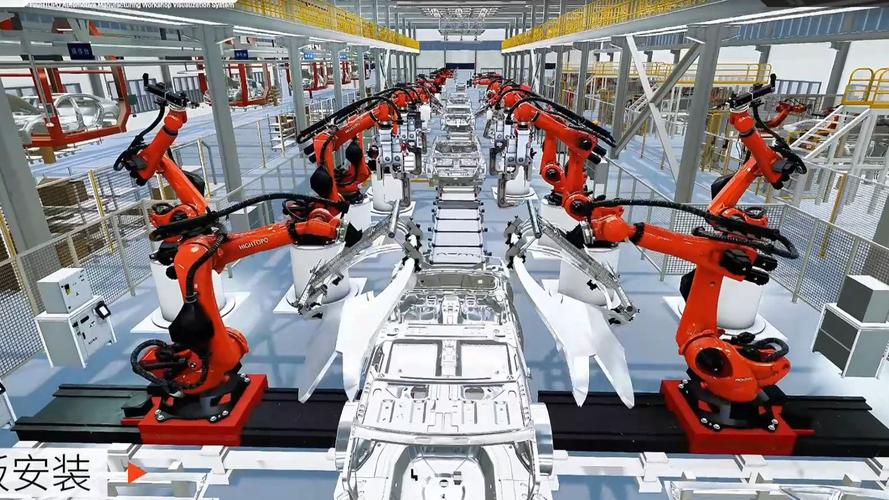

学生错误复刻的汽车焊接生产线孪生模型图
那次课之后我翻了三份不同的教材，发现大部分都把重点放在了几何建模精度上，很少提什么时候该简化，哪些参数必须留，哪些可以扔。这不坑人吗？企业来学校要做项目，开口就是“我要实时看每台机床的负载，十分钟出一次效能报表”，谁管你机床把手的圆角做的对不对？
调整训练逻辑：从复刻到对齐需求
改了大纲之后，第一节课我不打开建模软件，直接把上个月合作的汽配车间项目的需求甩出来：甲方要做换线模拟，要映射每个工位的上下料节拍、故障响应时间，精度要求到秒就行。然后让学生先列清单，哪些是必须映射的内容，哪些可以简化。
一开始还是有人列“所有设备外形1:1”，我就把之前卡崩的模型打开给他们看，跑一遍实时模拟，帧率掉到5，动一下卡三秒，你要是甲方你能用？对吧。
慢慢的，学生开始懂了，映射的本质是做对应，不是做复制。设备的非运动结构，只要不遮挡传感器点位，贴图可以用纯色，模型可以合并成一个部件，甚至只画个框标上名字都行。但核心的动态参数，比如主轴的温度、进给轴的位置，必须和物理工厂留好接口，每一个点都要对应上。
简化后的冲压车间孪生映射参数层级图
有个学生做的作业，把整个实训车间的三台冲压机，总模型面数才不到两万，核心参数留了二十多个，导入云平台之后，延迟不到两百毫秒，比之前那个百万面的模型好用太多。不过话说回来，也有学生说，这样做出来不够“好看”，作业评分会不会吃亏？我跟他们说，你去工厂待一个月就知道，能解决问题的模型，比好看的模型值钱多了。
现在还没解决的教学问题
现在还没解决的教学问题
这轮上完，还有个问题没想通。就是虚实同步的误差处理，很多学生做出来的映射，数据偏差超过5%就不知道怎么调了。
工厂里的旧设备，很多没有现成的数据接口，要自己装传感器，走线，标定，这个过程在课堂上很难完整练一遍。我们实训车间只有四台旧机床，二十多个学生分，一轮下来每个人上手不到俩小时。很多人到交作业的时候，标定还是错的，映射出来的位置偏了一两厘米，模拟换线的时候直接撞模型。
哦对，还有精度的边界，什么时候做到毫米级，什么时候做到米级就行，很多学生还是没概念。做仓储的孪生映射，把每个SKU的位置都做到毫米级，完全没必要，反而拖慢整个系统的运行速度，但是做机器人焊接的路径映射，差一毫米都不行。这个度的把握，真不是靠看书能练出来的。只能让学生多跟着项目跑，多踩坑，我在旁边改，慢慢悟。
之前有个已经毕业的学生，现在在做孪生项目，上周给我发消息，说当年上课我跟他们说的“少做无用的精度，多找核心的对应”，现在天天跟甲方说这句话，省了好多无用功。听到这句话的时候，比什么都开心。本来做教学就是这样，你把踩过的坑告诉学生，让他们少走点弯路，就够了。对吧？
现在我备下一轮的课，还打算加一个半天的“拆模型”训练，把之前做的完美复刻模型拿来，让学生拆，删没用的面，砍不重要的参数，拆到能用为止，看看能不能帮他们更快摸到那个度。目前来看，这个思路应该没问题，等下轮上完再调。
