上周答疑课，三个学生同时卡同一个地方。我翻了翻他们的设计稿，果不其然，还是那个错。
最容易栽的轴向力方向坑
课本上一句话带过的规则，学生能错一整届。什么规则？锥齿轮轴向力永远由小端指向大端。
听起来简单对吧？画受力图的时候，十个有七个会把从动轮的方向画反。为什么？因为死记口诀，不会动脑子想物理过程。
锥齿轮啮合的时候，两个轮齿是斜面贴合，转动的时候本身就有把两个齿轮往两端推开的趋势，受力当然是往大端走啊。一推，轴向力方向不就出来了？
上次有个做协作机器人关节的学生，就是这里错了。轴向力方向反了，选的轴承承受方向错了，样机跑了七天，轴承烧得发黑，回来找我改，我一眼就揪出来问题。他还挠头说，我明明按课本写的口诀背的啊。

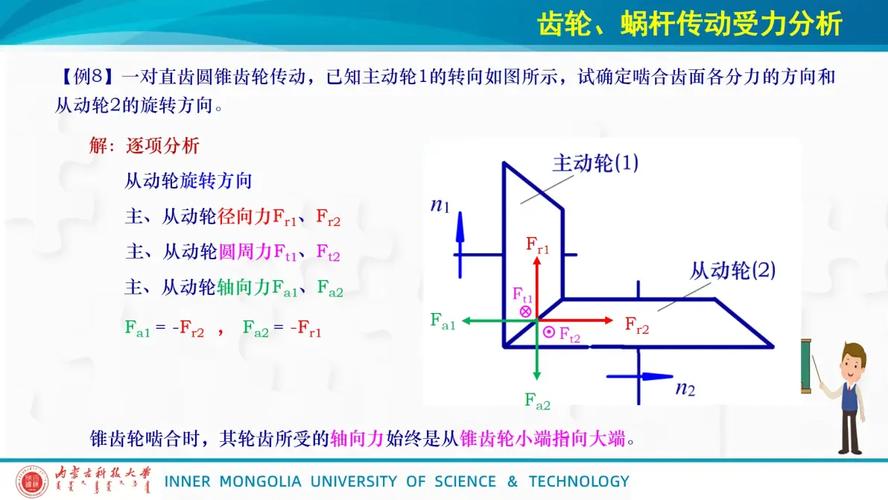

直齿锥齿轮轴向力方向判断示意图
我现在上课，不讲口诀了。先让学生拿两个圆锥，自己手对着拼一下，转一转，感受一下往哪推，再画受力图。错的人直接少了三分之二。
很多时候不是学生笨，是课本写得太干，把过程给省略了，留下个死结论，大家就往死里背，不出错才怪。
模数选大还是选小，从来没有标准答案
学生做设计，最喜欢按课本公式算完，直接拿结果用。算出来弯曲疲劳要求模数2，那我就选模数2，一点不改。
说实话，这就是还没入门。
锥齿轮的模数选择，核心是看你的约束条件。做重型矿山减速器，寿命优先，安全余量留够，当然选比计算值大一级的模数，不怕坏。做航拍无人机的传动机构，重量克克计较，只要接触疲劳能过，模数往小了压都没问题，大不了用渗碳淬火提硬度，一样跑几百小时。
还是那个做无人机的学生，一开始按等强度算出来模数2，我让他改成1.5，他还跟我急，说强度不够出问题怎么办。结果改完，整个传动部件重量降了110多克，疲劳试验跑了210小时，齿面连点蚀都没有，甲方直接过了。

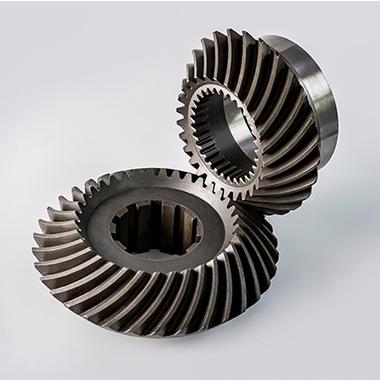

不同模数航空用锥齿轮实物对比图
不过话说回来，也不能为了轻量化盲目的压模数。我见过有人为了省重量，模数压得太小，齿根太薄，载荷稍微一冲就断了，整机摔下来，损失更大。设计本身就是取舍，你得先搞清楚，你的项目里什么是不能妥协的，再选参数，不是套公式就能出结果的。
软件不会替你堵看不见的坑
软件不会替你堵看不见的坑
现在的学生太幸福了，三维软件里一键生成锥齿轮，输入参数点确定，模型几秒钟就出来了。所以很多人生成完直接用，根本不检查。
错就错在这。
我见过太多插件默认给的参数，根本不符合工程要求。比如齿宽，大部分插件默认给0.3倍外锥距，很多人直接拿来用。结果呢？齿宽太大，小端齿厚被切得太窄，加工的时候容易崩刃，装配的时候还容易碰到相邻的轴承或者轴肩，装都装不进去。
一般实际设计里，齿宽都会比计算值小个1-2mm，既不影响强度，还能避开很多装配的问题。这个点，课本没写，插件不会改，只有踩过坑的才知道。
上个月有个毕业生回学校找我，说刚进厂做的第一个项目，就是用插件生成的锥齿轮，装的时候发现齿根顶到轴承内圈了，整个箱体都加工完了，不得不重新开模，挨了领导一顿骂。
我现在改学生作业，要求不管你用什么插件生成模型，必须手算三个核心参数：分锥角、外锥距、齿宽，错一个都打回去重写。不是我故意刁难，是你现在不养成算的习惯，进了车间踩坑，付出的代价可比作业重写大多了。
翻今天整理旧教案，翻出来一厚摞学生的错误案例，都是这几年攒下来的坑。锥齿轮设计不难，难的是别把书本当圣旨，别把工具当脑子，坑都在细节里，多踩几次，多改几次，就会了。
