摘要：本文针对有基础的中级工程师，结合十余年工程落地案例，分享蜗轮设计核心环节的实操经验，拆解教科书很少提及的常见陷阱，全是摸过真机攒出来的干货。
做传动设计的，谁没画过蜗轮。看着公式套一套，模数齿数一算就出图，交图的时候觉得挺完美，真机跑起来才知道，坑藏在你看不见的地方。
我见过刚画完图就涨薪的，也见过改三次项目还是延期的。差别从来不是会不会算公式，是有没有考虑过实际工况那点事。
拿到传动需求，第一步别着急套模数
很多人习惯上来先算强度，定完模数就定齿数，最后凑中心距，凑不出来就变位，凑出来就交差。对吧？
我前几年带过一个新人，做输送线的传动设计，速比要求30，输入功率2.2kW，上来就算，z1选2，z2选60，模数m选3，刚好中心距93mm，卡进安装框里，完美。结果样机装起来，噪音比空压机还大，跑了不到三百小时，齿面磨掉了三分之一。
问题出在哪？z1选2没错，但导程角太大，接触线的折角太陡，润滑根本进不去，磨损能不快吗？最后改了z1=3，z2=63，模数变成2.5，中心距还是92.5，差0.5mm不影响安装，跑起来噪音直接降了12分贝，用了三年啥事没有。
按照GB/T 10085-2018的规范，蜗杆头数z1的选择根本不是只看速比，还要看效率和接触强度。z1=1的时候，效率不到70%，连续运转分分钟把润滑油烤干，只有间歇工作的小功率机构才敢用。

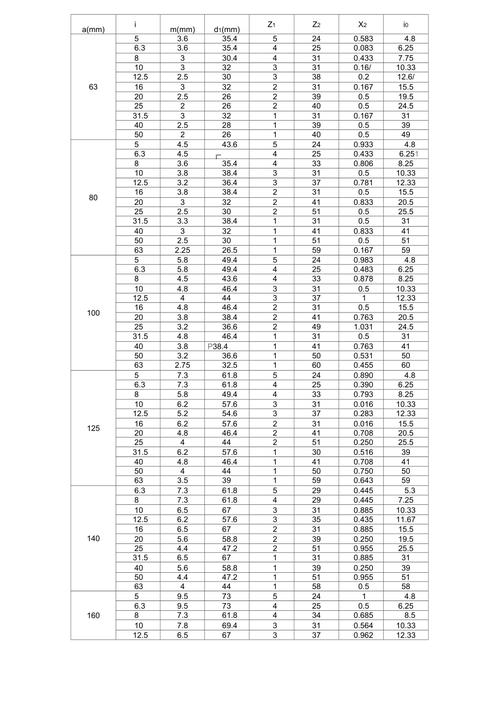

中心距才是第一约束条件。很多设备的安装空间卡死了中心距，你为了凑标准模数硬改齿数，最后要么接触不够要么装不上，何苦呢。
记住：先定中心距，再选头数齿数，最后算模数强度，顺序别搞反了。顺序错了，后面全是改错的活。
材料和公差：省几百块成本，赔几万块项目款
蜗轮必须用锡青铜吗？不见得。但你得看工况用对。我见过最坑的操作，就是为了降本，把重载卷扬的锡青铜蜗轮换成铝青铜，说铝青铜硬度更高，更耐磨。
我自己就吃过这个亏。五年前一个小型卷扬项目，领导拍板要降本，把原来的ZCuSn10Pb1锡青铜换成了ZCuAl10Fe3铝青铜，一吨材料差两万多，一套蜗轮省小一千。结果呢？三个月断了三个齿，跑合都跑不出来，齿面直接点蚀剥落，最后免费给客户换回去，算上差旅费人工费，亏了快十万，那点成本省的，太搞笑了。
锡青铜的咬合性好，跑合容易，适合重载中低速的场景，铝青铜硬度高但是抗咬合性差，只有高速轻载才能用。别搞反了。
公差也是重灾区。很多人觉得，蜗轮么，反正有侧隙，公差选松一点省加工费。或者觉得精度越高越好，选个4级公差，加工费翻三倍不说，环境温度一高，热胀直接卡死。
我第一次做户外设备的蜗轮，就踩了侧隙的坑。南方夏天露天温度能到40度，我选了最小的侧隙等级，结果停机一中午再启动，直接把电机烧了。拆开来一看，齿面咬死粘在一起了。那段时间天天泡在工地，头都大了。
凡是工作温差超过30℃的户外设备，最小法向侧隙至少比室内选型高两个等级，别心疼那点间隙，间隙不够，夏天能给你把蜗杆轴憋弯。
散热和润滑：九成蜗轮失效都跟这俩有关
很多人一说到蜗轮失效，第一反应就是强度不够，加厚齿径换好材料。其实拆开看看，九成以上都是磨损、胶合，根本不是强度不够，都是散热和润滑没做好。
蜗轮本身的效率就比齿轮低，大部分输入功率都变成热量散不出去，油温一升，润滑油变稀，油膜破了，直接干磨，用不了几个月就废了。
连续工作的蜗轮，只要功率超过1kW，效率低于80%，一定要加散热。别觉得箱体面积够，我之前做过一台包装机的1.5kW蜗轮，连续运行8小时，不加散热的话油温能升到85度，三个月齿面就磨平了。后来在箱体上加了个几十块钱的轴流风机，油温稳定在55度，那台机器现在用了六年了，还好好的。
润滑选型也有坑。低速开式传动别用普通锂基脂，一定要加极压抗磨添加剂的润滑脂，不然跑不了一年就磨坏了。闭式传动，夏天环境温度超过30度，别用320号齿轮油，直接上460号，黏度不够，油膜撑不住。
说实话，很多整机厂出厂就给你加最便宜的黄油，赚那点小钱，坏了自己的名声，真的不值当。
还有一个很多人忽略的点，蜗杆的表面粗糙度，越低越好，最好磨完之后抛光，蜗杆越光，蜗轮齿面磨损越慢，我试过把粗糙度从Ra1.6降到Ra0.8，寿命直接翻了一倍，加工费加不了多少，性价比太高了。
最后说两句
蜗轮设计真的不难，难的是你愿意不愿意多花十分钟，想想实际用的时候会碰到什么问题。教科书给你的是公式，工程给你的是坑，踩多了你就知道，那些看起来不起眼的小细节，才是决定设计成败的关键。
