摘要：心轴是机械设计中最常用的轴类零件之一，却常常因为设计时的想当然出问题。本文结合十余年工程实际中的踩坑经验，梳理心轴设计的核心受力逻辑、计算要点和容易忽略的细节，给有一定基础的工程师做落地参考。
别搞混：心轴和转轴根本不是一回事
刚工作那会改旧图纸，顺手就把转轴的设计逻辑套给心轴，出过大事。分拣线从动轮心轴，试运营一个月断了三根，天天蹲现场换轴，灰头土脸。
很多人到现在都分不清：转轴既承受弯矩又传递扭矩，心轴只受弯矩，不转或者跟着轮体转不传递扭矩。就差个扭矩，设计逻辑天差地别。
心轴本身还分两种。固定不转的叫固定心轴，跟着轮体一起转的叫转动心轴。应力特性完全不一样。固定心轴工作时应力一直不变，属于静应力。转动心轴转一圈，轴上每一点的应力就拉压变化一次，属于对称循环变应力，疲劳是最大的敌人。
那会老师傅一句话点醒我：你这心轴跟着轮子转呢，是转动心轴，老图纸那根是固定心轴，许用应力差一倍，能不断吗？
当时脸一下子就红了。真的，这种基础概念错了，算再多都白搭。
核心设计计算与选型的权衡
心轴不用传递扭矩，所以根本不需要弯扭合成强度计算，只算弯曲强度就够了，公式很简单：
σ_b = M / W ≤ [σ_b]
其中M是最大工作弯矩，单位N·mm；W是抗弯截面系数，实心圆轴可以直接用简化公式W≈0.1d³，随手就能估算，不用翻手册。
最关键的就是许用应力的选取，这里是最多人错的地方。行业通用取值我给整理明白了：固定心轴用静应力许用值，Q235可取100~120MPa，45钢调质可取120~150MPa；转动心轴必须用对称循环变应力的许用值，Q235只能取40~50MPa，45钢调质也就50~70MPa，整整差了一倍多。

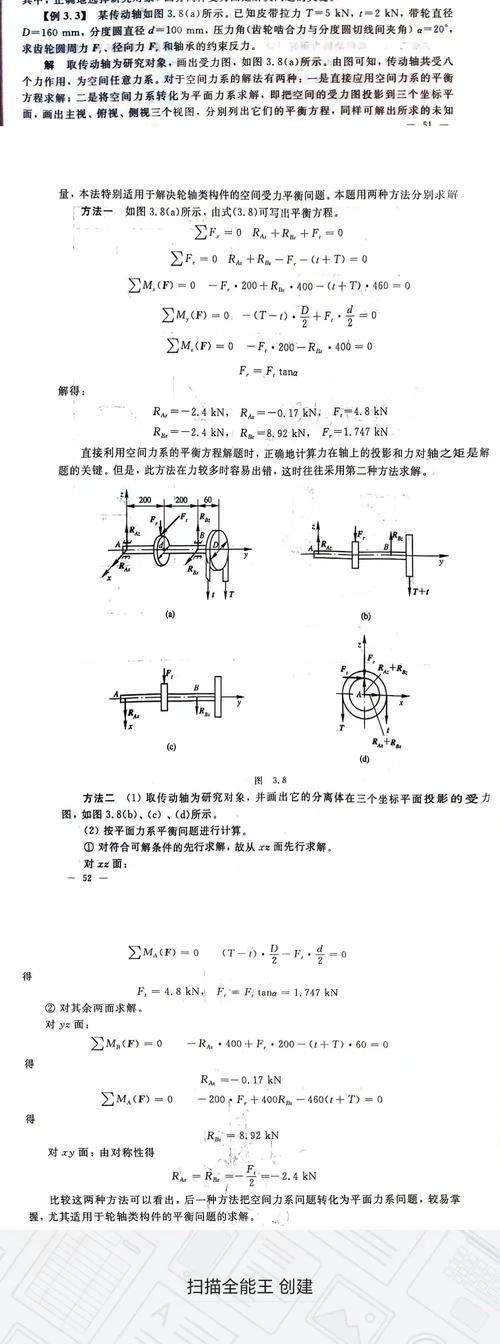

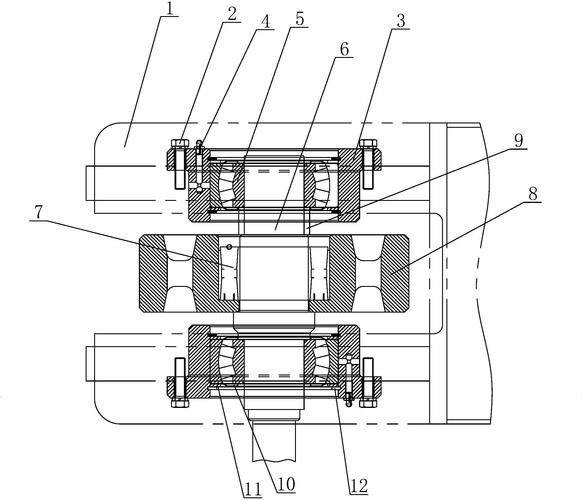

前几年做堆垛机走行轮心轴，就碰到过这个问题。总弯矩是12000N·m，一开始按固定心轴估算，d只需要48mm，选了φ50的轴，用了三个月轴肩位置就出了裂纹。后来按转动心轴重新算，d需要64mm，改到φ65，用到现在快八年了，一点问题都没有。
说实话，现在很多人喜欢跟风用空心心轴，说抗弯好重量轻，这话没错，但不是所有场景都适合。同样外径的空心心轴，要是内径取0.8d，抗弯截面系数比实心大近1.5倍，重量还轻三分之一，优势确实明显。不过话说回来，无缝钢管内径公差大，端面加工、装轴承定位都麻烦，成本比实心轴高不少，小设备、低速重载场景真没必要折腾，老老实实做实心轴就够稳。大型设备需要减重的，比如游乐设备的车轮心轴、航空地面设备的轮轴，用空心才划算。
踩过无数次才懂的隐形坑
计算过了，就一定没问题？才不是。我见过好多计算没错，最后还是出问题的，都是细节没考虑到。
第一个坑就是轴肩圆角的应力集中。很多人为了让轴承内圈贴紧轴肩定位，故意把圆角做的特别小，我见过R0.5的，那应力集中系数直接干到2.5以上，本来算好应力刚好够，一下子就超了疲劳极限。转动心轴本来就是天天变应力，不出裂纹才怪。我现在做设计，只要空间允许，圆角绝不小于R2，哪怕给轴肩车个退刀槽，也不敢贪小错大。就改个圆角，疲劳寿命能翻三倍都不止。
第二个坑是配合选型乱选。固定心轴本来就不转，好多人非要选过盈配合，装配的时候压半天，轴都压变形了，后期维护拆的时候，硬生生把轴拉断，太常见了。固定心轴本来就不传递大的力，H7/k6的过渡配合足够用，需要防转再加个紧定螺钉，稳得很，犯得着用过盈找不痛快？
第三个坑是忘了留腐蚀磨损余量。尤其是户外用的心轴，港口输送设备、露天龙门吊，雨淋海风带盐雾，一年锈掉1mm都正常，设计的时候不预留余量，三五年下来截面小了一圈，应力直接超标断轴。我现在做户外的心轴，直径都多留2mm的腐蚀余量，表面做热镀锌，成本加不了几个钱，寿命能翻好几倍。
还有高速转动的心轴，一定要用调质料，别图便宜用正火的45钢。正火的韧性差，抗疲劳性能比调质低快三分之一，高速下出问题就是大事故。这点小钱真不能省。
机械设计就是这样，越基础的零件，越容易掉以轻心。心轴看起来没什么技术含量，可一旦出问题，整个设备都得停摆，少则几万多则几十万的损失，谁都扛不住。把受力状态摸对，参数选对，细节抠到，自然就不会出问题。
