摘要：摆线针轮是摆线针轮减速器、RV减速器的核心构件，广泛用在工业机器人、起重运输、军工转台等重载高精度场合，很多中级工程师能看懂原理，一动手设计选型就踩坑。这里全是我做过近十个摆线针轮相关项目攒下的实际经验，没有空泛理论，全是落地能用的干货。
摆线针轮的核心优势，你真的搞懂了吗
很多人只记得摆线针轮减速比大、体积小，能承受重载。为什么？核心原因是多齿啮合同时承载，普通渐开线行星传动一般只有3~5齿同时啮合，摆线针轮能做到超过30%的齿数同时受力，承载能力自然上去了。
刚入行做第一个码垛机器人关节项目的时候，我照着课本上的外摆线方程建模，结果装上去转了不到10小时，齿顶就磨出了很深的沟。后来才知道，所有商用摆线针轮都要符合GB/T 10107.1-2012的共轭啮合规范，不是随便拉个摆线方程就能用的。
说实话，摆线针轮的适配性真的强。小到手机镜头的防抖机构，大到上百吨起重机的回转支撑，都能用。不过话说回来，它也不是万能的，高速场合真的不行，多齿啮合摩擦发热大，转速超过1500rpm的输入，基本不用考虑，寿命掉得太快。
选型设计里最容易踩的隐形坑
第一个坑，针齿中心圆直径只算承载不算温升。很多新手套公式算出来多大就用多大，大功率场合，针齿销连续运转发热膨胀，间隙留不够直接抱死。我刚入行那次踩坑，就是省了10%的直径空间，样机跑48小时温升试验直接锁死，拆的时候针齿销都粘在齿槽里，那叫一个狼狈。

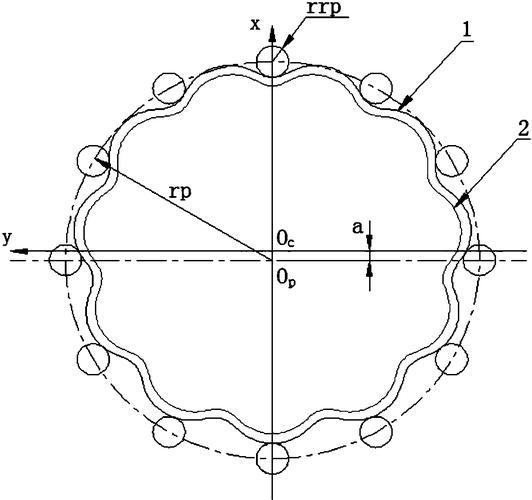

第二个坑，修形只做等距修形。很多人知道摆线轮要修形来留侧隙，但是只做等距修形的话，回差会大到没法用在高精度场合。要求回差小于1弧分的场景，必须用等距加转角的组合修形，修形量一般控制在：等距修形Δrr = (0.1~0.3)m，转角修形Δδ = (1/2000~1/1000)Rp，Rp是针齿中心圆半径，这个参数我用了快十年，没出过错。
第三个坑，柱销孔间隙乱留。很多新手按照普通配合留0.01~0.02mm的间隙，重载下柱销受力变形，直接别劲，运转噪音能比设计值高10分贝以上。输出扭矩超过100kN·m的场合，间隙要放到0.05~0.08mm，给变形留余量，这个细节90%的新手都会错。
实际工程中的优化权衡思路

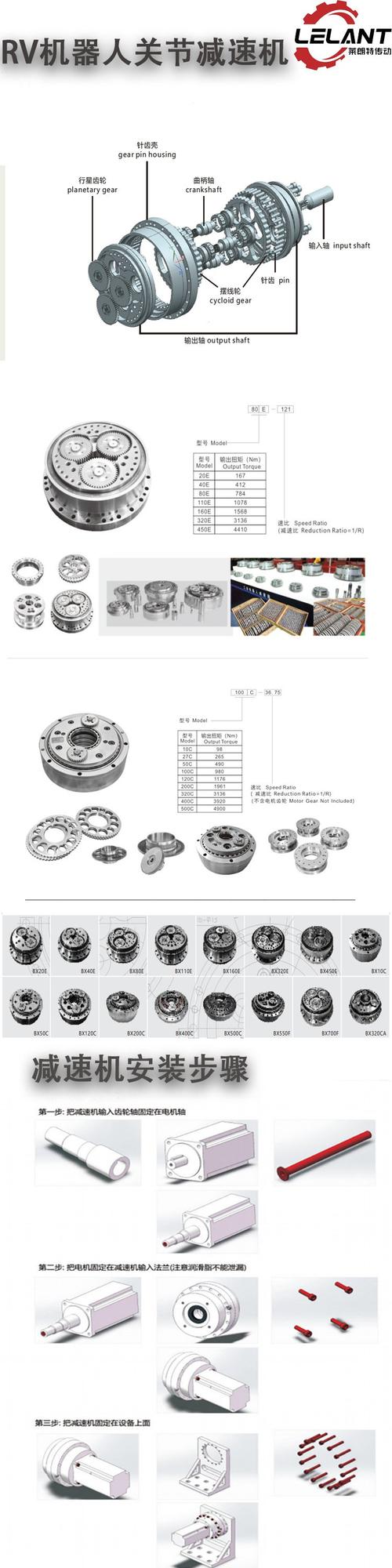

现在大家都在做国产RV减速器，核心就是摆线针轮的细节优化。不同场景的取舍完全不一样，没有标准答案。
比如做要求零回差的军工转台，选滑动针齿还是滚动针齿？滚动针齿摩擦小、发热少，但是刚性差，抗冲击性能不好。滑动针齿刚性好、回差能做到0.1弧分以内，但是发热大，需要更好的润滑。我之前做某防空设备转台，宁愿加强迫润滑，也要选滑动针齿，毕竟扛住10g的冲击比什么都重要。
材料选择也有讲究。很多人觉得摆线轮必须渗碳淬火HRC58~62，不然不行。其实小功率、低冲击的场合，用氮化处理也完全够用，成本能降30%，精度保持性差不了多少，只要不长期超载1.2倍以上，用个五六年没问题。对吧？
润滑也是容易忽略的点。很多人直接用普通渐开线齿轮油，粘度还选得一样。摆线针轮是多齿面滑动摩擦，必须用极压抗磨的合成齿轮油，粘度要比同功率渐开线齿轮高一个等级。我之前有个光伏跟踪器的项目，贪便宜用了普通齿轮油，三个月就出现齿面点蚀，换了油之后用到现在五年了都没事，说出来都是泪。
说实话，现在很多国产摆线针轮产品和进口的差距，真不是原理上的差距，就是细节的一致性差一点。针齿销的圆度差个0.005mm，摆线轮修形误差差个0.01mm，寿命就能差好几倍，回差就能超差。
摆线针轮看起来原理简单，真落地做产品，全是靠一次次试错攒出来的经验。别盯着网上的开源模型直接用，多算两次热变形，多试两次修形量，很多问题自然就解决了。
