行星齿轮:资深工程师的设计踩坑与选型实战笔记

摘要:本文整理了笔者十几年机械传动设计领域,行星齿轮相关的项目经验,梳理了中级工程师容易忽略的设计细节,结合实际踩坑案例,给出可直接落地的选型和设计要点,没有空泛理论。

为什么行星齿轮能成为工业传动的核心选择

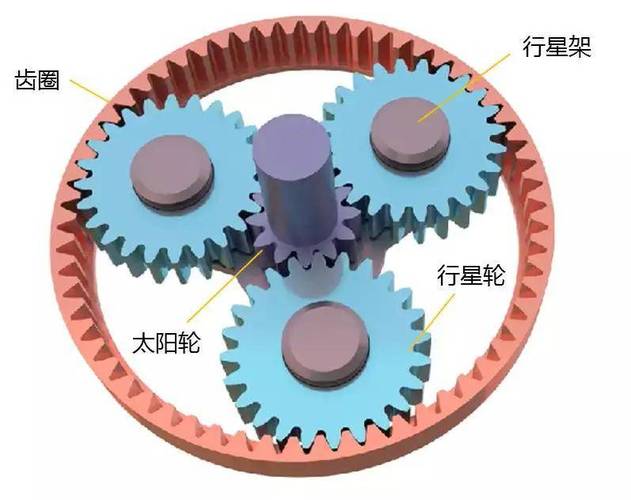

说起来,行星齿轮的结构其实不复杂。中心一个太阳轮,周围一圈行星轮,外面套着内齿圈,行星轮套在行星架上,既能转自己又能绕着太阳轮转。

核心优势来自功率分流。动力同时从多个行星轮传递,载荷被分摊开,同扭矩、同传动比的前提下,体积比定轴轮系小一半,重量轻30%到40%。误差还能被多个行星轮均载抵消,传动精度比普通定轴齿轮高不少。

不管是机器人关节、风电变桨,还是汽车自动变速箱、包装线变速机构,只要对空间和重量有要求,第一个想到的就是行星齿轮。

NGW行星齿轮传动结构分解实物图
NGW行星齿轮传动结构分解实物图

设计选型里,那些踩过才长记性的坑

说实话,我刚入行的时候也踩过坑。更别说很多刚摸到中级设计师门槛的朋友,很容易盯着参数表凑数,漏掉细节。

前年帮南方一个食品包装设备客户改主变速机构,刚毕业的小伙子出的初版方案,传动比卡得刚刚好,中心距也符合安装要求,空载跑起来一点问题都没有。一带额定负载,不到72小时。

断齿了。太阳轮根部齐刷刷断了三个齿。

拆开看,行星轮的齿顶都磨出了清晰的碰撞痕迹。才反应过来,小伙子配齿的时候,只算了传动比条件、同心条件、装配条件,把最关键的邻接条件给忘了。为了凑传动比选了太小的行星轮齿数,相邻两个行星轮转起来直接顶到一起,一加载荷就冲击断齿。坑死人。

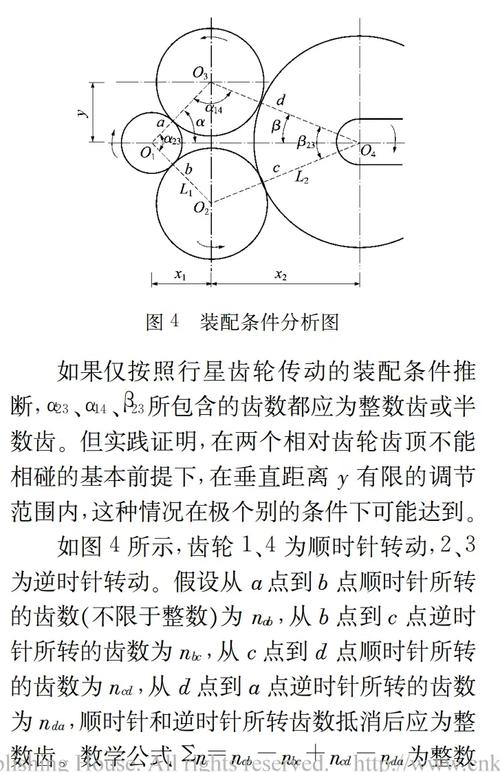

行星齿轮配齿邻接条件计算示意图
行星齿轮配齿邻接条件计算示意图

除了邻接条件,还有均载的坑。很多小功率行星齿轮用太阳轮浮动做均载,结构简单成本低,没问题。但是功率超过100kW你还敢只用太阳轮浮动?跑起来内齿圈晃得机架都抖,用不了半年轴承就废了,必须上杠杆均载或者弹性件均载,这个钱省不得。

润滑的坑也不少。行星轮既有自转又有公转,油甩动比定轴齿轮剧烈得多。低压浸油润滑的时候,油面绝对不能超过行星轮的中心。我早年吃过亏,油面加到位,结果搅油损失比计算高了30%,连续跑温升比设计值高了16度,差点烧了密封,后来把油降到行星轮中心以下,温升直接降了10度。

变位系数也是重灾区。为了提高强度,很多人喜欢选大变位系数,殊不知变位系数超过0.5之后,齿顶很容易变尖,跑起来噪音直接涨七八个分贝。我之前有个项目就是,选了0.6的变位系数,强度够了,客户验收的时候噪音不达标,直接打回来重算,折腾了半个月才改好,这个教训我记到现在。

不同结构行星齿轮的选型权衡

不同结构行星齿轮的选型权衡
不同结构行星齿轮的选型权衡

目前工业领域用得最多的还是NGW型,也就是单内齿圈单级行星结构。说实话,只要传动比在1到9之间,选单级NGW绝对不会错。加工简单,效率能到98%到99%,成本也低,通用性强。

不过话说回来,如果传动比在10到30之间,很多人第一反应是做双级NGW,其实不如选NW型单级行星。NW型用两个啮合的行星轮,单级就能做到二三十的传动比,整体重量比双级NGW轻15%左右,成本还能降5%到10%,空间小的项目特别香。

强度计算这块,现在大家都用软件自动算,但是很多人忽略了系数选取的细节。按照GB/T 19113-2003 齿轮强度计算方法,使用系数对最终结果影响极大,有中等冲击的工况,使用系数要选1.25到1.5,强冲击要选1.5以上,很多新手直接用软件默认的1.0,算出来的强度刚好够,实际一跑就断齿,这不是软件的问题,是输入参数错了。

还有齿面处理的权衡。渗碳淬火的硬齿面,强度比调质处理的软齿面高两倍不止,耐磨性也好,但是加工难度大,磨齿成本高,小批量项目如果扭矩不大,调质软齿面足够用,没必要硬上硬齿面,省下来的成本不比啥强。

行星齿轮看起来结构简单,好像随便找个样本就能选型,实际做下来,到处都是细节。差零点几的变位系数,错一个系数,结果就能天差地别。摸透了这些细节,它就是最靠谱的动力核心,摸不透,就能折腾得你头疼好久。
