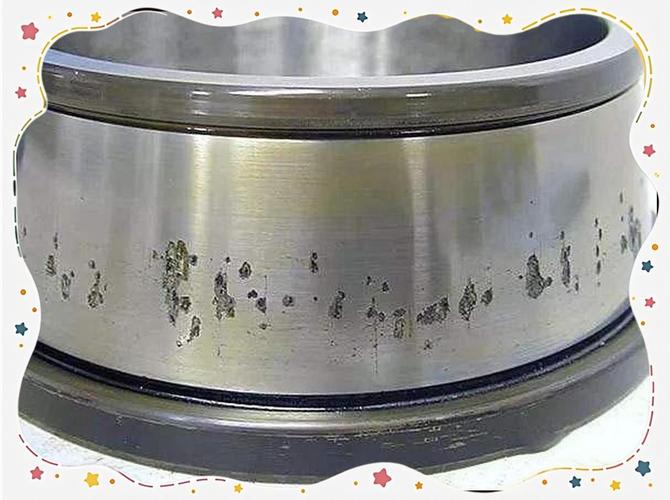

干了十五年机械设计，我依然觉得滑动轴承这东西，像个不太好相处的老朋友——知道它能力强，但稍不留神就给你捅个娄子。前阵子，一台大型减速机齿轮箱异响，拆开一看，可倾瓦轴承的钨金层被磨得惨不忍睹，轴颈也划出了沟。那次排查过程，让我把滑动轴承的关键知识点又从头捋了一遍。不是理论不懂，是设计时的一些“想当然”真会要命。
那次事故的根因，最后归到两点：选型时pV值留的余量不够，以及现场安装的间隙调整偏差了0.03mm。你说0.03mm算什么？可对于高速轻载的滑动轴承，这个量级足够让油膜从全膜润滑掉到混合润滑，然后——抱轴。话题就从这儿展开吧。
一、选型参数：pV值真的不能只看手册
很多工程师选滑动轴承，第一步就是翻《机械设计手册》，查材料的许用pV值。锡基巴氏合金，大概在15-25 MPa·m/s；铅青铜可能要低些，10左右。但手册上的数据是理想边界润滑条件下的，一旦润滑条件变差——比如油温升高、黏度下降、或者启动频繁——那个许用值会打折，打骨折。我就见过一个案例：设计pV才8 MPa·m/s，用巴氏合金绝对安全吧？结果现场工况间歇性缺油，轴承温度飙到120℃，巴氏合金直接软化，轴瓦被啃出深沟。所以后来我学乖了，实际选型时pV至少留出1.5到2倍的安全系数，同时必须核算最小油膜厚度，不能只图省事。

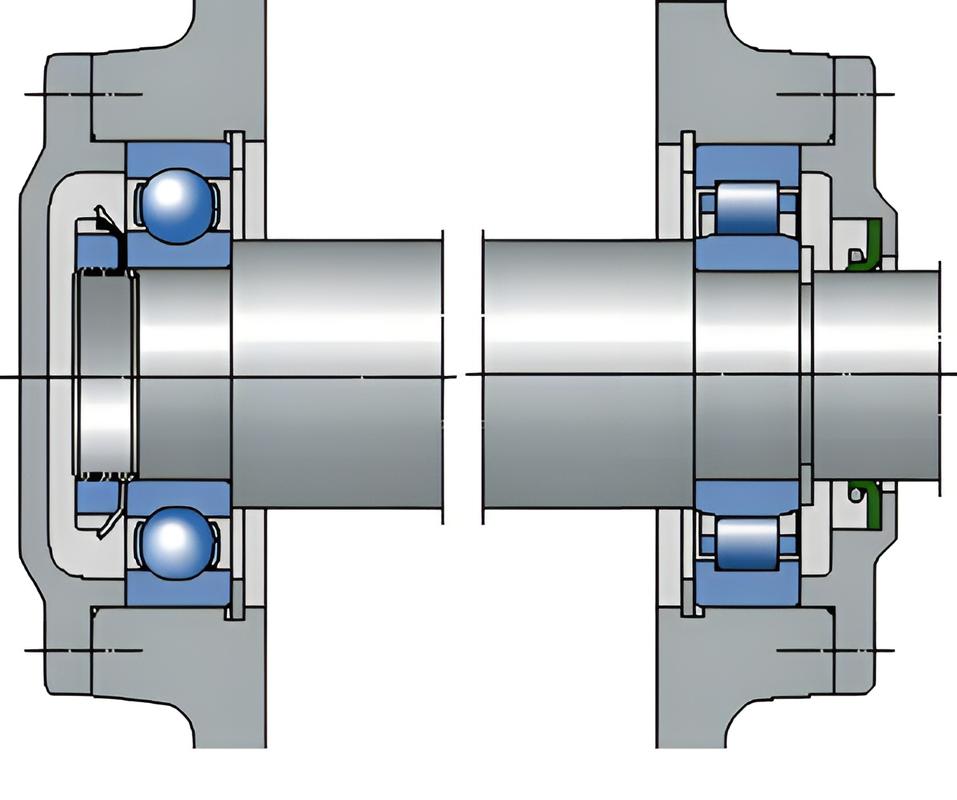

还有，材料选型的纠结。巴氏合金嵌入性好，但强度低，温度稍高就变软；铜合金强度高，但顺应性差，边缘压力敏感；如果有冲击载荷，我宁愿用三层复合材料，虽然贵点，但能救轴。有一次，一个低速重载的球磨机主轴承，原设计用铝青铜，跑合期就啃轴，后来改成钢背+铜粉烧结+聚四氟乙烯覆层，至今平稳运行了五年。选材这件事，真是没有最好的，只有最适合工况的妥协。
二、油膜：你以为它在那里，它其实随时会消失
设计动压滑动轴承，离不开雷诺方程。那玩意儿二阶偏微分，手算基本抓瞎，现在都靠有限元。但仿真软件再炫，边界条件设不准也白搭。比如进油温度，车间夏天和冬天能差20℃，进油黏度变化一放大，最小油膜厚度从10μm掉到5μm，那就危险了。说实话，我曾调试一个高速磨头，理论计算油膜刚性很好，可一上机，临界转速就振得厉害。后来怀疑是油膜涡动，改了油楔形状，多加了一条冷却沟槽才搞定。教训就是：光看稳态油膜特性不够，动态稳定性是更大的坑。
再说边界润滑，这是个被忽视的区域。大型设备开停频繁，每次启动瞬间，轴和瓦是直接接触的，哪怕只有几秒，累积下来磨粒磨损会要命。所以在轴承材料里加固体润滑剂（石墨、MoS2），或者选用含油轴承，是我近几年坚持的做法——别指望用户能每次都先预润滑后启动，他们常常直接按启动按钮。
三、安装间隙：凭感觉？你是在赌博
间隙比（相对间隙）设计值一般是0.001-0.003倍的轴径，这是理论。但实际装配时，用压铅丝、塞尺还是千分表，结果能差出一截。有次我监督安装一台大型泵组，两个钳工用塞尺测顶间隙，手法不同，一个读0.28mm，一个读0.33mm。这么个偏差，装在轴上意味着偏心率和刚度曲线的偏移。最后我逼着他们用内径千分尺重新量，严格控制在0.30±0.02mm。没办法，安装人员的意识和工具精度，比设计公差本身更不可控。
刮研也是一门快失传的手艺。现代数控机床加工出的轴瓦表面，看起来很光洁，但微观高点分布不行，储油和跑合性差。我见过老师傅刮瓦，刀花排列均匀，深度大概0.005-0.01mm。问起来，人家就说“凭手感”。可惜现在愿意学的年轻人不多，逼得我们只好上涂层技术来替代部分刮研功能。但涂层也娇气，不耐冲击。唉，没有完美解。
四、故障诊断：别只盯着轴承，系统思维很重要

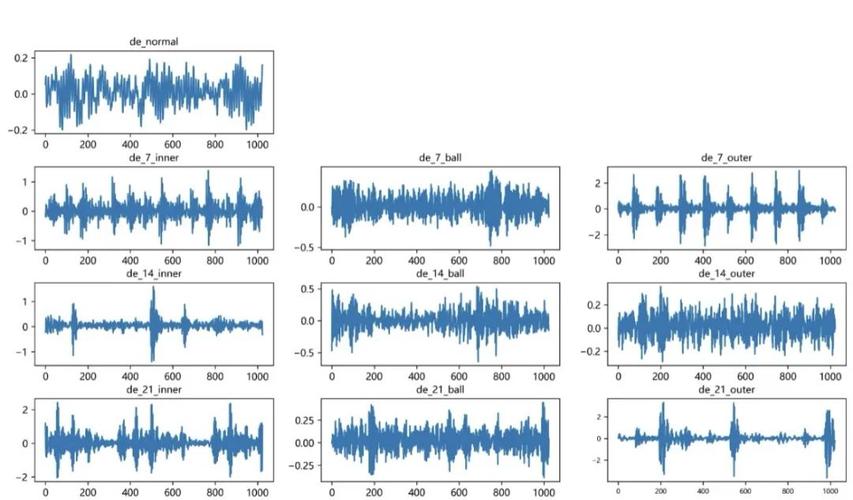

滑动轴承故障，表象可能是振动大、温度高，但原因可能在润滑、对中、甚至基础松动。有一次，一个大型发电机轴承振动超标，频谱一看一倍频占主导，现场工程师急着要抽瓦检查。我建议先测一下轴振动位移，发现轴心轨迹是个椭圆，而且偏心率过大——判断是热态不对中导致轴承负荷过重。停机后重新对中，振动立马降下来了。如果抽瓦，不但费时，还可能找不出原因。所以，用好振动分析和油液铁谱分析，能避免很多无效检修。
还有个经验：听声音。用螺丝刀抵住轴承座，耳朵贴上去，正常的滑动轴承是均匀的嘶嘶声，如果听到咔咔、尖锐的摩擦声，大概率是干摩擦或轴瓦碎裂。有回我在车间巡视，听到一台减速机有节奏的“咚、咚”声，以为是齿轮啮合，结果是滑动轴承间隙过大，轴在瓦里面跳。拆开一看，间隙已经是设计值的五倍！再晚点发现，轴要报废。是不是够惊险？
滑动轴承看似传统，但微米级的油膜里藏着流体力学、材料学、振动力学一堆交叉学科。设计时多存一份敬畏，多去现场看看实际工况，比什么仿真曲线都靠谱。毕竟，每个轴承背后，都是一台价值不菲的设备，和我们工程师的声誉。
