机械结构设计中的失稳分析:别等零件弯变形了才想起这步计算

这篇内容攒了我近10年设计、改样、救场的踩坑经验,没有堆砌晦涩的公式推导,全是车间现场能碰到的真实问题——从丝杠举升的突然屈曲,到钣金筋条的鼓包变形,把失稳分析从书本上的理论,拆成设计工位上能直接用的判断标准。

强度算过就万事大吉?失稳根本不是材料扛不住

去年帮车间救场的时候碰到个离谱的事。某款重载AGV的举升丝杠,设计工程师按抗拉压强度算的额定载荷是12吨,结果实验室拉载荷的时候,刚到6.8吨,丝杠就开始带着货叉往侧面晃,晃得人站在旁边都发慌。

拆下来查数据,才发现他从头到尾就没碰过“长细比”这个参数。

说实话,我刚入行的时候也犯过一模一样的错。当年做立式立体料架的立柱,算下来Q235的截面强度足够扛1.2吨的静载荷,结果车间做出来的样件,挂到800公斤就歪得能当滑梯用,当时师傅敲着我电脑屏幕骂,说你是不是把压杆当拉索算?

本质上,强度失效是材料本身的屈服、断裂,是材料扛不住载荷了;但失稳完全是另一回事——结构在远低于材料强度极限的载荷下,突然发生侧向的屈曲变形,从“稳稳承受轴向压力”的状态,瞬间变成一个侧向受弯的杆件,哪怕材料一点塑性变形都没有,整个结构已经完全失去承载能力了。

书本上最基础的欧拉临界力公式其实所有人都背过:Pcr = π²EI/(μl)²。每个参数的意义也不复杂:E是材料的弹性模量,I是截面对弱轴的惯性矩,μ是压杆的长度系数,和两端的约束条件直接相关,l是压杆的实际计算长度。

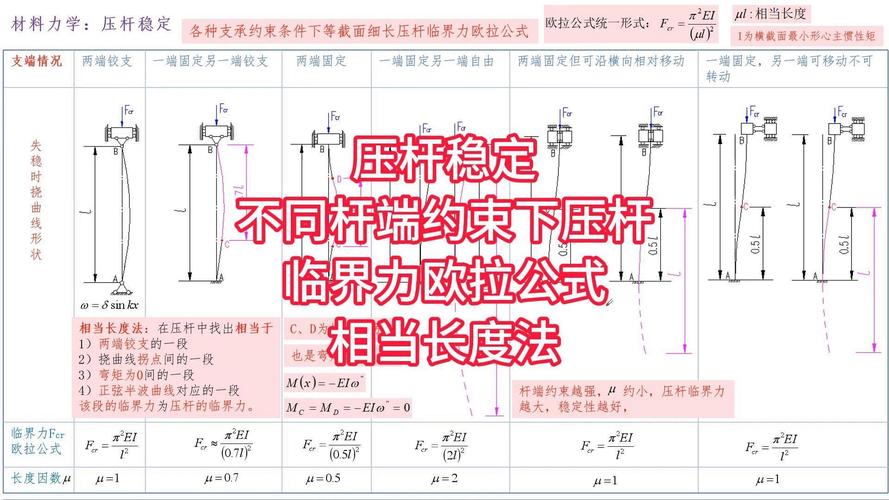

机械压杆欧拉临界力屈曲变形示意图
机械压杆欧拉临界力屈曲变形示意图

别觉得这个公式太简单就不当回事。按GB 50017《钢结构设计标准》的要求,所有轴心受压构件,只要长细比超过10,就必须做稳定校核,对应的稳定系数要根据截面类型、长细比直接查表,根本不能靠经验拍脑袋。

我见过太多人把这个要求当耳旁风。觉得截面够厚、材料够硬就没问题,结果样件一测,临界力比设计值差了快一半。

设计图上的理想约束,从来不是车间的实际约束

很多人算失稳的时候,最容易犯的错就是把两端约束理想化。

比如算滚珠丝杠的临界转速和临界载荷的时候,默认两端都是固定端,直接取长度系数μ=0.5。可实际上呢?如果丝杠的支撑座只是用普通的深沟球轴承,没有做双向的径向预紧,也没有消除轴向的安装间隙,那实际的约束效果根本到不了固定端的要求,搞不好μ值能到0.7甚至1.0。就这么一个参数的偏差,算出来的临界力能掉一半都不止。对吧?算的时候留的余量,全是建立在理想约束的假设上,实际一装,余量直接被吃掉大半。

还是说那个AGV的丝杠,当时设计的工程师取的μ=0.5,算出来临界力是13.2吨,觉得留了10%的余量足够。可实际测下来,因为支撑座的刚性不足,实际的μ值是0.82,算下来的真实临界力才4.9吨——难怪拉到6.8吨就晃。

除了压杆的整体失稳,最容易被忽略的是薄壁结构的局部失稳。

我之前碰到过一个户外机柜的项目,侧门的加强筋用1.5mm的冷轧板做了80mm的高度,按强度算,哪怕挂个20公斤的设备在门上都没问题。结果运输的时候颠了两趟,拆箱一看,筋的侧壁上全是波浪形的鼓包,跟被人用拳头砸过一样。供应商一开始拍着胸脯说我们的材料厚度不够,拿卡尺量了半天,壁厚一点没少。最后翻GB/T 22639的要求才发现,冷轧钢板做压型加强筋,局部的宽厚比不能超过60,我们当时算下来的宽厚比是82——不鼓包才怪。

机柜钣金加强筋局部屈曲变形实拍图
机柜钣金加强筋局部屈曲变形实拍图

这种局部失稳最坑的地方在于,它不会一下子让结构完全报废,只是慢慢让加强筋的刚性下降,用个两三年,门就关不严了,找问题的时候根本想不到是当初压筋的宽厚比没算对。

算失稳不是越保守越好,关键是找对投入产出比

很多人一听要做失稳校核,第一反应就是换更厚的板、用更粗的杆。

错。

同样的截面积,空心圆管的截面惯性矩比实心圆杆高30%以上,矩形管对弱轴的惯性矩,能比同面积的角钢高60%。要是为了提高临界力一味加粗杆件,最后整个结构的重量涨上去,成本也跟着涨,完全是没必要的浪费。

之前做光伏跟踪支架的主梁设计,一开始用的是60*40*3的矩形管,按当地的风载算下来,一阶屈曲系数才1.2,离规范要求的1.5还差一截。当时团队里有人说要把壁厚从3mm加到4mm,算下来单根主梁的重量要涨35%,整个项目的成本要多花近20万。后来我们换了个思路,把截面改成80*40*2.5的矩形管,算下来的截面积比原来还小了5%,但因为弱轴的高度从40mm提到了80mm,惯性矩直接涨了1.8倍,一阶屈曲系数算下来是1.9,不仅过了校核,单根的重量还轻了1.2公斤。

现在很多人靠有限元软件算失稳,一丢模型进去,出来个一阶屈曲系数就直接判定合格。

说实话,这种操作真的太危险了。

你在软件里把两端约束设成完全固定,把材料属性设成理想的各向同性材料,出来的结果当然好看。可实际现场安装的时候,螺栓没打紧、支撑座有焊接变形、制造公差留了点间隙,这些实际工况带来的约束下降,能让真实的临界力比仿真值低40%都不止。我见过太多仿真结果完美的样件,到了现场一加载就失稳,最后拆下来补支撑、加筋条,花的钱比当初设计时多算点余量贵多了。

其实失稳分析从来不是什么需要高深理论的学术难题。它就是设计工位上最容易被忽略的细节——你花一周算疲劳寿命、算公差配合、算表面粗糙度,结果一个没注意的长细比问题、一个没校核的局部宽厚比,直接让整个样件在测试的时候弯成个麻花。

别等零件变形了、鼓包了,才回头翻课本找欧拉公式。
