上周帮河北一个煤机厂改液压支架的立柱壁厚，对方拿GB50017的线弹性欧拉公式算出来16mm就够，装上去试载直接在1.2倍额定压下失稳，杆身弯成个30度的弧。当时我盯着测试台的变形曲线愣了半分钟——这哪是欧拉的锅？他们压根没考虑材料进入塑性阶段后的模量折减，也就是咱们常说的弹塑性稳定问题。
这亏吃的冤。
我见过太多刚毕业的工程师，上来就套欧拉公式算所有压杆，连长细比的适用区间都不核对，最后出了问题还怪材料质量差，甚至找供应商要质量索赔，结果被人家拿出材质单怼回来，才发现是自己的计算模型错了。
线弹性公式为啥在中短杆上完全失灵
欧拉公式的适用前提说穿了就一条：压杆失稳的时候，材料的应力还低于比例极限σ_p，整个变形过程都在弹性阶段。拿常用的Q355钢来说，比例极限大概是295MPa，对应的临界长细比λ_p=π*sqrt(E/σ_p)，算下来大概是83。也就是说，只要你算的压杆长细比低于83，失稳的时候应力早就超过比例极限了，这时候还用初始弹性模量E=206GPa去算欧拉临界应力，结果会比实际值高30%甚至更多，完全没有参考价值。
别不信。真的。刚才那个煤机厂的立柱，长细比算出来才53，远低于83。用欧拉公式算出来的临界应力是750MPa，比Q355的屈服强度高一倍还多，算出来的安全系数看着快到3了，稳得不行。结果试载到1.2倍额定，压应力刚到360MPa，刚过屈服强度，杆身就突然弯了。为啥？因为这时候材料已经进入弹塑性阶段，切线模量E_t已经降到了初始值的1/5都不到，用E_t代进去算的临界应力刚好就是360MPa，和试载结果严丝合缝。
工程上咋快速算，不用每次查材料切线模量表
说实话，没人会没事去翻不同应力下的切线模量表，尤其是做项目的时候，时间紧任务重，哪有那个闲工夫。现在国内通用的GB50017-2017《钢结构设计标准》里的轴心受压构件稳定系数φ，本质上就是把弹塑性稳定的试验结果，结合残余应力、初始弯曲这些实际缺陷拟合出来的数值，直接拿来用就行，不用自己从零推导。

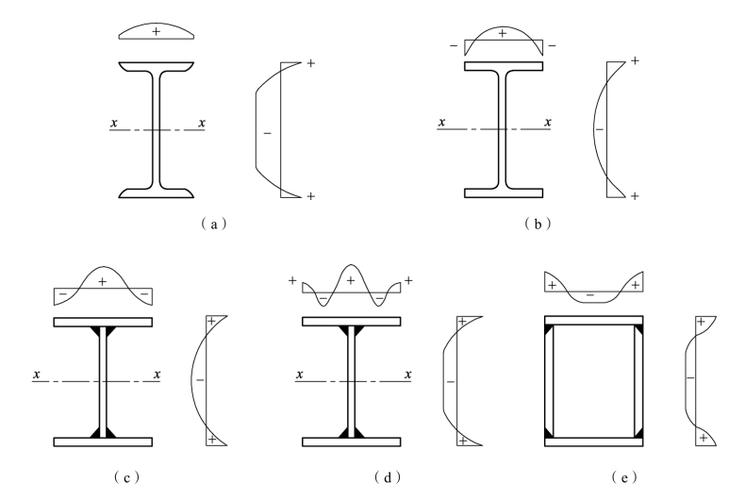

但这里有个巨容易踩的坑：很多人选截面类别的时候随手就选b类，不管你的构件是热轧还是焊接，残余应力分布到底是啥样。热轧无缝管残余应力小，选b类没问题；要是厚壁焊接截面，焊缝附近的残余拉应力能直接到屈服强度，对应位置的切线模量直接掉到0，相当于局部刚度直接没了，这时候就得选c类甚至d类，φ值会比b类低15%到20%。刚才那个煤机厂的立柱，端部是焊接铰座，一开始他们按b类选的φ，算出来安全系数1.8，实际按c类选的话，安全系数才1.1，刚好卡在合格线边上，试载失稳根本不意外。
要是用有限元做弹塑性屈曲分析，更要注意一个细节：别把材料本构设成理想弹塑性。我见过有人图省事，把Q355的本构设成“到355MPa之后模量直接为0”，算出来的临界荷载比实际值低30%都不止。实际低合金高强度钢过了屈服点之后还有一段明显的硬化段，切线模量不会直接掉到0，必须把真实的应力应变曲线输进去，算出来的结果才靠谱。弹塑性稳定计算的核心从来不是你会不会用屈曲模块，而是你输入的材料本构、缺陷参数是不是和实际构件一致。
容易被忽略的两个细节，直接影响稳定安全裕度
第一个就是刚才提过的残余应力。去年做的一个汽车起重机的支腿，用的是焊接箱型截面，一开始按b类算的φ，安全系数留了1.5，觉得稳得很。结果实物测试到1.2倍额定就失稳了，后来拿残余应力测试仪测了焊缝附近的应力，拉应力直接到了352MPa，刚好是Q355的屈服强度。这时候按c类重新算φ，安全系数刚好1.2，和测试结果完全对上。你说要是没测这个残余应力，直接按计算结果交货，到了工地吊东西的时候支腿弯了，那责任谁担？
第二个是初始加工缺陷。规范里默认的初始弯曲是L/1000，也就是1米长的杆弯1mm。但车间加工的水平你真的没法高估，上次去车间看，一个6米长的拉杆，校直之后还弯了12mm，也就是L/500，比规范的默认值大一倍。这种情况下，弹塑性阶段的临界荷载会比理想直杆低10%左右，你要是按完美直杆算，安全裕度直接就虚高了。
对吧？你拿个粗的铅笔压两端，刚感觉到有点软就弯了，根本不会断。这就是最典型的弹塑性失稳——应力刚过比例极限，模量掉下来，刚度不够了，变形突然变大，根本不是强度不够断了。很多工程师到现在还把失稳当成强度失效，查来查去查不出问题，就是没搞懂这俩的区别。
说句实在的，弹塑性稳定不是书本上的玄学，是实打实的工程踩坑攒出来的经验。别上来就套欧拉公式，先算长细比，看是不是在欧拉的适用区间里。选截面类别别瞎选，残余应力多大就选对应的类。有限元算的时候，材料本构输对，初始缺陷加够。就这几点，能避开90%的压杆失稳问题。
