压力那个东西，看不见但真能要命
压力设定？书上写的那些公式，P=ρgh，太理想了。升液管里铝水的温度场不均匀你知道吗？最要命的是那个“结晶压力”，稍微高点缩松没了但粘模，低了吧补缩又不够。我有个惨痛教训，给一个变速箱壳体试模，按手册选了0.08MPa的保压压力，结果批次里40%在加工后出现针孔。折腾一礼拜才发现——升液管漏气！就那么一丝丝的泄漏，压力曲线看着正常，但实际到模腔里的压力早掉下来了。后来我养成了个习惯：每次开机前用肥皂水涂所有接头，跟查煤气似的。
模具设计里的那些“坑”

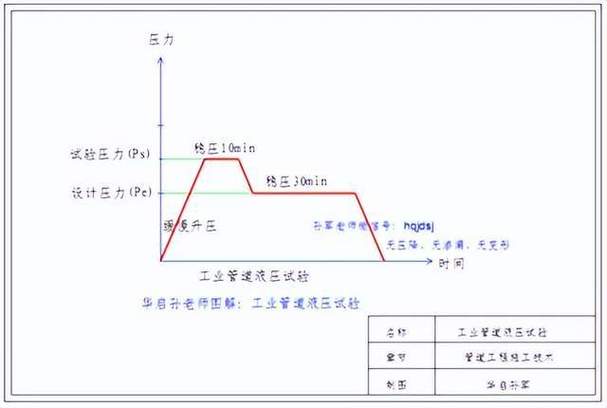

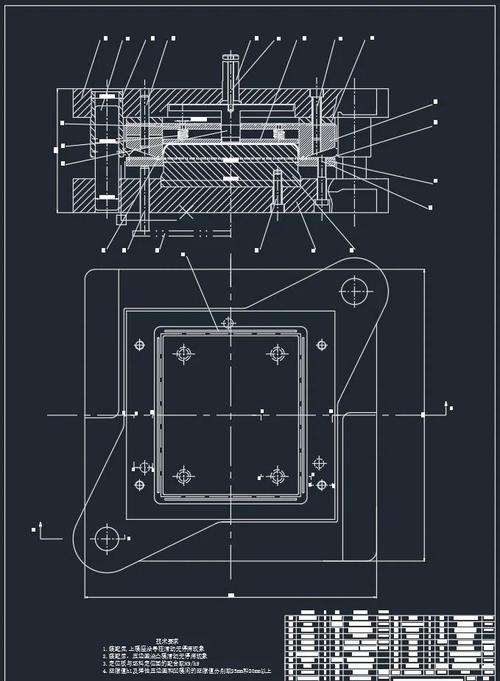

冷却系统更是玄学。我见过用水冷的、油冷的，甚至有人用液态二氧化碳，但实用且经济的还是分段水冷+气雾冷却。关键是在模具上钻那些深孔时，一定得考虑分型面和顶针的位置，不然漏水到模具里——那酸爽，整个模腔炸开都有可能。强调一句：所有水冷通道必须进行1.5倍工作压力的水压试验，保压30分钟，这是血的教训换来的。
工艺参数：不是调出来的，是算出来的？

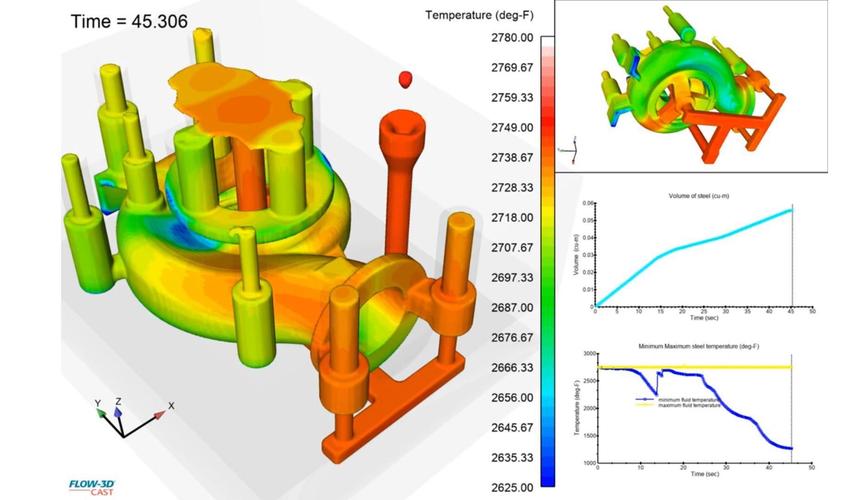

不对。纯粹的参数计算只会给你一个安全范围，真正的优化全是靠试出来的。比如升液速度，一般推荐50-100mm/s，但遇上有深腔的产品，升液快了卷气，慢了铝水在升液管里就冷掉了。我现在的做法是：先用数值模拟软件跑一遍，看流场和温度场，然后上机后从低往高调，每次提升10mm/s，一直调到出现轻微紊流再降回来。这个紊流的判断也靠经验——看铸件表面有没有流痕或者听浇注时的声音。对，声音！平稳的充型几乎是听不见的，一旦有“嘶嘶”声，可能就是气体被困住了。保压时间也是个事。很多手册上给个公式，什么t=k√W，k取1.5到2.5。但实际受模温影响很大。夏天和冬天，同样的保压时间，取出来的铸件缩松倾向不同。我的习惯是在模具上贴热电偶，监控离浇口最远点的温度，当该点温度降到固相线以下30度左右时，就可以卸压开模了。没办法，自动化产线上可没心思让你一件件测。
缺陷这东西，专治各种不服
干了这么多年，最常见的缺陷还是缩松和氧化夹杂。有时候你不管它，设计个工艺补贴，后续加工掉就算了。但万一出现在密封面上——哭都来不及。记得有个液压阀体，试制了五轮，加工后密封槽里总是有微小的黑点，探伤又看不出来。最后才发现是升液管内部掉渣，细小的氧化物杂质被带到型腔里，在高压密封试验时才暴露。从那以后，我要求每周必须拆下升液管清理，并且用内窥镜检查内壁——比检查结肠还认真。还有个让人头疼的是模具的缩水率。低压铸造因为压力下凝固，线收缩率一般小于重力铸造，但不同合金不同结构差异大。我常用的铝合金ZAlSi7Mg，自由收缩我取1.1%，受阻收缩取0.8%。但有一次做薄壁框架件，按0.8%放缩水，结果铸件出来比图纸大了0.3mm，全部报废。后来发现是砂芯退让性太好，凝固时铸件自由收缩了。所以收缩率是动态的，必须结合砂芯的退让性和模具的拘束度来定，别迷信手册。
聊聊设备。低压铸造机看着简单，保温炉+升液管+模具+加压系统。但那个加压系统的响应速度很关键。我用过国产的，也用过进口的，国产的比例阀在低压阶段波动很大，导致升液管液面不稳。后来我狠心改了伺服电机驱动的活塞加压，控制精度能达到±0.5kPa，但成本翻倍。值不值？对于高要求的汽车件，绝对值。否则光废品率就让你哭。
自动化，是馅饼还是陷阱？
最后说点感悟。低压铸造不是什么高大上的技术，它更像一门需要细心和耐心的手艺。参数是死的，人是活的。所有书本上的知识，只有在你被现实毒打过几次之后，才会变成你自己的。好了，不说了，又得去车间看那个漏气的家伙了——其实当工程师挺好，每天都有新问题，永远不无聊。
