上个月试制那批薄壁铝件，真空度死活抽不下去。模具分型面刷了三遍密封胶，泵也吼得震天响——就是不动。拆模一看，排气槽堵了。堵得那叫一个严实，清理时抠出一坨合金渣。这事让我想起刚入行那会儿，老师傅说：“真空铸造，一半功夫在真空，另一半在铸造。”当时不懂，现在每次栽跟头都加深一遍理解。说实话，这套工艺，设计上稍微一个细节跑偏，生产现场就给你颜色看。所以我想把这些年踩过的坑、学到的标准、算过的公式摊开来聊。不是教科书，是车间备忘录。
真空泵选型：别盯着极限真空，抽气时间是硬指标

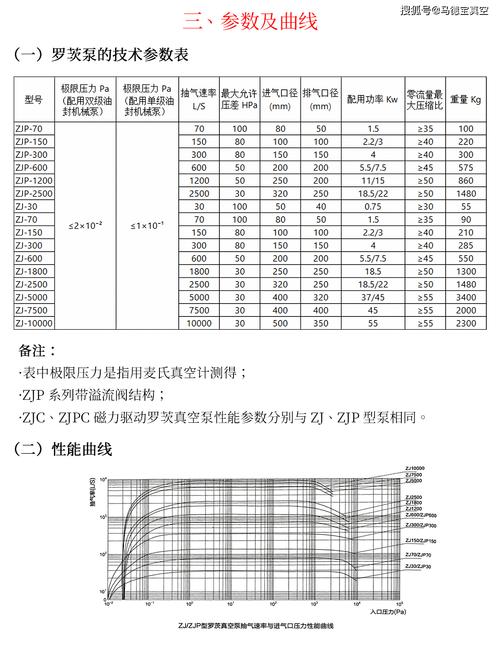

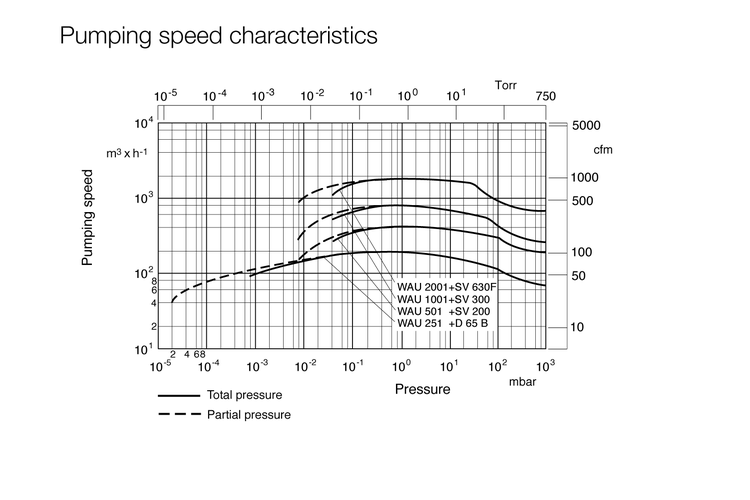

很多工程师选泵，上来就问“极限真空能到多少帕”。10⁻¹Pa？够了，赶紧下单。可实际用起来，从大气压抽到工艺要求的10³Pa，十分钟还没抽到五千帕。问题出在哪？抽速曲线。旋片泵在不同压力区间抽速变化巨大，尤其低于1000Pa后掉得厉害。你得看厂家提供的S（p）曲线，而不是铭牌上那个最大值。比如某国产2X-15泵，几何抽速15L/s，但在100Pa时实际可能只有8L/s。如果模具型腔加浇道总容积30升，你想在30秒内从1个大气压抽到500Pa，用简单公式估算：抽气时间t = (V / S_eff) * ln(P_initial / P_final)。
这里S_eff是有效抽速，还得考虑管路流导U。管路流导根据管道长度、直径、弯头，计算起来头大——短而粗是王道。我曾为了省空间，用了根DN25的波纹管，结果有效抽速损失40%。后来换成DN40直连，抽气时间缩短一半。标准GB/T 25753.1里关于真空泵性能测试有详细规定，但你没必要全啃，关键看抽气速率曲线的低温区段。注意：真空室存在放气，尤其带有石膏型壳或砂芯时，水分挥发，泵不仅要抽空间气体，还得对付不断释放的气体——得留余量。我一般按理论抽速的1.5倍选泵，省得后续加增压泵。
密封体系：分型面不是贴紧了就不漏

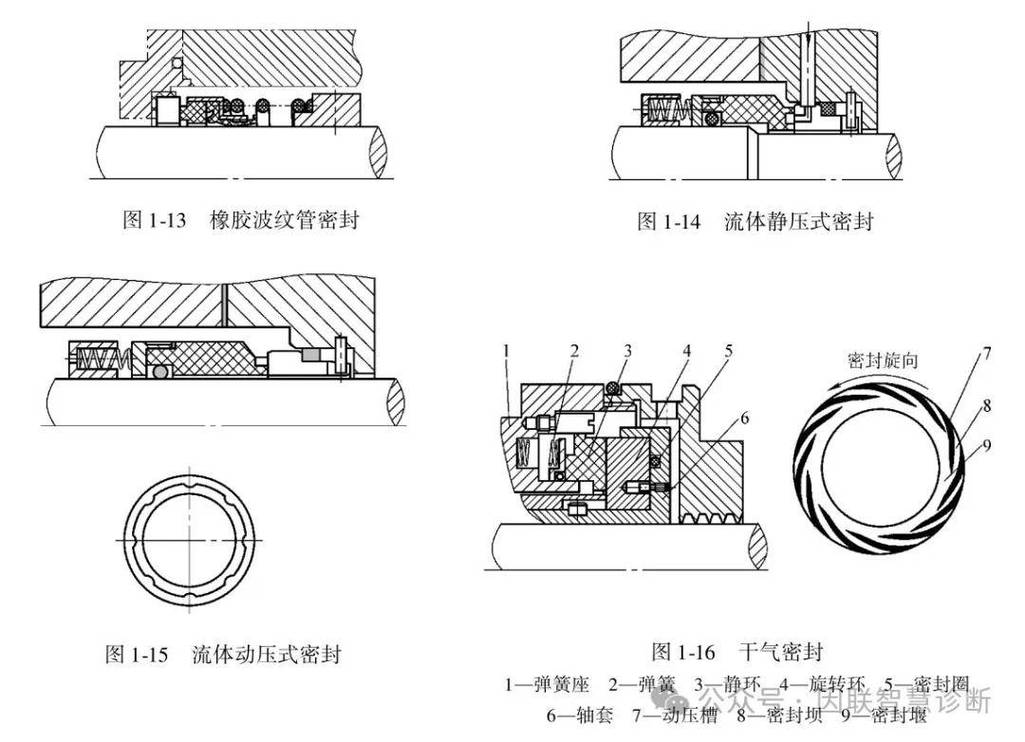

真空铸造的模具，别指望像注塑模那样靠锁模力死压。真空下，型腔内外压差才0.1MPa，根本压不实。必须靠密封件。但问题来了——金属液一冲，密封条就废了。所以，密封槽要设在高温区之外，还得加排气沟。我们厂早期直接把密封圈镶在型腔边上，没几模就烧焦漏气，整个分型面滋滋响。后来改进：在分型面上铣出距离型腔边缘至少15mm的密封槽，用氟橡胶O形圈，邵氏硬度70，压缩量控制在25%。这还不够，密封槽外侧再拉一圈排气沟，连通大气侧，把可能渗漏的气体及时引走，避免进入真空室。说实话，这招是从真空钎焊炉上学来的。
另外，顶针板和滑块抽芯处的动密封更是泄漏大户。我们常用双向唇形密封圈，配合PTFE涂层，耐温到250℃。安装时千万注意方向，装反了就成抽气泵，把空气往模具里吸。一个惨痛教训：抽真空时，真空计显示波动大，检查管路没漏，最后发现滑块复位杆的密封圈装歪了，活塞运动时像个小风箱。换圈，静置测漏率：要求漏率小于1×10⁻⁴ Pa·m³/s才算合格。用氦质谱检漏仪逐点找，这钱不能省。
模具温度场：热膨胀差是密封杀手

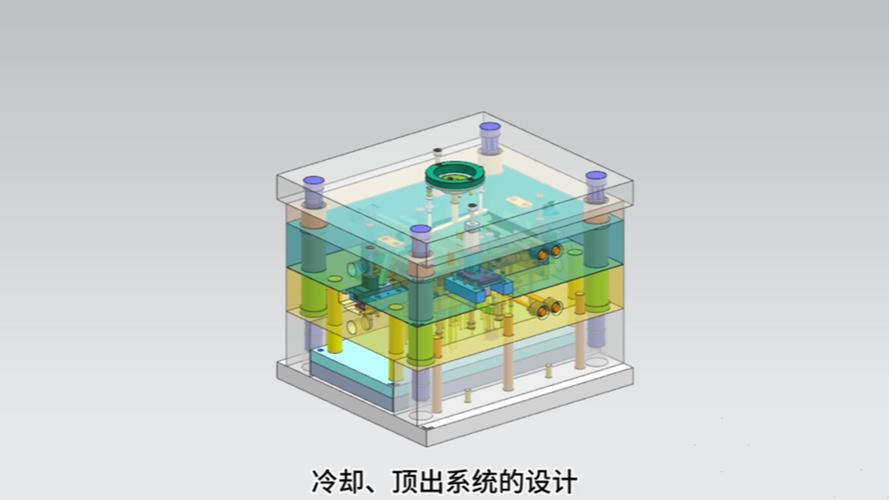

真空铸造模具，尤其做铝合金、铜合金时，工作温度能到250℃。模具材料热膨胀系数在那摆着，比如H13钢，从室温到250℃，每100mm膨胀约0.3mm。如果你的密封槽宽度设计成3mm，O圈压缩量本来25%，热胀后槽宽变大，压缩率下降，泄漏概率飙升。我吃过这亏：新模试模真空度极好，量产几百模后，分型面开始嗞气。测量发现，热平衡后模温不均，靠近浇口套区域比边缘高40℃，导致局部变形。后来我们在模具内加设冷却水路，用模温机严格控制温差在±5℃内，并且密封槽设计时预留了0.1mm的热补偿间隙——具体数字得用有限元分析，但简单估算可以用材料线胀系数×(工作温度-室温)×密封槽名义尺寸。如果温差大，直接用石墨纸垫片更保险，这东西耐高温、有一定可压缩性。不过石墨容易掉渣，污染真空泵，得在管道前加过滤罐。唉，拆东墙补西墙，工程师的日常。
排气系统设计：微观通道的千万种死法

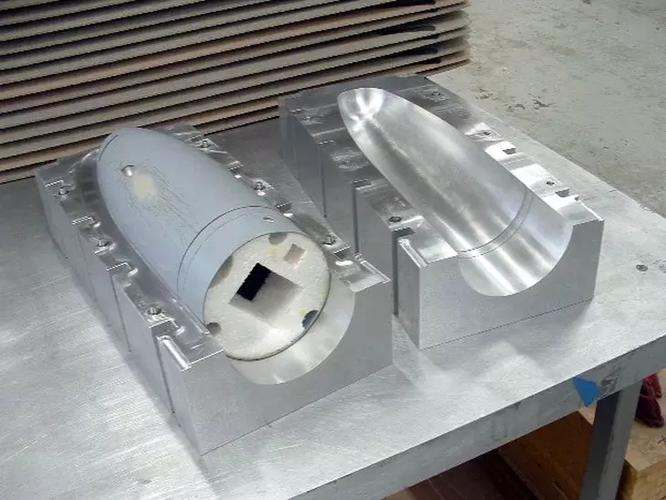

金属液充型时，型腔里的气体必须快速逃逸，否则卷气、气孔、浇不足全来了。真空铸造看似抽了真空，但浇注瞬间金属液前端会产生背压，形成气垫。排气槽深度、宽度、分布密度，全是经验加计算。铝合金铸造，排气槽深度一般0.2~0.3mm，超过0.5mm金属液就开始钻进去堵塞。但太浅又排不出，尤其对于薄壁件，充型时间也就零点几秒，气流速度高，得有足够截面积。我们按理想气体状态方程算气体量，然后根据浇注时间、允许背压反推出总排气面积，再分配到各个排气槽。不过说归说，做的时候经常被加工精度坑。线切割的槽底粗糙度不够，粘铝；或者合模时飞边把槽堵了。所以我习惯在排气槽末端做个集渣包，牺牲一小块铸件，保住整体。
还有一点，型芯排气容易被忽视。如果用砂芯，芯头一定要做排气塞。以前有个歧管件，内腔气孔率高达30%，怎么调真空度都没用，最后发现是砂芯发气量太大，气体穿透金属液沸出。后来改用冷芯盒树脂，控制发气量在8ml/g以下，并且芯头设φ6排气通道直通大气，完美解决。这些数据没有现成公式，来自材料供应商和反复试错。
我特别想强调：真空铸造不是万能药。它对模具密封、排气设计的要求比普通铸造高几个量级。一旦漏气或排气不畅，麻烦比不抽真空更大，因为熔体在负压下更容易吸气。所以，做这个，得有点“洁癖”和“受虐狂”精神。但搞成了，铸件密度、表面质量明显改善，薄壁件0.8mm也能稳定成型——那种成就感，值。
最后扯几句维护。真空系统要定期换油、清洗滤网，但很少有人注意模具上的密封圈寿命。我的经验，氟橡胶圈模具工作温度180℃以上，5000模左右就开始微漏，虽然真空计看不出来，但铸件开始出现分散气孔。所以定个预防性更换周期，比事后捶胸顿足强。真空度监控建议用薄膜规，反应快，比皮拉尼准。一旦曲线异常，先怀疑密封，别老盯着泵。
说到底，真空铸造设计是个系统性细活儿，从泵的选型曲线到密封槽的尺寸链，再到排气槽的毫厘之争，处处是博弈。下次你设计模具时，不妨多画两圈密封沟，多算一遍抽气时间。毕竟，再好的铸造工艺，也经不起漏气。
