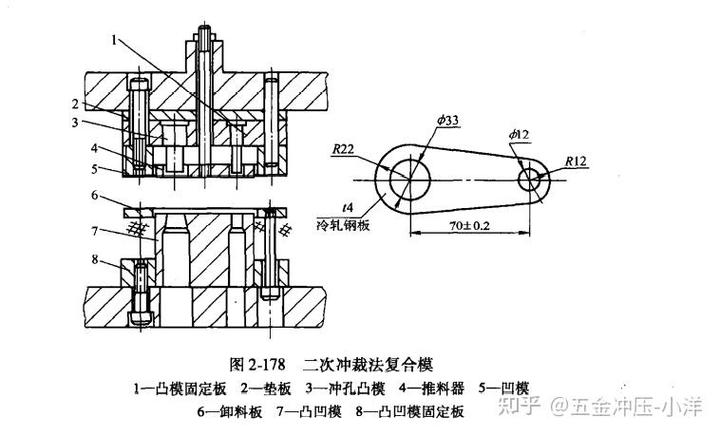

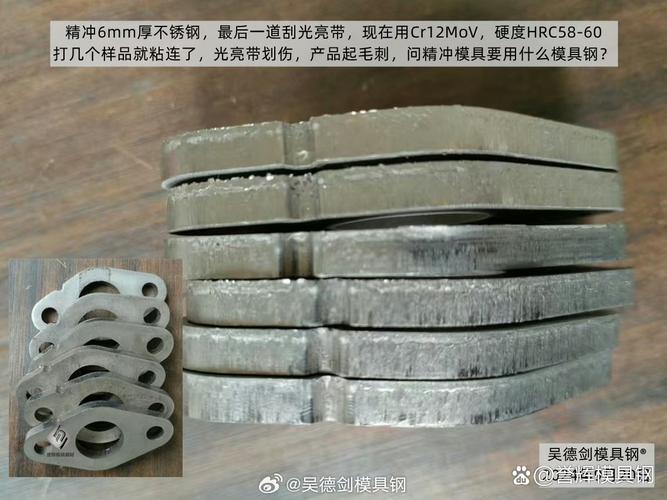

教科书上说，冲裁间隙取料厚的5%到10%。实际呢？我告诉你，这就是个坑！有次做304不锈钢薄板冲裁，0.5mm厚，按8%设间隙0.04mm，结果冲出来断面全是撕裂带，毛刺能刮破手——客户当场就炸了。后来试了缩小间隙到0.02mm，光亮带占比直接到了90%，那叫一个漂亮。所以间隙这事儿，千万别死读书。
被神化的“合理间隙”
间隙到底怎么给？很多手册上有表，材料软取小值，硬取大值。但一提到不锈钢、铜合金这些“黏人精”，就不好说了。记得有次冲一种铜合金带材，黏刀黏得怀疑人生，间隙放大到12%才勉强能连续生产。更邪门的是冲硅钢片，间隙小了毛刺特大，间隙大了又塌角。后来发现，跟冲压速度、润滑条件相关得紧。高速冲和低速冲，最佳间隙能差不少。还有，凹模刃口的形式，直刃带长度，也会影响排料和断面质量。所以说，间隙没有万能值。每次新模具试模，我都会先按经验给一个初始值，然后看断面，调整。试个三五次，才能定下来。这活儿，急不得。
回弹，永远的痛

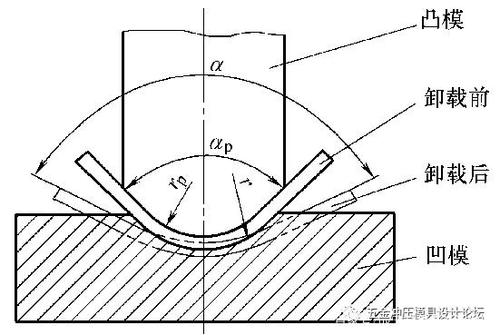

冲压模具里最烦人的，弯曲回弹绝对算一个。看着图纸上的90度直角，出来的件偏偏给你整个95度，甚至更离谱。有次做弹簧钢片，1.2mm厚，90度弯，模具按90度设计，试模出来都是98度左右。加矫正力也没用，一撤力又弹回来。后来老师傅让把凸模角度改成86度，下模间隙也收小，才勉强压到90度。这就是所谓的过弯法。但多少角度合适？书上给的公式，什么K因子、回弹半径，算起来头大，实际往往不准。材料批次不同，回弹都不一样。我现在都是先有限元算个大概，然后试模时微调。如果是复杂弯曲，比如多道弯，就得考虑弯曲顺序、压边力。特别是高强度钢，回弹更厉害，有时候得用负角度。真让人头秃。
废料上升，小问题大麻烦
别小看废料回跳。有次夜里被电话叫醒，说模具废料堵死把凹模涨裂了。赶去一看，冲压油太粘，废料粘在一起不落，越积越多，硬生生把凹模撑裂了。损失好几万。后来在凹模下面加了压缩空气吹，才算踏实。废料上升的原因很多：冲压油粘性大、凹模直刃带过长或过短、冲裁速度、废料形状。办法也五花八门。可以加顶料销，或者在凸模里做吹气孔，甚至用真空泵吸。更绝的是有些模具在凹模下面做个倒锥，让废料一掉就分开。但每种办法都要结合模具结构。有时候一个不起眼的小装置，能救一套模具的命。
模具寿命，不仅仅是材料
很多人以为用上好材料，模具寿命就长了。其实热处理和表面处理才是灵魂。我以前跟过一套模具，冲头用DC53，真空热处理后硬度HRC60，冲压没几天就崩刃。后来发现是回火不充分，残余应力作祟。重新做深冷处理，硬度虽然只涨了一点点，但韧性好了，寿命直接翻了倍。再后来，试了试PVD涂层，TiAlN的，抗黏着磨损效果拔群。特别是冲不锈钢和铝，不涂层根本没法连续生产。但涂层也有讲究，太厚了容易剥落，基体硬度不够也白搭。还有，冲头形状设计，避免尖角，圆滑过渡，能减少应力集中。修模时，刃口崩了别只补焊，得找原因，是材料问题，还是间隙偏了。细节决定寿命。
设计冲压模具，终究是个手艺活。参数算得再漂亮，不如试模时多摸两下带材，听听冲压声脆不脆。行了，不啰嗦了，下次再聊。
