干了这么多年机械设计，缩口这事儿我始终不敢说“精通”。真的。上个月车间接了个活儿，304不锈钢管，外径32，壁厚1.2，要缩到18，长度30。工艺那边拍着胸脯说没问题，结果模具下去第三件就皱成抹布——那声音，嘎嘣脆。我当时站在冲床边上，脑子里就一句话：又他妈得改。
其实缩口说穿了就是强迫金属材料往模具里“挤”，外径变小，壁厚增厚，或者把管子收成锥形。听起来简单粗暴。但材料流动没那么听话。尤其是不锈钢，加工硬化快，稍微一摩擦温度上来，粘模拉毛，完了就裂。你没法跟材料讲道理。
缩口系数，别死磕极限值
书上都说缩口系数m=d/D，d是缩后直径，D是原始直径。一次缩口的极限系数一般取0.75～0.8。多层缩口可以分步走，每步取1.05～1.1倍的极限系数。问题是——这些数是谁给的？那是理想退火态、无氧化、刚抹好润滑油的实验室数据。现实呢？管端有点椭圆度，焊缝有高点儿，材料批次硬度偏上限，模具间隙稍微大点儿……系数直接崩。我有次设计一套缩口模，按m=0.78走，结果批量废了15%。后来老老实实降到0.82，加个墩粗预成形，才稳定下来。所以，系数是参考，不是圣旨。你得估摸着自己的工况，留足安全余量。
另外，缩口要不要加热？看材料。铝合金、低碳钢常温干没问题。黄铜、不锈钢就麻烦，冷缩容易裂，尤其是薄壁。热缩呢，温度控不好，氧化皮掉下来划伤模腔，更难看。我见过一个厂家用高频加热缩不锈钢，红通通的管子推进去，出来表面跟月球似的。后来改了惰性气体保护，成本又飙了。所以，这是权衡。对吧？
模具结构，圆角是魔鬼

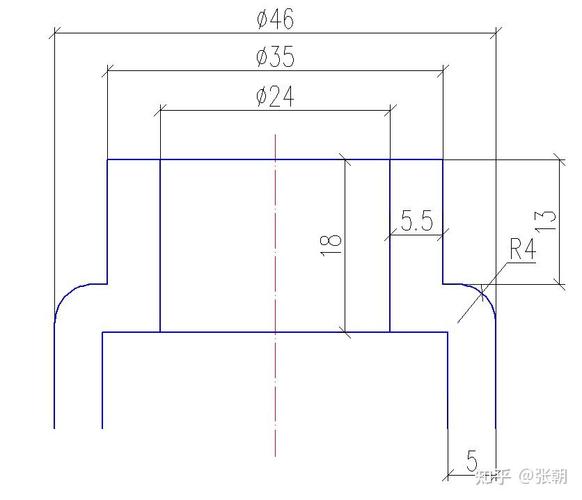

缩口模核心就两个部分：凹模（外表面成形）和芯棒（内孔支撑，有时不用）。凹模入口圆角，我愿称之为魔鬼。太小，材料进不去，阻力陡增，管子要么失稳起皱，要么直接冲断；太大，缩口精度不够，回弹大，口部容易扩口。经验上，入口圆角R取壁厚的4～6倍，但这是对软料来说的。不锈钢我习惯取6～8倍，然后抛光到Ra0.2以下，最好再镀个硬铬。不是奢侈，是保命。有一次模具车间偷懒，用数控铣完直接上机，刀痕一条条的，结果做一根废一根，换个老师傅手动研磨半天立马好使。所以别信图纸，信手感。
还有凹模锥角，通用设计是25°～30°，这个角度下轴向分力与径向分力配合较好。但如果缩口深度大，单一锥角容易导致后期挤死，分两到三段锥度更好，第一段30°，第二段20°，第三段15°，让材料逐步转型。另外，凹模工作带长度别太短，短了导向不好，长度一般取3～5mm。太长了？摩擦力剧增，脱模时会尖叫——是真的尖叫，就像刹车片进了石子。
润滑如果不当，材料就是废铁
润滑被太多人忽视。缩口时接触压力极高，特别是缩口系数越小，界面的滑动摩擦越致命。我记得早年用普通机油涂304管，结果模具上很快结焦，黑乎乎一层，管子表面拉伤，一个个像被猫抓过。后来试过二硫化钼锂基脂，效果好点儿，但清洗麻烦。现在稳定用高分子水基润滑剂，涂覆后烘干，干膜润滑，不粘灰，模具寿命直接翻倍。不过成本高，小厂不肯用。所以我说，工艺水平很多时候不是技术问题，是成本意志。
我也见过有人往管端抹洗衣粉水凑合的——别笑，真事儿。缩铝管还行，不锈钢等着哭吧。对了，润滑不光影响成形，还影响壁厚分布。缩口后管端壁厚通常会增厚，理论上最大增厚率可以按△t/t=(D-d)/D估算，但实际上，如果摩擦力大，材料堆积更靠近口部，形成凸台；润滑好，增厚更均匀。这个细节在做承载接头时很重要，因为后续还要车螺纹或压装，壁厚不均匀直接导致装配失败。
自动化？先过变形反弹关
现在流行自动化上下料，机械手一抓一个快。可缩口后的反弹你测了吗？不锈钢缩口后直径会回弹0.05～0.15mm，这数据跟材料、壁厚、缩口量、模具刚性都有关系。自动化调试时，尺寸时好时坏，很可能就是反弹搞鬼。我的笨办法——多做几组DOE，测出反弹量，然后模具尺寸做负补偿。但换一批材料又变了。所以搞闭环控制？喊了这么多年，真正落地的都是财大气粗的主儿。小厂？靠老师傅敲敲打打，照样出货。
说到这，想起来一件糗事。刚出道时，我设计了一台缩口专机，凸轮驱动，节拍贼快，结果试机时管子口部震纹，噗噗噗像放屁。查了半天，是凸轮曲线加速度不连续，冲击太大。后来改正弦曲线，牺牲了点速度，平稳了。所以说，快不一定好，尤其当你看过冲床把管子震得脱模时。
总之谈不上总结，就这么多磕磕绊绊的经验。缩口这玩意儿，理论算三天，不如上车床干三件。材料、模具、润滑、设备，每个环节都藏着魔鬼，你得亲自摸过废品，才知道疼在哪。下次我再聊缩口件连接强度的事，跟疲劳有关，那又是另一个坑了。
