上周，车间的小王抱着一箱变形的SLA件来找我，满脸委屈。他说他完全按照模型打印的，壁厚、支撑都设了，结果还是废了。我拿起一件看了看——是个薄壳件，最薄处标着0.8mm，但实际打出来扭曲得像片受潮的瓦楞纸。小王说，书上不是说SLA能打0.5mm壁厚吗？ 唉，又是被参数表坑了的孩子。
说实话，搞机械的转到3D打印，最怕的就是拿注塑或CNC的思维去套。SLA这玩意儿，看着安静、精致，实则娇气得很。我当年也吃过亏，花了好几个通宵才弄明白：那层0.05mm的光斑扫过去，液态树脂变成固体的一瞬间，内应力就埋下了。图纸上的一条直线，打印出来可能暗藏杀机。
壁厚不是你想的那么简单
材料商给的TDS（技术数据表）上总写着“最小壁厚0.4-0.6mm”，但那是实验室环境，是简单形状。真到了咱们手里，哪怕壁厚做到1mm，跨度一大照样翘曲。记得有个壳体，长300mm、宽200mm，侧壁高度150mm，壁厚1.2mm。打印出来，底部缩了快0.5mm，装配时螺栓孔全错位。怎么回事？固化收缩各向异性啊。紫外光扫过液态树脂，交联反应瞬间发生，体积收缩率能达到5%-7%。薄壁大平面就像个紧绷的鼓面，一有应力就变形。
后来我学乖了：凡是薄壁结构，要么加加强筋——别超过壁厚的0.8倍，否则背面缩痕难看——要么干脆做成变壁厚，往根部渐变加厚。还有一个反直觉的经验：有时候壁厚不是越厚越好。太厚了，固化深度过大，层间结合力反而下降，尤其透明树脂，容易内部开裂。我一般建议普通树脂壁厚控制在1.5-3mm，特殊树脂（如耐高温）至少2mm起，但超过6mm就要考虑挖空+内部支撑了。
支撑：自动生成是个坑
现在切片软件都有“一键支撑”，点一下，密密麻麻的细杆就长出来了。看着专业，实则偷懒。为什么？软件算法只会考虑最低点、悬空面，但它不懂应力分布，不懂剥离力。你想象一下：打印平台每层往上拉的时候，真空吸力、树脂粘性会把刚固化的薄层往下拽，支撑若是没长在“力线”上，那层就会被扯变形——我们叫它“沙拉脱层”，像掰开的千层饼边。

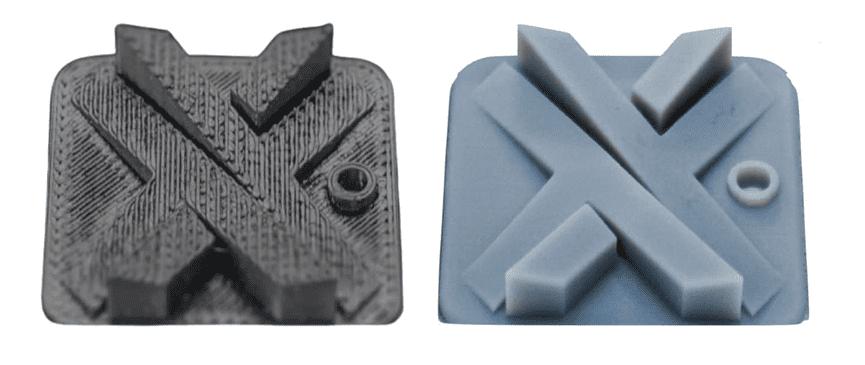

有次打印一个叶轮，叶片悬垂角度45°，自动支撑后打出来，叶尖全是疙瘩。原因是支撑的接触点太细，剥离时断在零件表面，留了一小截残桩。后来我手动添加：关键悬垂区用直径0.8mm的粗支撑，接触点加深到0.3mm穿透层，非关键区用0.5mm。而且，支撑的布局要顺着剥离方向排列——也就是平台上升的方向——才能起到“肋骨”作用。记住，支撑不是越多越好，是越聪明越好。设计时就要考虑打印方向，让关键面避开支撑区，哪怕为此拆件打印再粘接。
后处理里的精度杀手
打印完，清洗、二次固化……这套流程人人会做，但做得好坏，精度差之千里。我见过最离谱的事：一个精密配合件，打印后测量间隙刚好，一夜之后塞不进去了。原因？暗反应还在继续。树脂从打印机取出时，转化率只有六七成，剩余的活性基团像定时炸弹，见光、受热就接着反应，体积继续收缩。尤其是IPA（异丙醇）清洗后没立刻固化的，零件吸了溶剂还会轻微溶胀，尺寸能涨0.1-0.2mm，等溶剂挥发又缩回去，来回折腾，小孔变椭圆。
所以我的流程是：打印完马上甩掉多余树脂，用两个清洗槽——第一个脏洗，第二个净洗——超声波别开太久，30秒足够，过长会空化侵蚀表面。然后立刻用气枪吹干，特别是盲孔、螺纹，残留溶剂会形成白斑。固化箱温度要控制，40-60℃为好，加速后固化但别太快，免得热应力。透明件尤其谨慎，固化过头会黄变。最后，所有配合尺寸留0.1-0.2mm余量，装配前修配，别指望打印出来就完美互换。
材料那点事：没有万能树脂
市面上的SLA树脂五花八门，什么类ABS、高韧性、耐高温、透明……听着诱人，但工程师得看底牌：热变形温度（HDT）和断裂伸长率往往不能兼得。高耐热的通常脆，断裂伸长率不到2%，一摔就裂；高韧性的则软，50℃可能就变形了。有次做车灯模具，想用耐150℃的树脂，结果敲个定位销进去，孔边直接崩缺——太硬了。后来换成一种陶瓷填充的树脂，虽然韧性稍差，但热稳定性好，配合后处理才搞定。
选材料时，别光看数据表，一定要打样条测。我习惯打一套拉伸样条（按ASTM D638），测实际强度、模量，再打一个薄壁圆筒，看收缩率和尺寸稳定性。还有，树脂吸水率被严重低估：有些亲水性树脂，泡水24小时尺寸能膨胀0.3%，做防水密封件就是灾难。所以潮湿环境用的，选环氧基或者疏水树脂。
说到底，SLA设计是跟材料、工艺博弈。别妄想只是动动鼠标，机器就能交出完美零件。每次看到那些漂亮的白皮Sample件，我都心想：那是设计师跟打印机搏斗了无数次的结果。所以，下次你看到图纸上一个0.6mm的薄壁，别轻易签下去——先问问自己，这壁厚能不能活过固化收缩和剥离力的双重考验。好了，去车间了，还有一批件要后处理。
