摘要：本文不是泛泛而谈SLM的优势，而是从实际项目出发，聊一聊机械设计师在采用选择性激光熔化技术时最容易栽跟头的地方——支撑设计、应力控制、后处理配合，以及那些看似不起眼的工艺参数。没有套话，全是经验。
那片叶子差点毁了整个项目

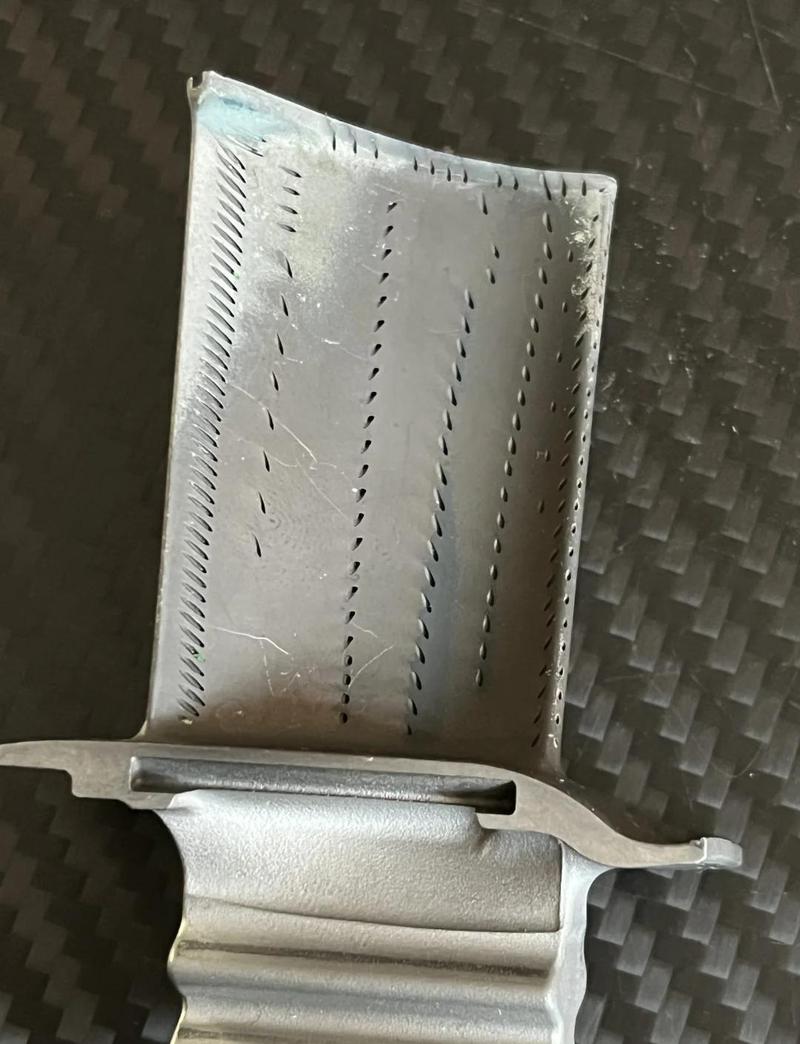

去年接了个涡轮叶片的活儿——没错，就是那种薄壁、扭曲、内冷结构复杂的叶片——客户非要上SLM，说是能省模具，周期短。我一开始也这么想，直到打印出来的叶片像被狗啃过一样。支撑加少了，悬垂面塌了；加多了，后处理时把叶片掰断了。那次熬了三个通宵，最后发现，问题出在支撑结构的密度和接触点上。
说实话，SLM的支撑设计，教科书上说的很模糊。比如45度角以下需要支撑，但具体到Inconel 718，60度都可能塌陷。你信不信？我们测过，在0.04mm层厚、200W激光功率下，718的悬垂临界角其实在55度左右——低于这个，表面质量急剧恶化。而且支撑怎么加？蜂窝结构还是树枝状？接触点多大？这些都要根据零件的后续处理来定。如果你用带锯去支撑，那接触点可以粗一些；但如果要手磨，就得做成易断点。这细节，不下车间摸一摸，根本不知道。
45度？别逗了，你的材料说了算
很多工程师被“45度角”洗脑了。其实每种金属粉末的临界角都不一样。铝硅10镁流动性好，熔池稳定，30度都能做到不错的质量；但718这种高温合金，黏稠得像芝麻酱，悬垂稍大就塌。还有，悬垂角的定义本身就有争议——是按水平夹角还是与竖直方向的夹角？设计时一定要跟打印服务商校准。我就吃过亏，图纸上标的悬垂角是30度，人家理解成60度，出来的东西一坨。
另外，别只盯着悬垂角。圆孔、方孔这些特征更容易出事。孔径大于6mm，水平方向就需要支撑，否则顶部会塌陷成泪滴形。我们做过对比，加圆孔支撑后，圆度误差从0.3mm降到0.05mm以内。代价就是多了几道后处理工序，但值不值？看你的功能需求。如果只是过油孔，稍微变点形可能还能接受；如果是配合面，那就别偷懒。
变形——看不见的杀手
SLM最大的痛点，不是粗糙度，而是残余应力引起的变形。打印一根长300mm的横梁，中间能翘起2-3mm，铲都铲不平。所以设计阶段就必须考虑应力释放。热等静压（HIP）是终极手段，但贵啊，而且不是所有材料都有成熟工艺。小批量的话，多数还是靠退火+基板预热。我一般会在模型上事先加0.5~1%的变形补偿，或者干脆把零件设计成对称结构，让应力互相抵消。实在不行，就把长件切成几段，打印后再焊起来——虽然不是最优解，但省钱省时。

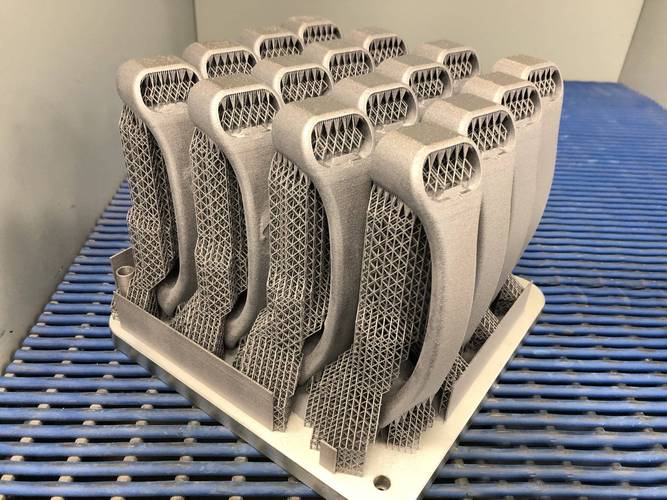

还有一个容易忽略的点：支撑本身也会引起变形。大面积的块状支撑，冷却时收缩会把零件拉得肝胆俱裂。所以现在流行用点阵支撑，或者用锥形支撑，接触面小而多。这个得靠仿真，Ansys Additive或Simufact Additive，跑一跑大致有谱。
后处理不是万能药，设计时就得想好

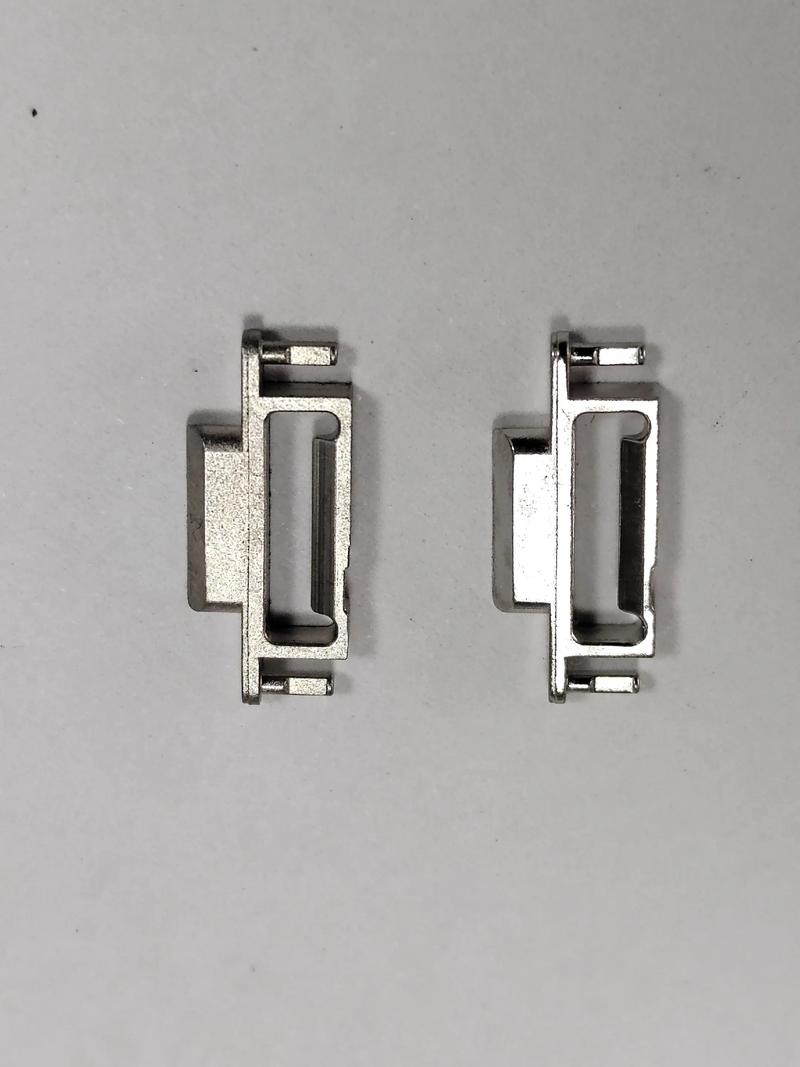

做SLM设计的人，一定要懂后处理。否则你出的图，后处理车间会骂娘。比如内流道，SLM能打出复杂随形流道，但流道内壁粗糙度Ra通常在6~12μm，高的吓人。如果你要光滑，就得磨粒流抛光或者化学抛光。但磨粒流对异形流道的“研磨死角”怎么办？那就得在设计流道时避免尖锐转弯，增大曲率半径，甚至预留抛光工艺孔。我就因为没留孔，一个铝合金歧管直接报废，线切割都救不了。
还有，打印完的去支撑、喷砂、线切割分离，这些工序需要夹持基准。你在模型上留出工艺凸台了吗？没留的话，只能拿本体来夹，划伤、变形都算你的。所以我现在习惯在非功能面上加几个小耳朵，打印完再切掉，干净利落。
参数是魔鬼，但也能帮你作弊
工艺参数对设计的影响，超乎你想象。举个例子，激光功率和扫描速度决定了能量密度，进而影响熔池形貌和致密度。当你设计薄壁件时，壁厚低于0.3mm就很难成形，因为热影响区太大。但如果你要求打印商调低功率、减小光斑，完全可以打出0.1mm的壁厚。所以别死守设计手册，问问你的打印商能不能调参数，也许你的设计空间一下就宽了。
还有，零件摆放方向是设计师和工艺师吵架最多的地方。竖直放，精度高但打印时间长；横着放，快但支撑多，而且沿Z向的台阶效应明显。现在有的切片软件能分区变层厚，可玩的花样更多了。但不管怎么放，记得标注关键面的允收标准，否则打印商为了省事给你整得光洁度差劲，最后扯皮。
好了，说了这么多，其实就一句话：SLM设计是系统工程，从粉末到后处理一条龙。别指望3D打印是万能魔法，它只是一把锋利的刀，用不好会割手。与同行共勉。
