要是有人问我，这十几年来跟电弧焊打交道最大的感悟是什么——我只能说，那玩意儿根本不是书本上齐刷刷列出来的电压电流曲线。每个焊口都像是个有脾气的活物，稍不留神就给你撂挑子。飞溅崩得满防护罩都是糊点，熔池突然塌了，或者焊完了才发现背面根本没熔透……这种糟心事，估计干过现场的都懂。
但话说回来，电弧焊的物理本质其实简单得惊人：就是靠电弧把母材和焊条（或焊丝）熔化，混在一起凝固成接头。可这电弧，这熔池，里面的弯弯绕绕够你琢磨一辈子。
电弧不是你想控，想控就能控
很多人都卡在“明明设定了电流，为什么熔深还是不对”这个坑里。他们忘了电弧的力效应。电弧不光是热源，它还是个电磁场里的等离子流，吹得熔池表面凹陷，这叫做电弧压力。电流一大，压力猛增，能把熔池吹出一个深坑——熔深就这么上去了。可你要是只用大电流，不加控制，熔池金属被吹到尾部形成驼峰焊道，咬边和气孔就都来了。
所以啊，每次看到年轻工程师调参数只盯着焊机面板，我就想把他们拽到焊枪跟前，让他们听听声音。真的，电弧的声音太重要了。平稳的“咝咝”声突然变成“噗噗”的断续声，十有八九是焊丝干伸太长或者保护气不足了。而那种尖锐的爆鸣——嘿，飞溅要炸了。
选焊机不是看参数表，是看你在哪用
说到焊机，现在市面上一水儿的逆变焊机，轻巧省电，可你要是修野外大型结构件，柴油发电机一突突，逆变器先保了自己，你哭都来不及。这时候工频变压器焊机那股傻大黑粗的劲儿反而成了优势——耐造，电压波动耐受度高。不过话说回来，逆变机的脉冲功能，那是真香。用脉冲MIG焊焊薄板，一个脉冲一个熔滴过渡，热输入低得像是给母材挠痒痒，变形控制好得不是一星半点。记得有次改焊1mm的不锈钢，传统MIG一焊一个洞，换了脉冲，跟绣花似的。

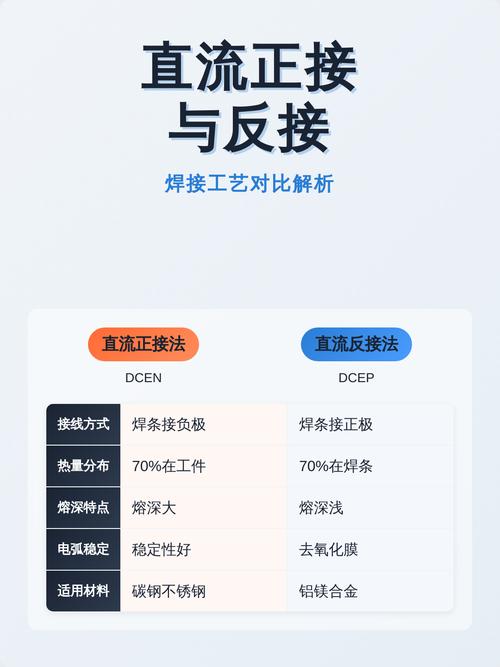

还有一个容易忽略的：极性。搞焊条手弧焊的人，直流反接（焊条接正极）是天经地义——熔深大，氢含量低。可你要是用自保护药芯焊丝，好多牌号强制要求直流正接，不然熔敷金属里的铝镁脱氧剂烧得太快，出气孔。这些细节，焊材供应商的说明书里有时候用小字标着，没看见？等着返修吧。

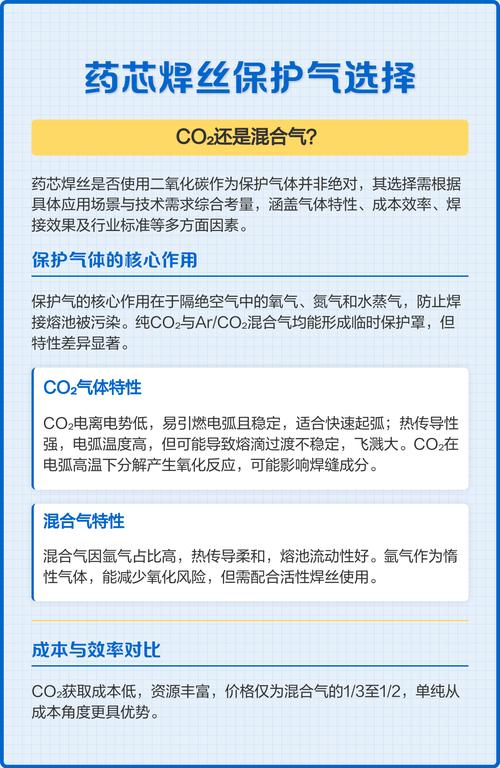

保护气体那点事儿，别被“混合气”三个字忽悠
提到气体保护焊，Ar+CO2是最常见的组合，但那个比例里面的门道……本来我是不想多说的，可实在是被坑太多次了。焊碳钢，有些人觉得CO2越少飞溅越小，就用Ar 90% + CO2 10%，结果呢？电弧不稳，焊缝表面灰蒙蒙的，因为阴极清理作用太弱了。反过来，CO2加到25%，飞溅是多了点，但焊缝铺展好，熔深形状也更“钝”，不容易出现指状熔深导致的未熔合。我的经验——结构钢打底焊，Ar 80% + CO2 20%最均衡，除了清理稍微费劲，没啥大毛病。
焊不锈钢就别用含CO2的气体了，渗碳可不是闹着玩的。Ar+O2（1%~2%）或者Ar+He，前者润湿性好，后者热输入高，适合厚板。哦对了，氦气贵得肉疼，老板们都不爱批。
变形与应力：图纸上那几毫米余量，都是血泪
你画的焊件漂亮得跟艺术品似的，焊完了拿出来一看，歪七扭八，简直想砸了它。焊接变形，对抗它的第一步是合理的设计，不是等焊后才去矫形。对称焊缝、断续焊、把厚板放下面利用重力抵消……这些老生常谈我不啰嗦。我想吐槽的是，好多人根本不考虑焊接顺序对残余应力的影响。一个箱型梁，你从左焊到右，一个方向下来，扭成麻花。得分中、分段、跳焊，而且每条焊道的收弧处要在上一道的起弧侧，这样应力叠加少。这些，书本上写了，但现场一赶工期，全扔了。
另外，拘束度这个概念，设计阶段就要考虑。厚板对接，不开坡口留个小小间隙，一收缩，拉裂了。必须算屈服强度下的拘束应力，实在不行就加预变形或者焊后热处理。有时候真想给那些只画图不下车间的人讲讲，那个0.5mm的根部间隙公差，不是抠数字，是为了让焊缝能自由收缩一点点。
结尾几句
电弧焊就这么回事儿——原理简单，细节要命。跟电路打交道，跟金属打交道，跟物理较劲。下次你拿着焊枪，觉得一切正常的时候，不妨再听听那电弧的声音，它可能正在告诉你一些参数表上没写的信息。焊好了，那是工业的勋章；焊砸了，那就是废铁上的疤。完了。
