摘要：搞机械设计，一提表面淬火，很多人觉得就是“扔给热处理车间完事”。错了。这些年我见过太多因热处理细节失控导致的断裂、早期磨损、异响……根源往往在设计端。这篇文章不讲高深理论，只聊选材、硬化层设计、变形控制中那些容易被忽略的坑。读完后你可能想重新审视手上的图纸。
感应淬火还是火焰淬火？选型背后的成本与品质博弈
刚入行时，我总认为感应淬火比火焰淬火“高级”。现在看——幼稚。两种工艺各有适用边界，选错就是浪费钱。

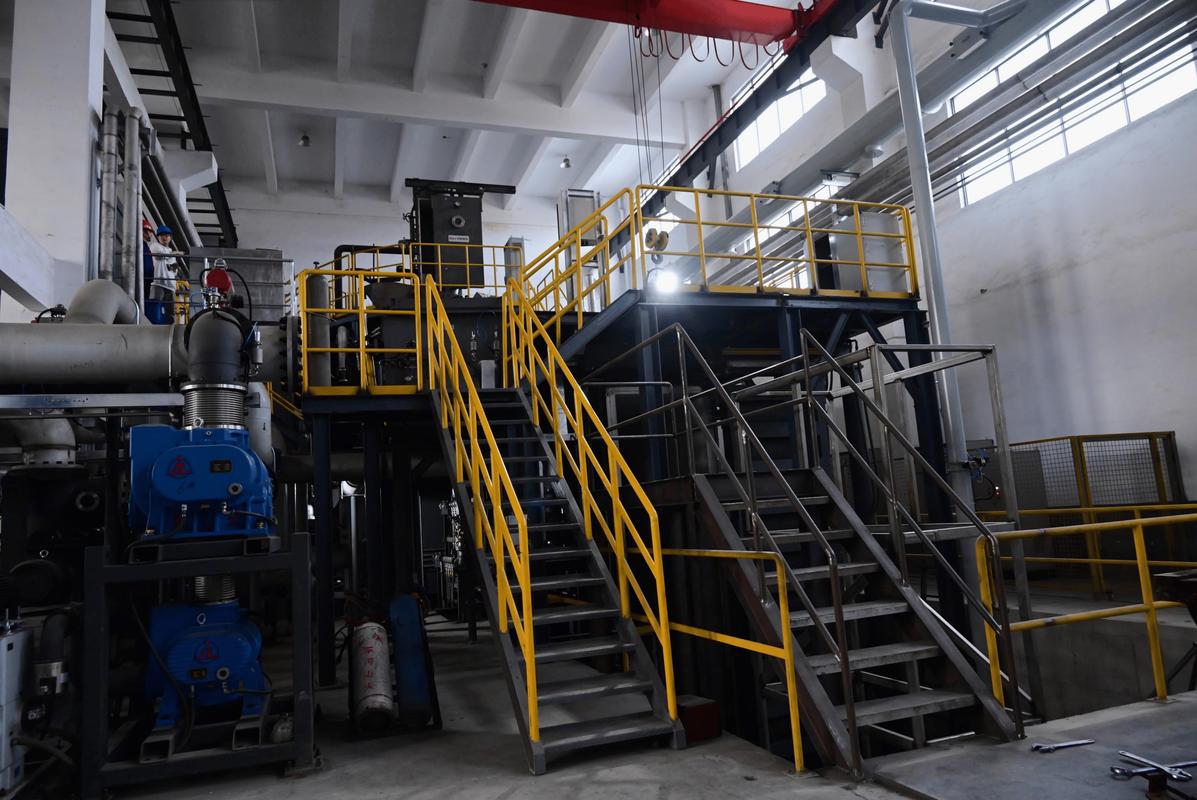

感应淬火，其实就是利用电磁感应快速加热，然后淬火冷却。频率、功率、移动速度……调得好，硬化层深度可以精确到0.1mm。适合大批量、中小件。比如汽车半轴、齿轮。但设备投入贵，一套电源几十万，还不算专用感应器设计。做单件或小批量？老板会盯着成本摇头。
火焰淬火呢，用氧乙炔火焰直接烧红表面再喷水。设备简单，几根管子搞定，灵活得不行。大齿轮、轧辊这种超大件，根本没法进感应器，火焰就是唯一解。但加热不均匀，靠工人手感？精度难控。有次供应商火焰淬火一批导柱，硬化层深浅不一，装配后导向套偏磨，查了三天才找到原因——操作工吃午饭去了，导致加热间歇。
所以选型时，我现在的原则是：批量>500件且形状规则，上感应；单件或异形超大件，用火焰，但必须加强过程控制。另外，感应淬火后变形往往更小，如果后续磨削余量紧张，也得考虑这点。
硬化层深度设计：别轻信手册上的数字
手册上写：“齿轮硬化层深0.1-0.15m（模数）。” 真就这么简单？扯淡。去年我设计一个风电增速箱齿轮，模数12，按公式算1.2-1.8mm。结果样机跑不到200小时齿面剥落——深度不足导致次表层剪切应力超出基体屈服强度。后来改到2.4mm，问题解决。
硬化层深度不是孤立参数。它取决于载荷形式和应力分布。比如重载齿轮，最大剪应力往往在单齿啮合最高点下方。你得根据赫兹接触应力算应力梯度，让硬化层越过最大剪应力区。我用有限元模拟过，当硬化层深度等于接触半宽的0.78倍时，抗疲劳寿命最好——这个数手册上没有，是几个通宵仿真+台架试验得出来的。当然，深度也不是越深越好，太深了心部韧性下降，而且淬硬性差的钢硬化不了。
对于轴类件，尤其承受弯扭复合载荷，硬化层太浅容易在过渡区萌生疲劳裂纹，太深则降低心部韧性，导致一次性断裂。我一般按轴径的3%-5%设计，再结合应力集中校核。说实话，很多时候我们缺乏应力分布数据，只能保守——但过度保守就是浪费材料和成本。所以我一有机会就推公司上有限元，设计初期就介入热处理仿真。
变形与开裂：工艺设计师的噩梦与应对
热处理变形，是机械设计师永远绕不开的痛。表面淬火更甚——局部急热急冷，热应力和组织应力交织，形状复杂的零件简直是一场噩梦。
记得一个薄壁齿轮，内孔带花键，感应淬火后内孔收缩0.05mm，直接装不上轴。最后只能留余量，淬火后再精磨内孔。但增加工序成本啊！后来学聪明了，设计时就预留变形补偿：键槽宽度适当缩小，淬火后会胀大；内孔预先做正公差。这些经验需要积累，材料不同、工艺不同，变形规律天差地别。
开裂是最致命的。突然听到热处理车间传来“啪”的一声脆响，心都凉了半截。常见原因：加热速度过快、冷却太剧烈、尖角未倒钝、过渡圆角太小。设计图上随手画的R2，实际加工可能连R1都不到，应力集中直接裂给你看。所以我现在图纸上尖锐棱角一律标注“倒钝，大于R2”，淬火部位严禁尖角，过渡弧尽量大。还有材料选择，含碳量高、合金元素多的钢，淬裂倾向大，选材时就要掂量。45钢虽然便宜，但淬透性差，感应淬火硬度不均；改用40Cr就好很多，但价格高。这些权衡，没几本教科书会仔细教。
另外，预热和后热很重要。火焰淬火前用软焰预热一下，感应淬火后及时回火，别省！一次我们为赶工期，感应淬火后没马上回火，半夜搁置，第二天三根轴断了——延迟开裂。血泪教训。
案例：一根花键轴的淬火开裂分析
说个前几年的案例。一根传动轴，材料42CrMo，花键段长200mm，客户要求感应淬火硬度58-62HRC，深度1.5-2.0mm。我们常规工艺干了几十根没事，突然一根精车后发现花键根部纵向裂纹。分析原因：化学成分偏析？检查发现碳含量上限但未超标；淬火介质浓度降低？查记录正常。后来用磁粉探伤，发现裂纹起始于端面倒角处——图纸倒角C1，但实际加工有接刀痕，应力集中。更要命的是，感应器起始加热位置离端面太近，边缘过热。我让把起始位置后移5mm，端面倒角改成R3，加大后热保温时间，问题再没出现。这个案例让我更加坚信：热处理问题往往不是单一原因，是设计、加工、工艺多环节的叠加。设计师不懂工艺细节，仅靠标准，迟早出事。
写在最后的几句真心话
表面淬火不是什么高精尖，但想用好它，需要跨专业的理解。设计人员至少该蹲点热处理车间半年，摸透设备脾气、操作习惯、常见失效模式。别闭门造车，多和老师傅抽烟聊天，他们嘴里蹦出来的土法子有时比论文管用。
对了，数字化仿真现在越来越靠谱，比如Deform、DANTE这些软件，可以模拟相变和应力，提前预警变形开裂。我强烈推荐搞设计的去了解一下，虽然学习曲线陡峭，但值。
最后，别迷信经验，每个零件都是独特的，先分析受力，再定义硬化层，最后选工艺——这个顺序不能乱。祝你好运，少断几根轴。
