上周，车间送检的一批20CrMnTi齿轮，表面硬度只有58HRC，心部倒是28HRC。排查了一圈，炉温、碳势记录都正常。问题出在哪？渗碳层深度没给够。说实话，这个坑我十年前就踩过，当时也是百思不得其解，后来才明白——硬化层深度这玩意儿，图纸上随手标个0.8，太容易翻车了。
咱们干机械的，一提到渗碳，脑子里蹦出来的多半是“表面硬心部韧”。对吧？但具体到设计图上那个渗碳层深度值，从哪冒出来的？不少工程师直接抄前辈的旧图纸，或者拍脑袋给个0.3倍模数。这么干，不出事才怪。不信你翻翻AGMA 2001-D04，里头明确说了，对于中等模数齿轮，有效硬化层深度至少得是0.2～0.3倍的模数，但这只是最粗的基准线。要是你的齿轮承受冲击载荷、或者偏载严重，这个数就得往上抬。我曾做过一个矿山机械的传动箱，模数12，按公式算0.3×12=3.6mm，结果跑合试验200小时就出了麻点剥落。后来我们老老实实做接触应力仿真，发现接触疲劳风险区竟然在次表层0.8～1.2mm处——如果硬化层深度只到1.5mm？那就是致命的。最后我们把深度提到2.8mm，再没出过事。你看，公式是死的，工况是活的。
那个月，报废了三批齿轮
那还是2009年的事。热处理车间主任老李急得直跳脚，连续三炉齿轮渗碳淬火后变形超差，椭圆度吓人。查来查去，碳势记录仪的曲线走得跟狗啃的似的——氧探头老化，碳势波动±0.1%，觉得没啥？淬火后表层碳浓度直接从0.8%跳到1.2%，奥氏体稳定性乱七八糟，马氏体开始转变的温度七零八落，组织应力大得吓人。结果呢？齿向鼓了0.2mm，磨齿都救不回来。报废那批活，直接亏了二十万。后来我们定死规矩：氧探头每300小时强制烧碳，每1000小时更换；碳势波动必须控制在±0.05%以内。还有一个血泪教训：缓冷坑里千万别堆太多活，那地方要是冷速不均匀——网状碳化物就等着你呢。有一回金相室的小赵让我看试样，晶界上那些白亮亮的碳化物网，分布得比早高峰的地铁还密。这样的齿轮装到减速机上，不出两个月，齿面就得剥落成月球表面。
说到碳化物，不得不多聊两句碳势控制。很多人用丙酮作为富化气，在强渗期恨不得把碳势拉到1.3%，觉得高碳势能提效率。哎呀，效率是上去了，但碳浓度梯度陡得跟悬崖似的——扩散层太薄，后续淬火时那个残余奥氏体多得让你怀疑人生。你想想，表层碳浓度超过共析点太多，Ac1线往下跑，淬火后残余奥氏体说不定能占到30%，硬度掉得你心慌。我们现在的工艺，强渗期碳势一般卡在1.05%～1.10%，后面加个扩散段，把表面碳浓度降回0.75%～0.85%，这样碳浓度曲线平缓，硬度梯度合理，残余奥氏体量控制得住。当然，前提是你的氧探头别坑你。对了，还有个被忽视的点——渗碳前的预处理。调质或正火必须做透，晶粒细小均匀，渗碳时碳原子扩散通道才通畅。要是晶粒粗大，渗碳速度是快了，但那个脆性……唉，不敢想。
磨削裂纹：渗碳的终场哨声

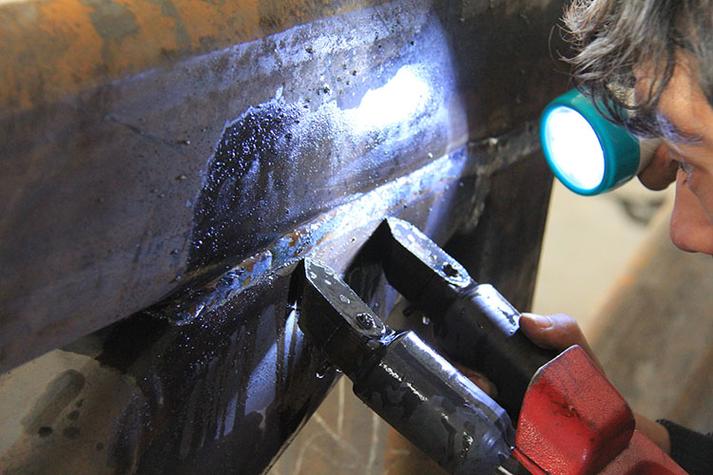

齿轮渗碳淬火完，最后的关口是磨齿。这步搞不好，前面的心血全白费。磨削裂纹，那简直就是噩梦。常见的大多是垂直于磨削方向的细密龟裂，原因无非是磨削热让表层残余奥氏体来了个二次转变，或者回火不充分，内应力爆发。我记得有次被客户投诉，说装机运行后齿轮断齿。我们追查到底，发现断口起源就是磨削裂纹，裂纹深度才0.15mm，但在冲击载荷下，眨眼就扩展到心部。那台设备倒塔了，赔了上百万。后来我们强制要求：渗碳淬火后至少两次低温回火，每次2小时以上，温度不低于180℃；重要件还得加一次深冷处理，就-80℃泡个把小时，让残余奥氏体降到5%以下。磨齿工艺上，粗磨后加一道低温去应力回火，砂轮线速度别超过35m/s，进给量温柔点。这些细节，图纸上不会写，但每一个都能决定生死。
不过话说回来，渗碳也不全是恐怖故事。干得顺的时候，看着金相照片上那层针状马氏体加弥散分布的碳化物，心部板条马氏体带着点铁素体，硬度梯度从62HRC优雅地滑到35HRC——唉，那感觉，就像亲手打磨出一件艺术品。但艺术品也得靠数据说话。我们公司现在所有渗碳件，硬化层深度检测都用维氏硬度计，按ISO 6336-5，从表面测到550HV1的那个距离，才算有效。而且每炉必须切三个试棒，头、中、尾各一个，深度偏差超过0.1mm整炉报废。够狠？没办法，吃过亏啊。
说到底，渗碳层深度设计，不是翻翻手册就能搞定的。你得琢磨载荷谱，你得懂热处理变形，你得跟热工师傅抽烟吹牛，才能摸清炉子的脾气。所以，下次你在图纸上写那个0.8或2.0的时候，多问自己一句：这个数，真够吗？
