镀铬，说实话，这玩意儿既让人爱又让人恨。爱的是它那硬度、耐磨和耐腐蚀的组合，恨的是——稍不留神，剥落、氢脆、尺寸超差全都找上门来。
记得刚入行那会儿，老师傅就丢给我一句话：“镀铬不是刷油漆，厚度多一微米，配合可能就报废。” 我当时还不信，直到一个液压缸柱塞因为镀层过厚，装进去直接咬死，整个周末都在车间打磨返工。那种挫败感，啧。
为什么非得是镀铬？
你可能会问，表面处理这么多，干嘛非选镀铬？其实原因很粗暴：硬度。纯铬的硬度约800~1000 HV，干磨擦系数低到0.16。工况恶劣的轴类，比如工程机械的活塞杆、注塑机螺杆，镀层厚度只要0.02~0.05mm，寿命翻几倍。还有一个被低估的优点——低表面能，镀铬面疏水疏油，清洁起来特别容易。食品机械用得多，就是这个道理。
但你要是觉得镀铬只为了耐磨，那就小看它了。别忘了装饰铬，那亮闪闪的汽车格栅、水龙头，层厚才0.25~0.5微米，靠的是镍底层的平滑。不过，工业上我们碰的90%是镀硬铬（Hard Chrome），不是装饰铬。两者工艺原理类似，但参数和用途完全不同。很多时候新人搞混，导致采购回来的零件只能当摆设。
工艺槽液，那些说不清的门道

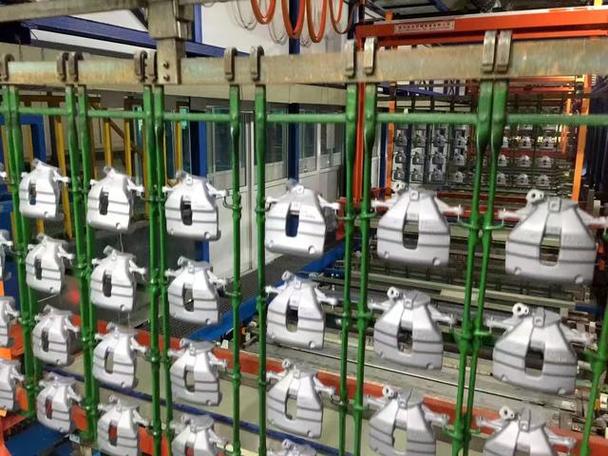

标准镀铬液是铬酸加硫酸，比例100:1，少了多了都会出问题。温度控制在50~60℃，电流密度30~50 A/dm²。听起来简单对吧？但车间里那个镀槽，阴极和阳极的距离、挂具导电性、甚至槽液循环，哪个变了都能让镀层厚度不均匀。我们曾有一批长轴，两端镀层厚中间薄，测量后才发现挂具设计不当，导致电流分布严重偏斜。后来改了阳极挡板，才勉强合格。
镀铬的另一个毛病是电流效率极低，只有12~15%。剩下的电能全用来析氢了。所以镀厚件时，边上冒泡跟沸腾似的。氢跑到基体里，就是氢脆。高强度钢（抗拉>1000 MPa）最怕这个，镀后必须200℃驱氢4小时。但很多小作坊省略这一步，螺栓用用就断了，咬死是操作不当，其实根子在工艺。
设计镀铬零件？这些坑我帮你踩过了
从工程师的角度，画图时就得考虑镀后加工。镀铬层是拉应力，会开裂，微裂纹反而能储油，提高润滑。但裂纹密度控制不好，腐蚀介质渗入，基底反而锈得更快。所以盐雾试验要求高的件，得用微孔铬或松孔铬——傻了吧，镀铬不光有光亮的，还有多孔的。
尺寸标注方面，镀前尺寸必须留出镀层余量。比如要求成品φ50g6，镀层单边0.03mm，那么镀前磨削到φ49.94±0.005。千万别直接标φ50，然后备注“镀铬”。机加工师傅会骂人的。遇到薄壁套筒之类，更要小心，因为镀铬过程工件温度会升到50℃，热膨胀影响尺寸。我们一般建议薄壁件镀前做深冷处理，稳定尺寸。
还有配合面，镀铬面切忌与软金属直接对磨，比如铝合金、巴氏合金。铬太硬，会把对磨件啃掉。如果实在必须接触，就得在软金属上镶嵌青铜衬套或滚针轴承。一个真实案例：某自动化设备的导轨镀铬后，滑块用铜合金，跑了不到三个月，铜滑块磨损量超0.2mm，精度全失。后来滑块改钢基喷钼，才解决问题。
环保与替代，逃不开的话题

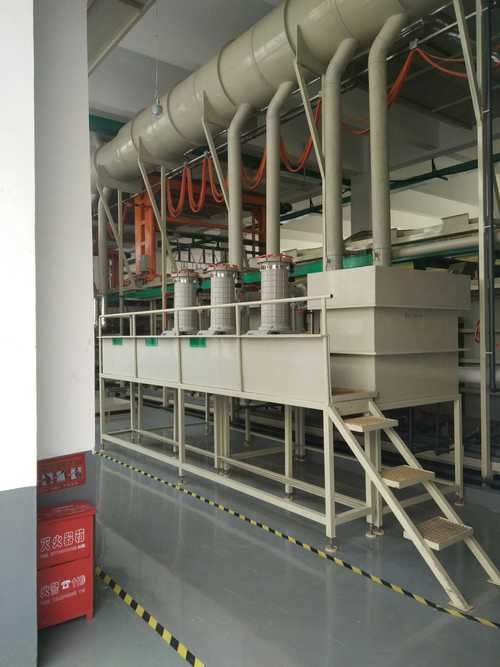

六价铬是剧毒，致癌。安监环保查得越来越严。我们工厂三年前就升级了镀铬废气处理，用铬雾回收加还原中和，成本涨了30%。现在有些行业已经在推三价铬镀铬，颜色偏暗，硬度略低，但环保得多。还有热喷涂碳化钨、激光熔覆等替代工艺。不过镀铬的地位一时半会难撼动，毕竟便宜、成熟，尤其修复旧件，镀铬几乎是唯一选择。修复一根磨损曲轴，成本只有新件的20%，何乐不为？
话说回来，选不选镀铬，终究看工况、成本、环保法规这三座大山。我见过太多的过度设计，一个室内低速轴也非镀硬铬，纯属浪费。而户外高盐雾环境的件，就算镀铬也需加电泳漆或蜡封。涂层体系是组合拳，别指望单靠镀铬包打天下。
最后聊点实在的。和电镀厂打交道，图纸上务必写明镀层厚度及公差、硬度要求、允许的缺陷等级。推荐引用标准：ISO 6158（装饰和防护铬）、AMS 2406（工程硬铬）。验收时用涡流测厚仪抽检，硬度做显微维氏。再准备一份“合格镀层样品”封存，批量争议时，那个小样比任何报告都管用。这是我的血泪经验。
