一个让人脊背发凉的现场

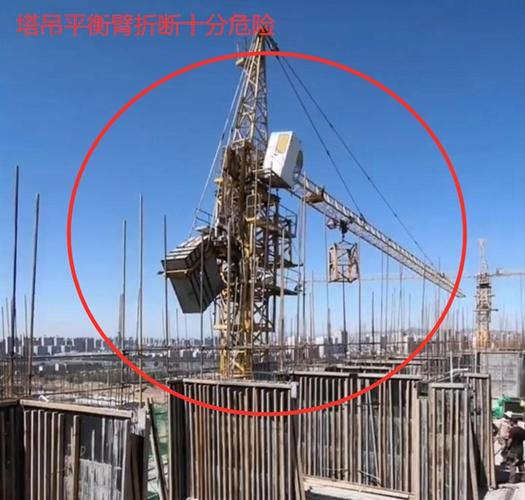

几年前我在一家重型机械厂做技术支持，遇到一档子事儿——至今想起来还觉得后怕。那是一个自升式塔吊的顶升套架，在顶升过程中突然弯了。不是慢慢屈服，是瞬间，啪的一下，整个套架就从圆筒变成了腰鼓。幸好下面没人，否则… 事后查设计计算书，安全系数足足1.8，按GB/T 3811算的，完全满足。可它就是崩了。为什么？说实话，那时候我刚入行不久，也跟着老师傅后面一脸懵。后来才明白，问题出在失稳。失稳，这词听着可能有点学院派，但说白了就是杆子压弯了，或者薄壳突然瘪了。强度计算告诉你材料没屈服，可结构已经没法用了——这种失效，往往没有征兆，比强度破坏更阴险。
咱们做机械设计的，特别是跟钢结构、薄壁件、长细杆打交道的，很容易掉进一个坑：过度关注应力值，而忘了看看那个更敏感的“临界载荷”。我见过不少年轻工程师算完有限元，看见红了一片就加筋板，但对屈曲模态视而不见。甚至有人压根没勾选屈曲分析选项。这事儿不能怪软件，得怪我们自己思路没跟上。今天扯这些，就是想把我这些年踩过的坑、读过的论文和做过的试验揉碎了讲，咱们别端着理论架子，就聊点实在的。
欧拉公式没告诉你的那些破事儿
一说失稳，肯定绕不过欧拉。Pcr = π²EI / (μL)²，每个符号都认识对吧？但真实世界里这玩意儿用得可小心了。首先你得搞清楚“适用范围”，细长压杆才适用，中长杆、粗短杆根本不搭理它。我一直记着大学老师说的：λ≥λp才用欧拉，λs≤λ<λp该用直线经验公式，更低的就得按强度算。λ是柔度，可这λp又随材料变——Q235的λp≈100，Q345的λp≈85。有一回我用Q345算一个支架，死活觉得欧拉临界力给得太高，后来一查，柔度才70，早进非弹性屈曲区了。那时候没人提醒我，自己啃了一个周末的钢结构规范才搞明白。所以啊，别一看见压杆就祭出欧拉，先把柔度算了再说。
还有约束系数μ，这玩意儿也是坑。理论上两端铰支μ=1，一端固定一端自由μ=2，但实际连接哪有那么理想？螺栓连接有间隙，焊接有残余应力，支座本身还有变形。我习惯把μ取大一点，比如理论1.2我可能用1.3，除非你有实测数据。曾经给一个高空作业平台做稳定校核，按固定-铰支模型μ取0.7，结果试验时刚比计算值低了15%就失稳。后来查原因，铰支端有个微小倾角，设计没考虑。吃一堑长一智，现在凡是重要受压件，我必做非线性屈曲分析，并且用初始缺陷比例来探探敏感性，比如按杆长的1/1000给个微小弯曲。安全不能靠拍脑袋。
薄壁壳体：看不见的波才是魔鬼
讲完杆子，再扯扯壳。圆筒受压、受扭或者受外压，简直太容易失稳了。我记得第一次做储气罐分析，按无力矩理论算厚度，应力才50MPa，内压0.8MPa，可是壁厚只取了6mm。结果生产出来水压试验没事，一抽真空罐体突然瘪了——对，是负压! 那玩意儿外压失稳临界压力低得吓人。后来用米赛斯公式一算，临界外压才0.03MPa，而当时抽真空造成的外压差大约0.05MPa，可不就瘪了。这事让我长了记性：真空度、风载负压、甚至操作失误引起的瞬时负压，都得考虑。圆柱壳在外压下的周向波数n=2到n=4都有可能，看你长径比和径厚比了。做设计不能只看内压强度，外压稳定性校核一定要做，尤其那些带夹套的、可能被蒸汽冲洗的容器。
还有轴向受压的薄壁圆筒，更邪门。理论上临界应力可以很高，但试验数据常常只有理论值的30%～60%。为啥？初始缺陷敏感！几何不圆度、局部凹陷，这些在强度分析里可能影响不大，但稳定分析里就成了致命弱点。所以现在的规范，比如ASME VIII-2或者GB 150，都采用以试验为基础的折减系数。我一般设计时，先按理论算出理想临界应力，然后乘以一个打过折扣的安全系数，同时规定不圆度公差。比如要求不圆度≤0.5% DN，且不超过3mm。这个数值是从多次跟质检吵架后得来的经验值。是吧，跟现实打交道多了，才知道那些系数背后都是血泪。
整体失稳与局部失稳：不要只看一阶模态

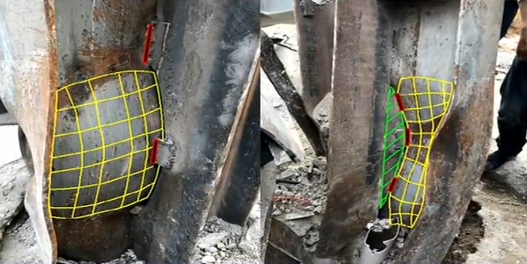

有限元屈曲分析结果出来时，一阶模态往往对应整体失稳，像整个结构侧向弯折。但有时候危险的是局部失稳，可能发生在某个翼缘、腹板或者开孔边缘。我见过一个工字钢梁，整体稳定算过了，可下翼缘局部屈曲没注意，加载后下翼缘像海浪一样皱起来，然后整体扭转垮掉。这类问题在冷弯薄壁型钢里特别突出。分析时一定要多看几阶模态，甚至有时十几阶才出现局部变形。另外，实际加载路径也有影响，比例加载和非比例加载结果可能不同。我现在习惯在非线性分析里引入逐步增加的载荷，并监控位移曲线，寻找分叉点。
还有一点想吐槽：很多人做屈曲分析只看特征值，那个算出来的系数往往是太高了。特征值屈曲假设了线弹性和无初始缺陷，跟现实差得远。我推荐用增量法，配合弧长法，这样能抓到后屈曲行为。虽然计算量会大很多，但得到的极限载荷更靠谱。有一回分析一个桁架式臂架，特征值屈曲系数2.8，非线性算出来才1.6。你说信哪个？安全第一，我选1.6。而且非线性分析还能看出是不是突发性失稳，有没有后屈曲强度可以利用。比如加筋板在局部屈曲后还能继续承载，这是些微妙的地方。
结尾几句实在话
失稳分析说难也不难，就怕想当然。你把材料力学那套东西记得再熟，也得结合实际构造、缺陷和加载方式。设计时多问自己几句：这地方会不会有没预料到的力？这个柔度到底在哪个区间？约束到底够不够？软件算出来的值我需要打多少折才敢用？作为工程师，我们的判断比计算更重要。有时候，一个经验的修正系数比漂亮的理论更救命。我桌边常备着几本规范和一些事故案例集，没事翻翻，比看论文管用。
