临界转速:一次惊心动魄的试车,和那些年我们踩过的坑(资深工程师的实战笔记)

搞了十多年转子动力学,提起临界转速,我脑子里蹦出来的不是教科书上的公式,而是那次试车——转速刚过3000转,轴就开始剧烈扭振,实验室的窗户玻璃嗡嗡响,我跟同事脸都白了。紧急停车、拆检,最后发现设计时居然忽略了基础的弹性支承效应。临界转速算错了,差点闹出事故。从那以后,我每次带新人,第一课就讲这个:临界转速不是纸上的几个数字,是转子的命门

从那次惊险试车说起

那次设计的是一台多级离心泵,工作转速4800rpm。按常规算,一阶临界转速应该在3500rpm左右,足够避开。可实际上,振动峰值偏偏出现在3150rpm。为什么?因为我们用的滑动轴承油膜刚度在动态下衰减了,支承刚度比预想低得多,导致临界转速下移。说白了,就是把边界条件想得太理想了。

临界转速,说穿了就是转子的固有频率与转速频率合拍时出现的共振转速。教科书上说,当转子正好旋转在它的弯曲固有频率时,就会发生弯曲共振。但真实世界哪有那么单纯?陀螺力矩、回转效应、轴承油膜、密封动力特性……一堆因素搅在一起,理论公式常常只能算个大概。

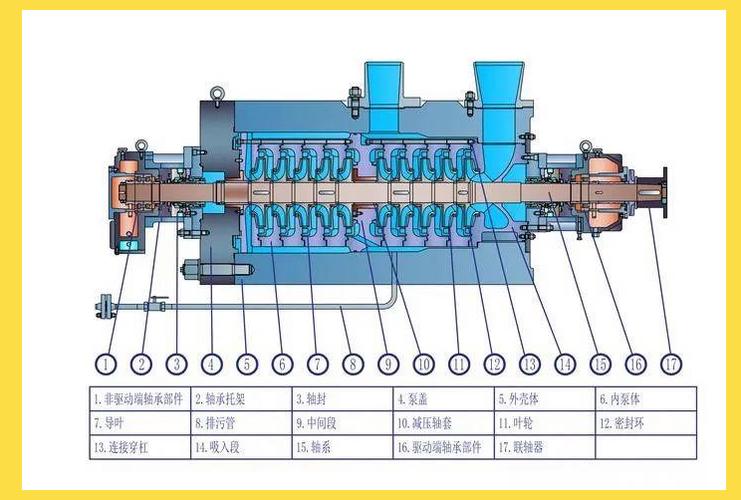

多级离心泵转子结构示意图
多级离心泵转子结构示意图

很多工程师一上来就抱着传递矩阵法的课本算,这没错,60年代的老方法了,对付简单阶梯轴还凑合。可现在的转子动不动就是柔性支撑、干气密封、超临界CO2……有限元法(FEM)才是正经。不过,建模也是个手艺活。我记得有次给一个高速电机转子建模,考虑磁拉力刚度后,临界转速直接偏离了20%。

临界转速到底怎么算?——那些理论之外的门道

你问怎么算?理论公式我不重复了,随便一本《转子动力学》都有。我想说的是工程上怎么估。拿到一根轴,先别急着打开ANSYS,拿个尺子大概量量,轴径、跨度、轮盘重量,用瑞利法手算一下一阶临界转速。瑞利法假设静挠度曲线,精度虽然不高,但能给你一个数量级的直觉。比如悬臂转子,一弯频率大约ω = √(3EI / (m l³)),加上回转效应,实际要低一些。

精细计算,就得上软件。但建模的时候,有几个点特别容易栽跟头——我一个个说。

第一,轴承建模。别再把轴承当成简单的弹簧了。滚动轴承凑合能用赫兹接触刚度,但滑动轴承必须考虑油膜的动力特性:交叉刚度、阻尼。而且油膜刚度随转速、载荷、温度变化,你得做非线性分析。最好能实测轴承动刚度,或者用经验数据修正。

第二,陀螺效应。对细长轴,陀螺效应会提高临界转速;对粗短盘,反而降低。这个效应在二阶以上临界转速时更明显。我曾经算过一根发电机转子,忽略陀螺力矩时二阶临界转速在7000rpm,加上后升到了7800rpm——差之毫厘,谬以千里。

转子陀螺效应示意图
转子陀螺效应示意图

第三,基础柔性。很多时候,转子不是直接装在绝对刚性的基础上,机架、底座甚至基础的刚度都会影响系统固有频率。把基础当成质量-弹簧系统串上去,整个系统的临界转速会降低。那次试车失败就是因为基础共振。

第四,阻尼。阻尼决定振动放大系数,但不怎么改变临界转速值——除非是极大阻尼。但工程上阻尼不好评估,材料内阻尼、结合面阻尼都很玄学。保守起见,按小阻尼算共振振幅,再设计限位措施。

避开临界转速的那些招数

避开临界转速的那些招数
避开临界转速的那些招数

算准了之后,怎么处理?无非两条路:刚性轴设计或者挠性轴设计

刚性轴,就是工作转速低于一阶临界转速,通常要求两者相差至少20%,API标准则更保守。这种设计稳妥,但轴往往做得又粗又重,临界转速极高,成本高。挠性轴,即工作转速高于一阶临界转速,转子要快速通过临界区,避免停留。现在的高速离心机、燃气轮机都用挠性轴,好处是轻巧,但对平衡、阻尼要求高。

挠性轴要过临界,得加阻尼器,比如挤压油膜阻尼器。我在一个高速离心压缩机项目上用过,效果拔群,振动值从120μm降到30μm。但代价是结构复杂,油膜间隙、供油压力都得调校。

还有一招是动平衡。理论上完全平衡的转子过临界应该没振动,但实际不可能完全平衡,残余不平衡量在临界转速会放大成剧烈振动。所以平衡精度等级要按ISO 1940选高一点,比如G1或G2.5。挠性转子还要做高速动平衡,在几个平面上修正。

改设计也能调临界转速。加大轴径、缩短跨距、移动支承位置……都可以把临界转速挪开。但有时牵一发动全身,要综合权衡。

别以为算准就万事大吉——那些隐蔽的坑

搞计算的人容易迷信数字,但现场情况千变万化。比如,温度场会让转子材料弹性模量下降,临界转速也跟着降。高温泵、涡轮增压器就必须考虑热态下的临界转速。我曾经历一台锅炉给水泵,冷态试车好好的,热水态一到工作转速就振,后来才发现是热态下轴的热弯和轴承间隙变化共同导致的临界转速偏移。

再一个,装配误差。轴承不对中、间隙超差,会引入新的刚度非线性,甚至激发亚谐共振。还有密封间隙的不均匀,产生气流激振,可能使临界转速附近的振动更复杂。遇到这种情况,光靠理论计算没辙,得实测升降速过程的伯德图,看极坐标相位变化,才能摸清真正临界点。

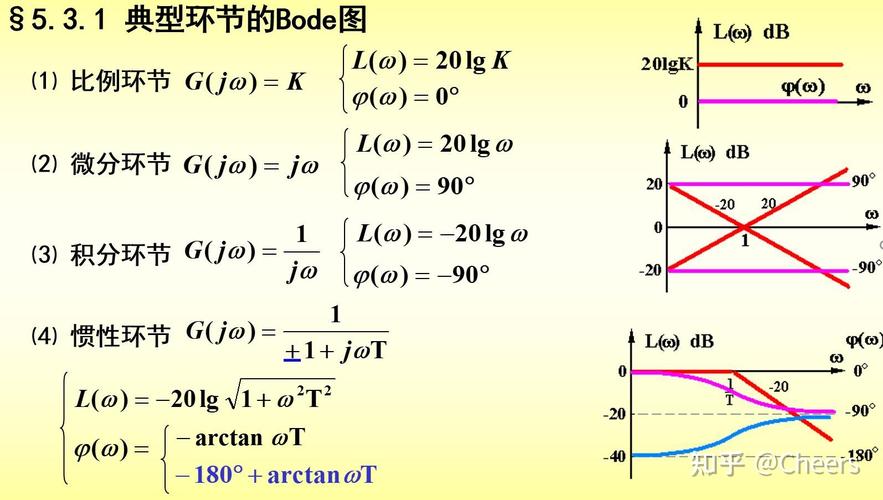

伯德图分析临界转速示例
伯德图分析临界转速示例

还有,很多人只算一阶临界转速,高枕无忧。可对于高速转子,二阶、三阶也可能在工作范围内。尤其是电机带动,有谐波扭矩,可能激起高阶振动。我就见过一台电机,六倍频正好撞上某阶临界转速,导致轴瓦碎裂。所以,对于变速范围宽的机器,要画坎贝尔图,把各阶临界转速与激振线都标出来,避免交叉。

说白了,临界转速是个系统性工程问题,不是算个特征值就完事。从参数选定、仿真建模到测试验证,每个环节都得小心。我现在审图,看到临界转速分析报告只贴两张振型图就了事,一定会打回去——至少要附上坎贝尔图、能量分布图、不平衡响应分析。

好了,啰嗦了不少。临界转速这东西,永远有学不完的细节。但只要你摸过几次失败,下次就会老老实实琢磨。记住,计算是骨架,经验是血肉,而敬畏之心,才是工程师的底线
