搞机械的，谁没在图纸上标过 Ra？但说实话——你到底是真懂，还是在依葫芦画瓢？
我见过太多设计，明明一个普通轴承座，非给个 Ra 0.8，结果供应商报价翻倍，交期拉长，回头还嘀咕‘这客户太事儿’。另一边呢，该严的地方又瞎含糊，比如密封槽底粗糙度乱标，装完就漏油，现场调试一脸懵。所以说，粗糙度这事，是成本、功能和可靠性的交叉点。标对了，皆大欢喜；标错了，要么浪费钱，要么背锅。
别只盯着 Ra，它只是冰山一角
一说粗糙度，脑子里蹦出来的就是 Ra——轮廓算术平均偏差。这数好使，直观，但远远不够。Ra 把波峰波谷一平均，很多信息就丢了。举个例子，两个表面 Ra 都是 3.2，一个像锯齿，一个像波浪，耐磨性、存油能力能一样吗？见鬼了。

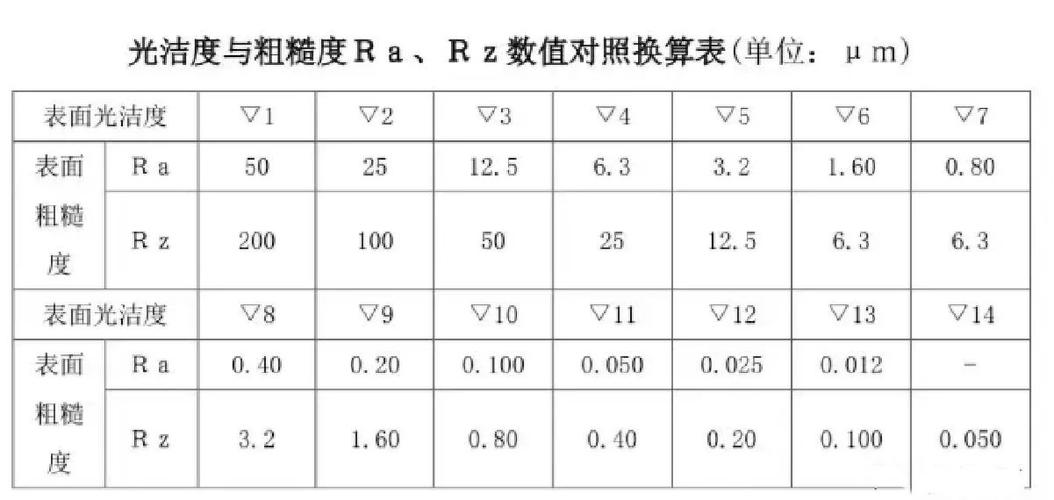

所以，参数得交叉看。ISO 4287 里有一堆，我常用的就几个：Rz（十点平均高度），比 Ra 敏感，对深谷浅峰反应更直接，密封面必须瞅它；Rsm（轮廓单元平均宽度），反映纹理间距，和涂覆附着力、滑动摩擦关系大；还有 Rmr（材料支承率），尤其滑动导轨、缸孔这类，你希望跑合初期高点快磨掉，但基底还得撑得住，Rmr 曲线就能告诉你什么时候该停药……啊不是，是该换设计。不过话说回来，Rmr 得用专门仪器描轮廓，一般厂子未必有，所以——图纸标 Rmr 前，先确认谁给你测，否则就是纸上谈兵。
还有个坑，取样长度和评定长度老有人忽视。默认按 ISO 4288 选，但碰到非均表面，比如铣过后又局部打磨，默认值就扯了。必须得在图纸上注明特殊要求，不然检出来超差，对面一句‘按标准检的’，你都没辙。
标多严，得问问加工师傅和钱包
设计室坐久了，容易把粗糙度当数字游戏——想要 Ra 0.4？写一下就有了。但现实是，每降一个等级，成本可能跳升。车削 Ra 3.2 很轻松，1.6 也还行，0.8 就得精车或者上磨床，0.4 基本得磨或珩，0.2 以下那就得抛光研磨了，价格指数增长。刚入行时我标过一回 Ra 0.4 的铝合金挡圈，不算机加，光外协研磨费就比料钱贵三倍……被采购老大 “追杀” 了一周。

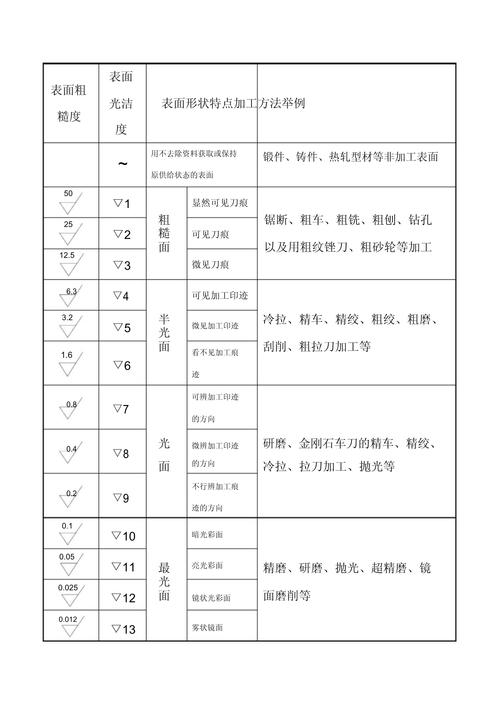

所以，必须结合工艺现实。普通铣床能稳定 3.2，数控铣 1.6~3.2，磨床 0.4~0.8 常见，金刚镗、珩磨能到 0.1 以下，但成本高、效率低。设计时尽量用标准工序能达成的值，比如轴颈与轴承配合，根据工况查表选 0.8 或 1.6，够用就行，别贪细。另外，材料也很重要——铜铝软，容易划，表面粗糙度实测值往往比钢件高一档，标太严就是砸自己脚。
有个诀窍，图纸标注时加个 ‘默认 Ra 3.2 除非注明’ ，省得每个面都写，也逼着自己想想哪些面真需要严控。这习惯救过我的交期。
功能才是大爷，别被光滑冲昏头
粗糙度不是越光越好。多年前做过一个滑动导板，设计想着越光越滑，硬标 Ra 0.2，结果装机就 “叽叽” 响——爬行。为啥？太光滑了，油膜挂不住，变成干摩擦。后来改成 Ra 0.8，搭配交叉网纹，问题解决。所以储油、跑合、密封，各自有偏好的粗糙度范围。
密封面，动密封一般要求 Ra 0.2~0.4，得用 Rz 控制最大谷深；静密封（O 型圈）其实不用极光，Ra 1.6~3.2 就行，但要控制螺旋纹和划痕方向，否则密封圈被削下碎屑，堵阀芯事小，污染系统事大。轴承配合表面，轴颈一般 Ra 0.8~1.6，座孔 1.6~3.2，滚动轴承本身精度高，但别让你的粗糙度毁了它整个寿命。还有疲劳强度，承受交变载荷的零件，表面粗糙度直接关联裂纹萌生，像弹簧、齿轮齿根，通常要求 Ra 0.4~0.8 并注明不许有横向刀痕。
有个常被忽略的点：粗糙度方向。旋转件和静止件的纹理方向如果没搞对，早期磨损快得吓人。例如轴上的油封配合面，纹理必须周向，否则像锉刀一样啃密封唇。标图时加个指示符号——别指望加工师傅猜你的意图，人家只会按通用工艺来。
最后唠叨一句，测量也容易出幺蛾子。便携粗糙度仪很方便，但摆放不稳、方向歪一点，测出来 Ra 能差 30%。碰到争议，我一般都回溯到基准面，用标准大理石台重新夹。还有，肉眼比对样板那种事，除非是粗活，不然少干，尤其 Ra 0.8 以下，人眼分不出来，只会引发扯皮。
总而言之，粗糙度这话题写不全，但核心就一点：它得为功能服务，还要为成本和工艺负责。下次写图纸前，多问自己一句：这个 Ra 值，是当真需要，还是脑子里的惯性？你的钱包和供应商都会感激的。
