说实话，干了大半辈子泵，轴流泵是最让我又爱又恨的东西。爱它的大流量，恨它的小扬程——但这俩偏偏是绑死的。你非要让它干高扬程的活？行，等着汽蚀吧，或者干脆憋死。
今天不整那些虚头巴脑的教材语言，就聊聊实战中碰到的真实问题。你手里那本《泵与风机》还在吧？翻到轴流泵那章，对照着看，保证比你自己瞎琢磨强。
一、为什么轴流泵总在大流量低扬程里打转？
一句话——它的做功方式是靠升力，不是靠离心力。叶轮把流体“推”出去，而不是“甩”出去。所以流量天生就大，但每一级能加的压头很有限。扬程一般不超过 15 米？那是单级。你要是见过那种矿井排水用的大型立式轴流泵，扬程照样能到二三十米，但那是多级串联的结果，不是这玩意儿天生神力。
选型的时候最容易犯的毛病是什么？——拿离心泵的思路来套轴流泵。客户说要 5000 方每小时，扬程 50 米。我直接告诉他：别想了，换混流泵或者干脆上离心泵串并联。轴流泵的比转数 ns 通常大于 500，你算算，要满足那个扬程，转速得飙到多少？电机都得哭了。
还有那个流量扬程曲线的陡降特性。轴流泵的 H-Q 曲线是马鞍形的，有一段正斜率区间。什么意思？就是流量一旦偏离设计点，扬程可能先升后降，搞不好就进入不稳定工况。你设计工况选在鞍点左侧还是右侧？这个可是有讲究的。我见过一个工程案例，泵在小流量区间振动剧烈，最后发现是工况点落在了正斜率段，整个管道系统都在共振。后来把叶片安放角调了一下，绕开了那个雷区，世界清净了。

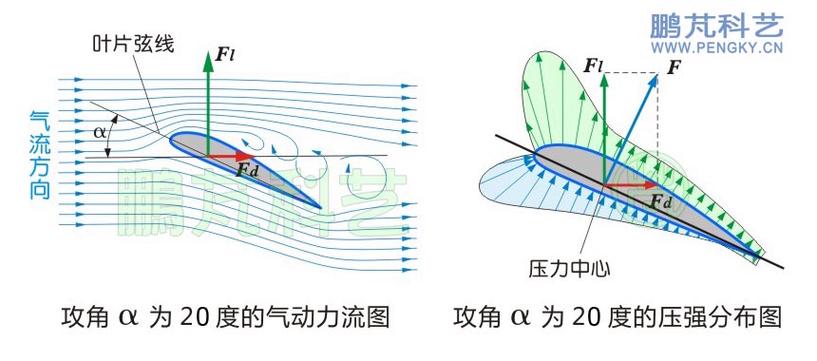

二、叶片设计：攻角、安放角与那些看不见的漩涡
轴流泵的叶片本质是机翼。翼型剖面是 NACA系列或者更老的四位数字翼型。设计的时候要给定攻角，也就是翼型弦线与入流方向的角度。这个角度如果太小，升力不够，流量上不去；太大，直接失速，效率崩盘。我记得第一次设计时，没经验，按教科书推荐的最大升阻比攻角选了 4°，结果实际运行效率只有 68%，后来调到 2.5°，效率飙到 83%。就这 2°的差别，气死我了——但这就是真实世界，理论值必须经过试验修正。
另一个关键参数是叶片安放角——它在轮毂处和叶尖处通常是不同的。这就是所谓的扭曲叶片。为什么？因为叶尖的圆周速度大，相对液流角跟轮毂处完全两码事。你要是不扭，叶尖附近就是负攻角，叶根附近则是大正攻角，失速就从叶根开始，然后扩展到全叶。那些看着像扭曲的麻花一样的轴流泵叶片，不是为了让造型好看，是为了每段半径上都有合理的攻角。
说到漩涡，轴流泵尾部那根旋转的尾流涡带，看着挺酷，实际是能量损失。涡带还会引起水力振动。解决的常用办法是在叶轮出口加导叶。导叶把环量回收一部分，改造成轴向流。但导叶与叶轮之间的轴向间距可不能随意定。太近了，叶片出口的尾迹直接砸在导叶上，脉动强烈；太远了，环量又耗散了。一般取叶轮直径的 0.05～0.1 倍，还得验证一下旋涡的衰减。

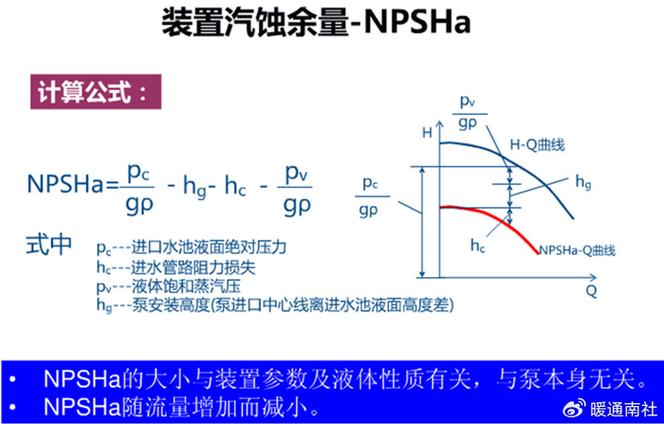

三、汽蚀余量——轴流泵的隐形杀手
轴流泵的汽蚀性能是出了名的差。为什么？因为叶片长，叶尖线速度高，局部负压区大。你算 NPSH 余量的时候，必须把装置汽蚀余量留得比必需汽蚀余量大 0.5 米以上——这是《泵站设计规范》GB/T 50265? 还是《机电设计手册》里的——反正我都是按 0.5 米起步，特殊情况到 1 米。千万别省这半个米，省了它，泵在运行三个月后，叶片边缘全是蜂窝状麻点，那画面……惨不忍睹。我接过的返修案例里，至少三成是汽蚀导致的叶片穿孔。
更阴险的是，汽蚀在初期是听不到噪声的，你要靠振动监测和压力脉动检测才能发现。轴流泵的汽蚀压力脉动频率一般是叶片通过频率（BPF = z × n / 60），也就是叶片数乘以转速。要是发现 BPF 附近的振动幅值突然上升，赶紧查入口液位和温度。入口液位下降会引起装置汽蚀余量降低，温度升高则饱和蒸汽压上升，都会把泡诱发出来。
安装高度这事，轴流泵尤其敏感。因为是低扬程，往往直接泡在水里或者紧贴水面。立式轴流泵的叶轮中心线距进水面的最小淹没深度，不是你想淹多少就淹多少。太浅了会吸气，形成漩涡，把空气卷进叶轮，那不只是汽蚀，是整个流量掉了一半。规范里有个经验公式：淹没深度 ≥ 0.5 × D × (1 + V / (2gH))? 大概是那个意思，具体的我记不太清了，但核心是留裕量。
四、安装与运行：几个让人抓狂的细节
轴流泵的叶片与叶轮室之间的间隙，可不是随便留的。间隙太小，叶片顶端会刮擦，甚至碰壳；太大，叶顶泄漏流会产生横向涡，效率下降且诱发振动。一般控制在叶轮千分之一到千分之二的直径范围。比如直径 1000mm 的叶轮，间隙 1～2mm。实际制造中，由于转动件与静止件的偏心，间隙可能一边紧一边松，导致动态不平衡。所以我建议安装时用塞尺多测几个点，或者在叶轮外缘贴千分表检查跳动。
还有那个启动方式。轴流泵的功率特性曲线是流量越小，功率越大（因为扭矩变大了）。所以你要是关死出口阀启动，电机就过载了。正确的做法是——全开出口阀启动！这和离心泵的习惯完全相反。很多新手把离心泵那套拿来用，结果一启动，过流保护就跳了，甚至烧毁电机。我真见过一个倒霉蛋，连续烧了两台 45kW 电机，后来才发现是出口阀没打开。
再吐槽一下导叶与泵壳的配合。那些可调叶片机构，看着高级，但水下的滑动副很容易锈死。你半年动一次叶片，发现丝杆拧不动了。所以现在很多厂家改用无油润滑轴承外加不锈钢包裹，但价格嘛……你懂的。我的建议是，不是特别必要，别选那种可调安装角的，固定式的结实耐用。
五、计算与选型：别让参数骗了你
选型时，厂家样本上给的特性曲线往往是清水试验数据。你实际输送的是含沙水？污水？那性能曲线得修正。含沙量大于 200ppm 时，效率和扬程会急剧下降，尤其轴流泵这种大流量泵，磨损速率惊人。我做过一个黄河边上的泵站项目，泵壳在第三年就被砂砾打穿了，后来在内壁贴了耐磨陶瓷衬里，才算多撑了两年。
另外，电机的转速配合也要小心。轴流泵通常在低速大扭矩下工作，直连电机转速 980rpm 或者 740rpm。你为了凑流量，打算用变频器调速？可以，但要注意扭矩随转速平方下降，低速下叶轮可能无法克服静水压差，导致没有流量。还有，变频器产生的谐波可能引起电机额外的发热，你得重新计算轴功率。
最后提一句，工况点校核一定要用实际管路的特性曲线，而不是随手估计的管路阻力。我曾见过一个项目，设计时按 80m 管道长度算阻力，实际装了 120m 还有五个弯头一条 D N300 的底阀，结果轴流泵的运行点偏离设计工况 30%，效率掉到 55%，电机电流超了 15%。没办法，只能切割叶轮外径——但轴流泵切叶轮对性能影响不是线性的，切了 5% 直径，流量只降了 8% 扬程却降了 12%，反而歪打正着满足了新工况。但这种操作不推荐，因为改变了叶片翼型的展弦比。
所以，选型阶段就把管路算清楚，别把变量留到现场去痛苦。等你憋着劲去试运行，发现泵不出水，那才叫欲哭无泪。
行了，先说这些吧。轴流泵的坑远不止这些，什么叶片动平衡、密封环磨损、进水箱涡流……以后再聊。希望这堆碎碎念能让你少走点弯路，毕竟我在那上面摔过的跤，够写一本书了。
对了，最后强调一句：千万、千万别用离心泵的思维去碰轴流泵，不然你会怀疑人生的。
