说实话，干机械设计十几年，离心风机这玩意儿看起来简单，一个蜗壳一个叶轮，让电机带着转就完事。可真到了自己做选型、校核或者反向优化的时候，那真是踩坑踩到怀疑人生。特别是一些书本上讲得“完美”的公式，搬到现场总差那么点意思。今天不想罗列规范，就聊聊实际干活时碰到的几个要命问题——顺便记录一下解决过程，也算给自己提个醒。
比转速——你越不想算，它越拧巴
刚入行那阵子，我特别烦比转速这个参数。感觉它就是用来折磨人的，又是转速又是流量又是压头，还得搞单位换算。后来吃了几次亏才明白，这玩意儿其实是决定风机类型的第一道门槛。你说你选了个离心风机，但比转速偏高，结果效率上不去，噪音还大，那纯粹是自己给自己找不痛快。
具体说，比转速ns = n * Q^0.5 / H^0.75（n是转速，Q是流量，H是全压）。注意单位必须一致，工程中常用Q单位为m³/s，H为Pa，n为r/min，出来的ns是个无因次量？其实传统上是有因次的，但约定俗成。这个公式大家都背过，可真正用起来，很多人忽略了叶片出口角的影响。我见过一个案例，某项目要求风量45000m³/h，全压1800Pa，一个同事按传统后向叶轮设计，结果运行后振动大，还超电流。后来一算比转速，发现其实更适合用前向叶轮。但前向叶轮的扭矩特性又不一样，折腾了好几天。

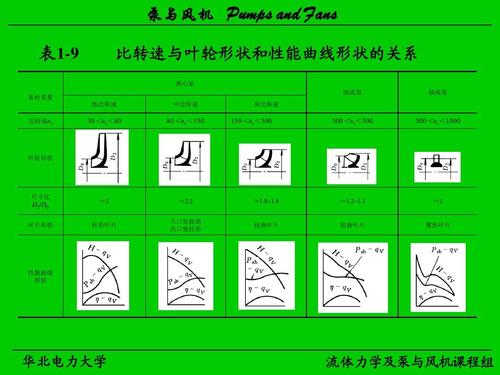

离心风机比转速与叶轮类型关系图
所以啊，选型前先老老实实把比转速算明白，别嫌麻烦。算出来小于15，基本就是后向叶轮的菜；超过40，那可能得考虑轴流或者前向了。当然这是经验值，具体还得看介质和安装空间。还有个容易踩的坑——转速的实际取值。你按电机同步转速算的比转速，和实际运行转速差不少，因为皮带打滑、电压波动都会影响。最好用实测转速去校核。
蜗壳型线：不是画个阿基米德螺旋线就完事
很多人画蜗壳，直接拿螺旋线一拉，看上去挺像样。可实际加工出来，性能就是跟CFD模拟差一截。原因多半在于你没考虑蜗壳宽度和叶轮出口的匹配关系。
我记得有一次做风机改造，原机噪音超标，我们重新设计蜗壳。理论上蜗壳的张开度A按等环量法计算，但实际还要考虑蜗舌的间隙。蜗舌半径太小，气流冲击声大；太大，则低压区形成回流。当时我们调试了三次，最后把蜗舌间隙调到叶轮外径的5%左右，噪音才降下来。

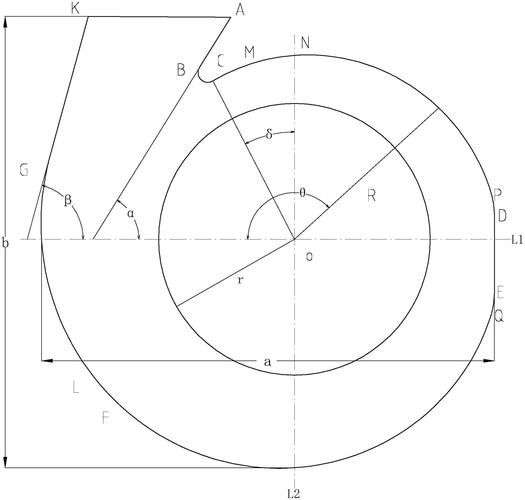

离心风机蜗壳与蜗舌间隙设计示意图
还有，蜗壳的出口扩散角。很多人为了省空间，把扩散角做得很大，结果气流分离，静压恢复效率直线下降。一般建议扩散角不要超过12度，但实际空间不够时，我宁愿做成阶梯状扩压，也不要一个猛角到底。这个坑，估计搞过工业风机的人都懂。
再补一个细节：蜗壳的螺线起点和终点，最好与叶轮旋转方向匹配。我见过有图纸画反的，气流直接撞壳壁，效率低得吓人。

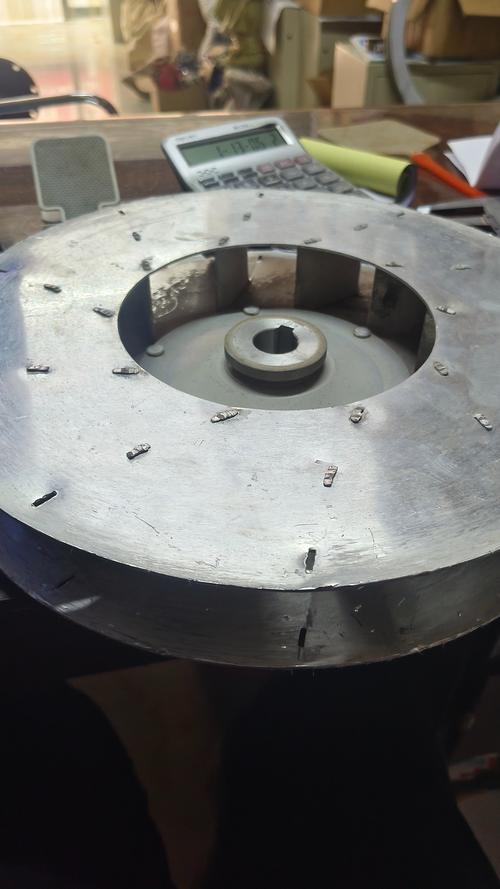

叶轮平衡与振动：现场试出来的真理
叶轮平衡与振动：现场试出来的真理
说到振动，离心风机最常见的故障源之一就是叶轮不平衡。理论上一套转子做动平衡，残余不平衡量要符合GB/T 9239标准。但装配到现场，风温、积灰、磨损都会让平衡状态发生变化。我建议设计时就在叶轮上预留平衡块安装位置，别等现场贴夹子——那种临时平衡块飞出来可要命的。
有个活，客户反馈风机振动值到7mm/s，超了ISO 14694的报警值。我们现场一看，叶轮重度积灰，而且积灰不均匀。清灰之后振动降到2mm/s。后来我们给进风口加了防尘网，彻底解决。所以啊，有时候不是设计问题，是工况没考虑周全。
叶轮的材质选择也有讲究。对于含尘气体，前向叶轮极易磨损，后向叶轮更抗造。但后向叶轮尺寸大，转速高，平衡要求更高。权衡之下，许多环保风机选用后向板式叶轮，牺牲一点效率换寿命。
电机功率和启动扭矩：算完再庆祝也不迟
选电机的时候，很多工程师只算稳态功率，忽略了启动过程。离心风机不带变频器直接启动，那启动扭矩可不容小觑。特别是叶轮惯性矩大的时候，电机选小了，星三角都带不动，直接跳闸。
我之前遇到一个情况，设计一台30kW的离心风机，负载计算只有22kW，想着留点余量选了30kW。结果现场一启动，电机拖不动，电流飙升。后来一查，叶轮直径1.2米，转动惯量巨大，启动时间太长导致热保护。最后还是换了45kW电机，或者加装了软启动器。你说闹心不闹心。
所以，建议在选电机前，至少按公式T = J * α估算一下启动扭矩，α取额定转速下的角加速度，时间按10秒算。条件允许就上软启动，不丢人。
还有，电机功率计算时别忘了机械损失和传动损失。皮带传动一般效率92%，直连能到98%。我们有个客户为了省成本用皮带，结果实际风量总差一截，最后发现是打滑了，勒紧了才好。
对了，控制柜里的热继电器整定值也得相应调好，别默认按电机铭牌电流。现场经常有整定值偏小导致误跳闸的。
好了，说了这么多，核心就一句话：离心风机没有想象中那么简单，也没那么玄乎。把每个参数背后的物理意义吃透，多跑现场，比什么都管用。
