说实话，叶片泵这东西，看着不起眼，真正做起来挺折腾人。我干了十二年液压设计，前两年不敢说自己懂叶片泵，越深入越觉得坑多。
先搞清两个基本问题
叶片泵靠什么干活？说白了就是转子转，叶片在槽里滑动，贴着定子内表面跑。定子形状决定了排量和脉动。按照作用次数分，有单作用和双作用。单作用常用于变量泵，双作用多数是定量泵，对称布置，径向力抵消，轴承寿命好。
但你要是以为选个标准件就完事，那真太天真了。设计的时候，叶片数和定子曲线的匹配是个大坑。比如常用叶片数Z=9，但有些场合用13片，为什么？看脉动系数，奇数能有效减小流量脉动幅值。

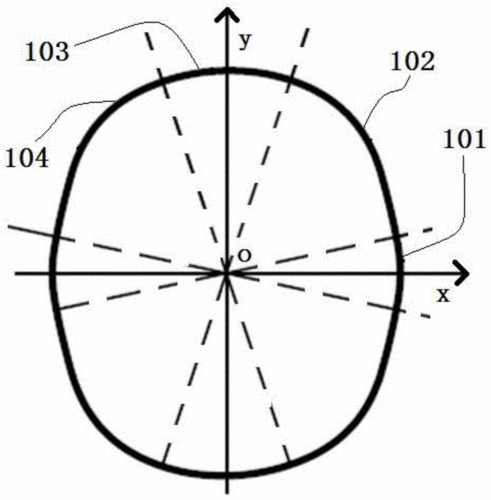

上面这张图是典型双作用泵的定子曲线，我们一般用修正的阿基米德螺旋线或正弦加速度曲线。用圆弧-摆线组合也常见。关键是让叶片的径向加速度连续，否则会有冲击，噪音和磨损跟着来。
叶片倾角，不是拍脑袋定的
双作用泵叶片通常有个前倾角，常见的是前倾10°到14°。为啥？为了减小叶片顶部对定子壁的摩擦。但倾角大了也不行，叶片受力恶化。我见过有人为了降噪调到16°，结果叶片断裂——这就是没算准。
具体计算时，要判断叶片在槽内是依靠离心力甩出还是靠液压压力推出。低速工况下，离心力不够，就得设计强制回程机构，比如弹簧或液压柱塞。这个环节往往被忽略，导致泵启动时吸空。
对了，定量叶片泵排量公式是 V = 2π·e·b·(R-r)·Z，里面还要修正叶片厚度。e是偏心距，b是叶片宽度。单位就不啰嗦了，注意量纲一致性。
材料、配合间隙，直接决定寿命
叶片和定子哪个硬？通常定子硬度高，叶片磨损后更换便宜。也有人用粉末冶金做叶片，多孔含油，降低噪音。我自己偏爱高速钢+涂层，耐磨但成本高，得看客户预算。
油液清洁度不容忽视。叶片泵对颗粒敏感，NAS 8级是底线。现场反馈老是烧泵，查下来是滤芯没换，油里全是铁屑。
叶片与槽的配合间隙，我一般取0.03~0.05毫米，具体还要看材料的热膨胀系数。间隙小了热变形卡住，大了泄漏效率暴跌。有时候供应商提供成品备件，为了省事用大间隙，结果噪音和容积效率双双不达标。
变量泵的偏心控制，总觉得很玄？

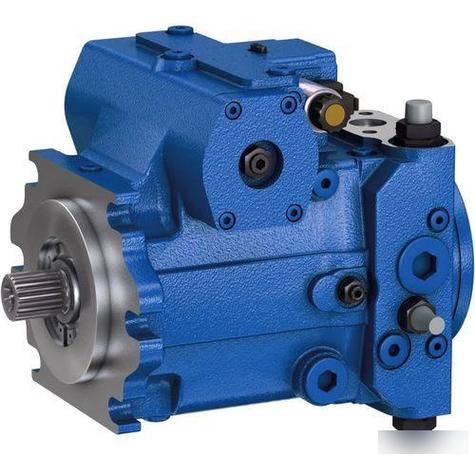

单作用变量泵通过改变偏心距来调节排量。最经典的是压力补偿变量，用弹簧和液压反馈力平衡。但实际调试时，弹簧刚度和预紧力互相牵制，调一个变另一个。我建议先用仿真算初值，再上试验台微调。
经验数值：压力死区约2~3MPa，流量下降斜率控制在0.5~1 L/min/MPa。还有，变量机构容易抖动，多半是阻尼孔设计不当。加大阻尼虽然稳定，但响应变慢，这是个权衡。
选型对比：为什么不用齿轮泵或柱塞泵？

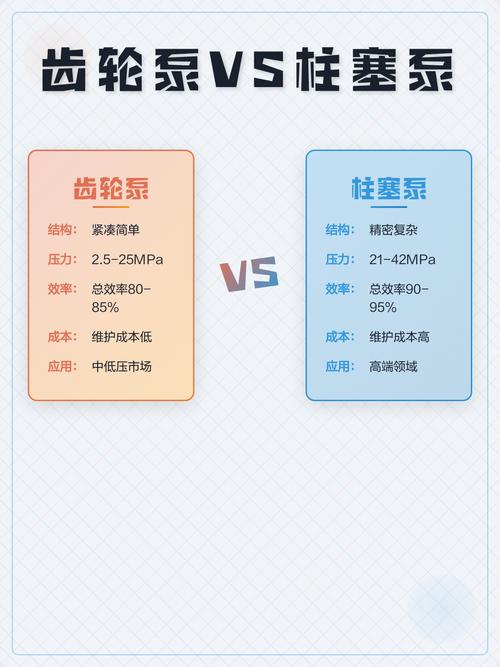

齿轮泵便宜但压力脉动大，柱塞泵效率高但贵。叶片泵卡中间，压力范围6~30MPa，排量从几十到几百毫升每转。你问我选哪个？看转速和介质。矿物油没问题，如果介质是水乙二醇，叶片材料必须抗水解，涂层就得换。
另外，叶片泵的转速范围一般600~3000 r/min，高速或低速都会使效率下降。选电动机前，先校核泵的驱动功率。
常见故障：卡死与咬伤
叶片卡槽，大多是因为间隙不合适，上面讲过。定子内表面“咬伤”是另一个坑。这通常是润滑膜破裂，原因是油温过高或油品粘度太低。检查时，看看定子表面有没有拉痕。要是看到金属粉末，趁早换油别问我怎么知道的。
还有压力冲击导致的叶片断裂，有时候并不是强度不够，而是定子曲线过渡不好。在仿真里看看加速度曲线，如果出现尖角，就要优化过渡段。
标准和测试
国内有JB/T 5124规定叶片泵的型式参数和安装尺寸。测试按JB/T 7039来，额定压力下跑100小时，效率下降不能超过5%。别忘了做长寿命试验，我们曾经在2500r/min下跑了2000小时，还算顺利。
说到底，叶片泵没有神奇的公式，全是细节。选型、材料、曲线，哪一个都能让你翻车。希望这篇笔记，能给同行们省点时间。
