说实话，我见过太多刚入行的工程师被储罐设计坑得满头包。教科书上的公式明明算出了壁厚，结果水压试验时还是出了问题。问题出在哪？往往不在公式本身，而在那些公式背后的假设条件。
先聊聊壁厚计算这回事
常规的壁厚计算，大家都会用GB150或者API 650。比如按GB150，内压圆筒计算厚度是 δ = PD/(2[σ]tφ – P) + C2，但有几个系数你得注意。焊接接头系数φ，你取多少？如果是双面焊全熔透，φ可以取0.85还是1.0？这直接影响到最终壁厚。别小看这0.15的差距，对于直径10米的罐，那可是几吨钢材的重量。
再一个就是腐蚀裕量。我以前碰过一个项目，设计方给不锈钢储罐加了3mm的腐蚀裕量，结果造价直接上天。不锈钢本来就不需要那么多余量，除非你知道介质里有氯离子。

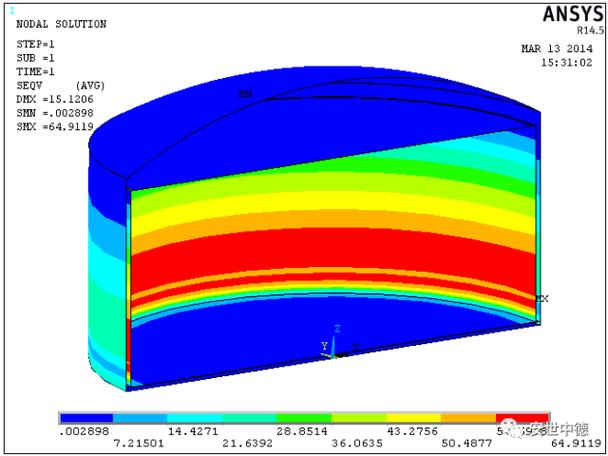

话说回来，壁厚算完还得校核最大允许工作压力（MAWP）和外压稳定性。外压时那种大直径薄壁罐，一个风载荷就能让罐体失稳，像捏易拉罐一样。想想就头大。
支座设计才是真功夫
很多人的计算书里，支座只算一个简单的基础支承。但实际上，支座处的局部应力往往是储罐破坏的源头。鞍座、裙座、支腿，每种支座形式都有自己的一堆麻烦。

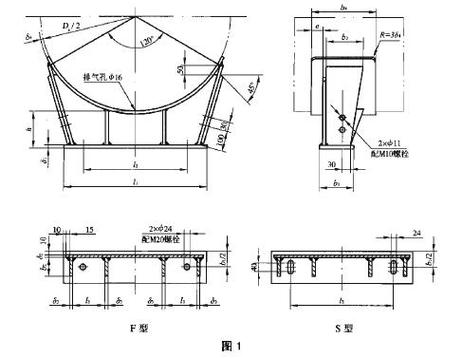

就拿卧式储罐的鞍座来说，包角多大？120°还是150°？包角大了，应力集中是小了，但材料没用多少？包角小了，鞍座顶部的峰值应力能超过材料屈服强度好几倍。还有啊，鞍座位置的选取可不是随意的，得靠到封头一侧，让封头帮点忙。这里有个经验值，鞍座中心线到封头切线距离应小于或等于0.25倍的筒体内径。
说到局部应力，就得提WRC 107或WRC 537这种分析方法。不过说实话，现在很多人用有限元一根筋地算，却忽略了模型边界条件。我见过有人把接管轴向力当成径向力加载，结果算出来的应力离谱得要命。真是哭笑不得。
接管与补强——细节里藏着魔鬼
储罐上布满了各种接管。开孔补强是必须的，但很多人不知道怎么补强才合理。等面积补强法，看起来简单，但补强范围怎么取？有效补强高度？你得根据接管和壳体厚度来计算。而且补强圈不是随便焊一圈就完事了，补强圈上的焊缝要连续焊吗？还是断续焊？这直接关系到是否容易产生应力腐蚀开裂。
有一次去现场，看到一个罐上的补强圈没开排气孔，焊接的时候里面憋着气，焊缝出来了气泡。后来用超声波探伤，发现大片未熔合。那场面，真是丢人现眼。
还有接管法兰的扭矩。法兰紧固时如果预紧力不均匀，接管根部的弯矩会叠加到壳体上。所以我们常在图纸上标注法兰允许受的扭矩值。但这个值怎么定？通常按法兰等级的额定值再乘个折减系数。说实话，这个折减系数有时候真的凭感觉。
制造与检验——最后一道防线
设计再完美，制造一塌糊涂也白搭。储罐的焊接工艺评定（WPS/PQR）你做了吗？焊条烘干温度对不对？焊接顺序怎么安排？这些都会影响焊接残余应力。特别是大型储罐的现场组对，焊缝收缩量怎么预留？有时候下料尺寸没问题，但焊完就缩了，最后对口错边超标。
检验方面，射线检测的抽检比例是多少？按GB150，一般压力容器A、B类焊接接头应进行射线或超声检测，但局部检测和100%检测的成本差异非常大。有些人为了省成本，只做局部检测，然后心存侥幸。我见过一次事故，就是漏检了一个裂纹，后来扩展成贯穿性开裂，导致泄漏。这可不是开玩笑的。
还有水压试验。试验压力怎么确定？什么时候做？环境温度低于多少就不能做了？这些细节都有讲究。记得有年冬天，一个施工队在零下十度做水压试验，结果罐体上的接管脆性断裂，幸好没人受伤。

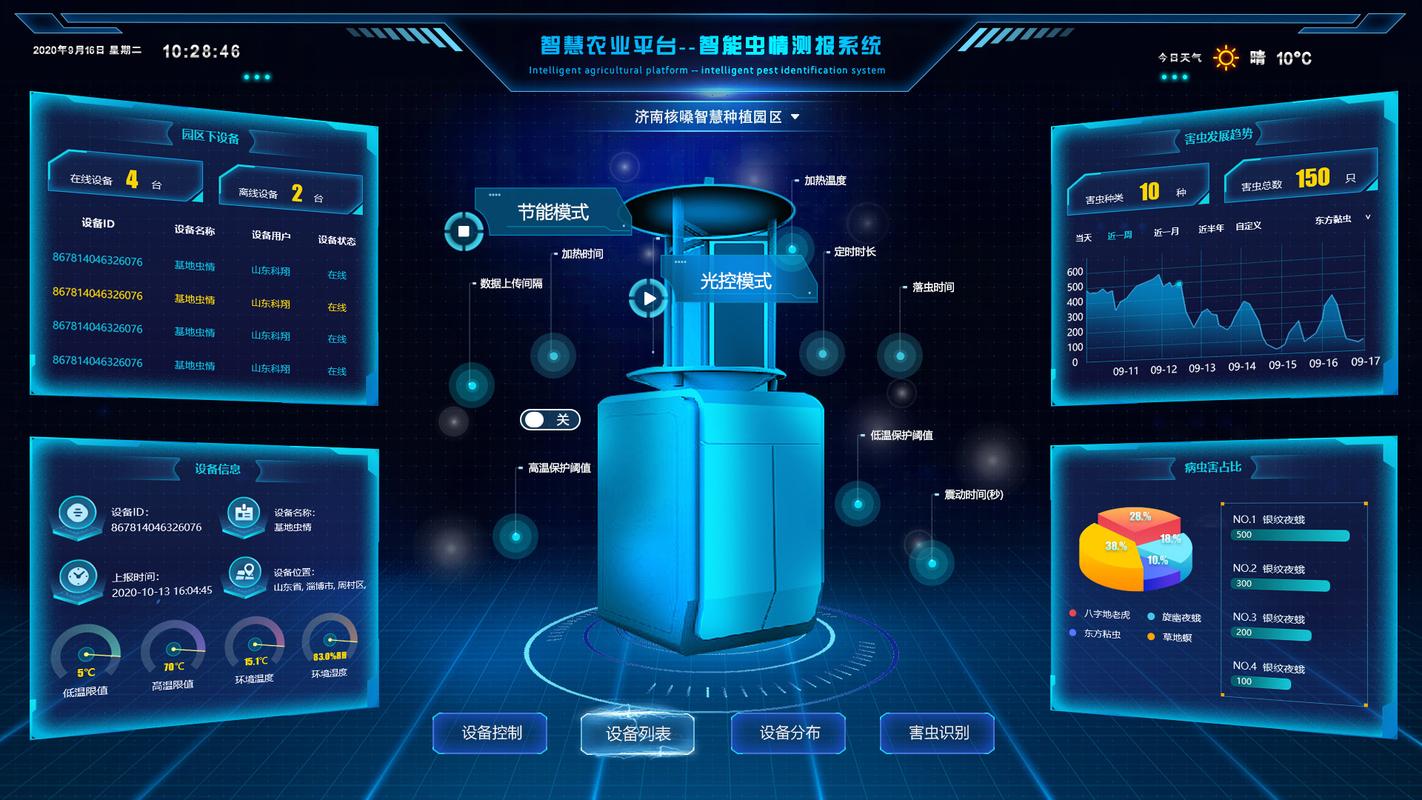

聊聊数字孪生和智能管理
可能有人觉得储罐这种传统设备跟智能化不沾边，但这些年随着传感技术发展，很多工厂开始给储罐加装在线监测系统。通过应变片、光纤传感、声发射等手段，可以实时监测罐体的健康状态。比如声发射技术能捕捉到裂纹扩展时释放的弹性波，从而预警。
在运维阶段，基于风险的检验（RBI）是一种很实用的方法。根据储罐的失效概率和后果，动态调整检验策略。同一个罐区里，高风险的罐多查，低风险的少查，优化资源配置。
这些技术虽然不是设计阶段必须的，但如果你在设计时预留了传感器安装接口，以后智能化升级会方便很多。
结语
储罐设计没有想象中那么难，但也绝不简单。说白了就是要在强度、刚度、稳定性、疲劳、制造工艺和成本之间找平衡。这里分享的只是冰山一角，实际工程中还有更多细节等着你去探索。对了，最后友情提醒一下：下次做罐子，别忘了把地震载荷的地震影响系数周期修正算上，别问我为什么知道。
