先说个让我印象深刻的教训吧。几年前跟进一个化工厂的改造项目，管线不长，介质是高温蒸汽，压力也就4.0MPa。当时觉得简单，选材上随手就写了20号钢，结果试压的时候法兰面直接泄漏。后来一查，温度超过425℃的时候20号钢的许用应力掉得厉害，根本撑不住。那次之后我就明白了，管道的选材不能只看压力和介质，温度才是老大。
选材不是查表那么简单
很多刚入行的同事喜欢拿着HG/T 20553或者GB/T 14976直接翻材料，但说实话，标准只是底线，真正决定性的因素是介质腐蚀性、操作温度、还有焊接性能。比如输送醋酸介质，你选304不锈钢？那等着被腐蚀吧——你得考虑316L甚至双相钢。又比如高温工况，20号钢不行，12Cr1MoVG就靠谱得多，但焊接工艺要求也高，焊完后还得热处理，这些隐性成本都是钱啊。
还有一点容易忽略：晶间腐蚀。奥氏体不锈钢在敏化温度区间（450-850℃）停留时间过长，就可能在晶界析出碳化铬，导致耐蚀性急剧下降。所以焊接工艺评定的时候，一定要控制层间温度和热输入。别问我怎么知道的，我们车间曾经有一批管件焊完没做固溶处理，用了不到半年就出现细微裂纹，最后全部报废。
选材另一个坑是低温冲击韧性。你设计一条输送液化天然气的管线，材料要是没有通过-196℃的低温冲击试验，那再厚的壁厚也是白搭。曾经有个项目，设计人员图省事选了16MnD，结果到货后发现材质证书上冲击功不达标，整个批次拒收，工期直接推迟一个月。所以说，选材前一定要确认设计温度下的材料最低使用温度，这个在GB/T 20801.2里写得很清楚。
壁厚计算：公式背得熟，但别忘了附加量
管道壁厚的计算，GB/T 20801.3给出了基本公式：t = (P * D) / (2 * [σ] * E + 2 * P * Y)，其中[σ]是材料许用应力，E是焊接接头系数，Y是温度修正系数。公式本身不复杂，但实际设计时，你得加上腐蚀裕量、螺纹或沟槽深度、还有制造偏差。很多新手在这里栽跟头，直接把计算壁厚当名义壁厚来校核，结果忘了加腐蚀裕量，导致管道实际强度不够。

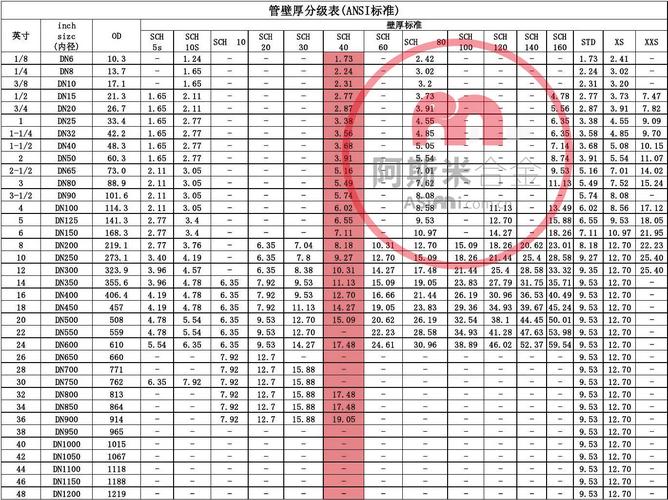

举个具体的例子：设计压力5.0MPa，公称直径DN200，材料为304不锈钢，操作温度200℃，查表得[σ]=122MPa，取E=0.85（无缝钢管一般取1.0，但如果是焊接钢管，系数就低），Y=0.4。代入公式，理论壁厚约5.6mm。但如果你再加上2mm腐蚀裕量，还有制造公差（一般不考虑的话，我们就按12.5%的负偏差），那名义壁厚至少得取8mm。有人会问，那我直接取Sch40（壁厚8.18mm）行不行？算一下，实际可用厚度是8.18-2=6.18mm，比5.6mm大，所以没问题。但如果你选取的是Sch20（壁厚6.35mm），那去掉腐蚀裕量后就不够了，这就是典型的踩坑例子。
还要注意，壁厚计算时不要忘记流体冲刷和磨损的附加量。如果介质含固体颗粒，哪怕浓度很低，长期运行下来壁厚会减薄。我见过一些输送煤浆的管道，设计时没考虑磨损，运行三年就出现泄漏，最后只能换管。所以经验丰富的人会在腐蚀裕量基础上额外加1-2mm磨损余量，尤其是在弯头部位。
应力分析：静态分析只是入门，动态才是魔鬼
很多工程师做完壁厚校核就以为万事大吉，但管道应力分析才是真正决定成败的环节。尤其是高温循环工况，如果热膨胀补偿不够，管道会对设备接口产生巨大的推力，轻则引起泄漏，重则把压缩机轴给顶歪了。咱们做分析时，除了要计算一次应力（内压轴向应力、重量应力）和二次应力（热胀应力），还要关注偶然载荷，比如风、地震、安全阀泄放反力。
再说说动态分析。管道内部的流体脉动、水锤、气柱共振，很多时候不是简单的静力能搞定的。有一次我们给往复压缩机设计出口管线，静力分析都通过了，但现场投运后剧烈振动，连支架都震松了。后来才知道是气柱固有频率和压缩机激发频率重合了，产生了共振。解决方法是调整管长，或者加一个缓冲罐，改变气柱的声学长度。这种问题，用CAESAR II或者AutoPIPE做模态分析就能提前发现，但前提是你得有意识去做才行。
固定支架的位置也是关键。一个常见的错误是把支架放在离弯头太远的地方，导致热胀位移被限制，产生过大的二次应力。记住，固定支架应该设置在两个弯头之间，让管线能够通过自然弯曲来吸收热位移。另外，导向支架的间隙要控制好，间隙太大，管线容易发生蛇形弯曲；太小，又会卡住导致摩擦力太大，影响热胀的滑动。这里经验值一般是2-3mm。
还有冷紧的问题。低温管道或者高温大温差管道，为了降低运行中的热胀应力，可以预先冷紧。但注意，冷紧量不是随便取的，需要根据操作温度、材料线膨胀系数和管道长度来计算。而且冷紧只能降低二次应力，不能降低一次应力，别搞混了。
支吊架的选型：看似简单的活，其实全是细节
支吊架的设计往往被轻视，但现场问题大多出在这。弹簧支吊架适用于垂直位移较大的场合，但选型时要仔细计算安装载荷和工作载荷的差值，一般推荐差值在25%以内，否则冷热态载荷变化太大，容易导致弹簧压死或脱开。恒力弹簧架更高级，但价格也高，适用于需要严格限制位移的场合，比如汽轮机接口。
变力弹簧架就简单多了，但它的载荷随行程变化，所以不能用在要求恒载荷的地方。如果管线有保温，要注意管夹的保温厚度计算，别让管夹的宽度不够，压坏保温层。另外，All thread rod（全螺纹吊杆）的规格选取很重要，一定要按最大载荷校核其拉伸强度，并且要考虑动载荷系数。很多项目里，吊杆细得像根面条，看着就让人心虚。
还有个细节：摩擦。滑动支架的摩擦系数，钢对钢一般取0.3，钢对聚四氟乙烯可以降到0.1。如果你的管道位移量大，摩擦力就大，这个力会传递到设备接口上。所以，大位移管道优先考虑滚珠支架或摩擦系数低的滑动材料。

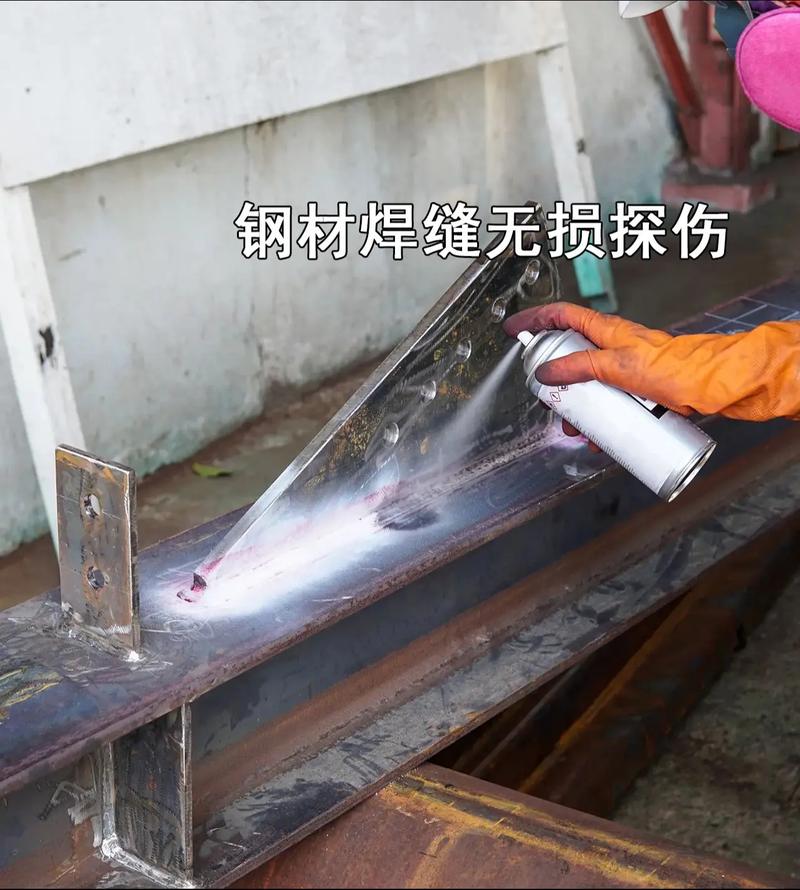

焊接和无损检测：别为了省钱省掉可靠性
说是管道设计，但焊接和检测直接关系到安全性。设计文件中，必须明确焊接接头系数E的取值，这个值直接影响壁厚。一般无缝钢管取E=1.0，直缝或螺旋缝钢管根据无损检测比例取0.85或1.0。如果你要求100%RT检测，那E可以取1.0，但检测成本高。对于压力管道，GB/T 20801.4要求对于介质为易燃、有毒的高风险场合，必须100%RT或UT，这个钱不能省。
焊后热处理条件也要明确。比如碳钢管道，当壁厚大于19mm时，或者连接异种钢时，一定要考虑焊后热处理，否则残余应力加上介质腐蚀，很容易产生应力腐蚀开裂。曾经见过一条输送氨的管线，材质为20号钢，焊后没热处理，结果一年多就在焊接热影响区出现了裂纹。这就是教训。
另外，工艺评定（WPS/PQR）和焊工资质也别忘了。有些设计人员只画了图，没提工艺要求，施工队就随便找个焊工上手，那质量能有保证？配合安装单位，在开工前把焊接工艺评定做了，并确保焊工持证项目覆盖实际焊接位置，这是设计文件里应该注明的事情。
说点儿实际的：一个完整的校核流程
我习惯的做法是，拿到一个管道设计项目，先定义设计基础：压力、温度、介质、环境条件。然后选材料，接着初定壁厚，再建模型做应力分析。分析结果不行，就调整走向或增加补偿器。最后再回头校核所有载荷组合。这个过程是迭代的，不是一步到位的。而且，一定要记录下每次迭代的原因和计算结果，将来出问题也好追溯。
还有一点，不要盲目相信软件的输出。CAESAR II再好，你输入错了载荷数据，结果全错。输入前，务必核对管道材料牌号、弹性模量、线膨胀系数等数据。有时候，软件默认的材质参数跟实际材质不完全一致，微小的偏差在低温工况下会被放大。我习惯把关键的几个数据手工算一遍作为验证，比如一个简单L型弯头的热膨胀力，用公式估算一下，如果和软件差得离谱，肯定哪里有问题。

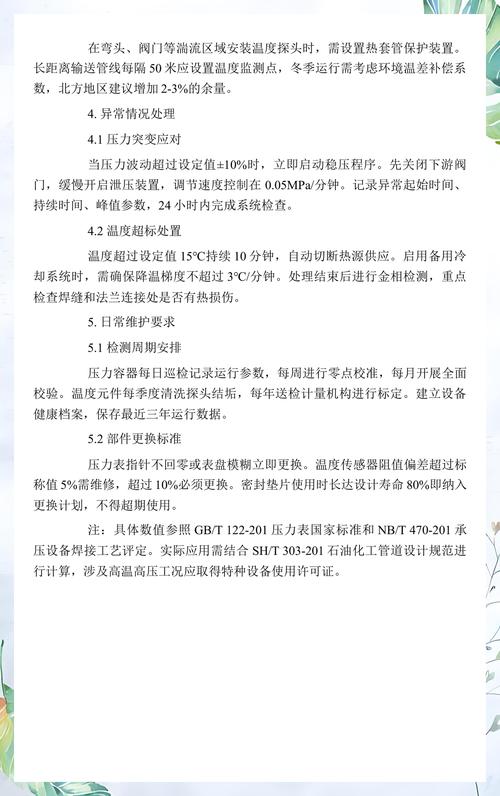

最后，聊聊标准规范。国内常见的有GB/T 20801、GB 50316、HG/T 20553，还有SH/T 3041等。国际项目常用ASME B31.3。说实话，标准是死的，但工况是活的。比如B31.3对柔性系数的定义和GB略有不同，但核心思想一致：保证管系的安全和合理。学习的时候，多对比不同规范对同一工况的差异，能加深理解。
写这篇东西，其实就是想分享踩坑经验。管道这东西，看着是一根管子，但背后的热力学、流体力学、材料学、力学分析全都有。多算一遍，多校核一次，现场就能少一次返工。好了，就聊这么多，希望对同行们略有参考价值。如果你也有类似的教训，欢迎来交流。
结语
管道设计没有所谓的“标准答案”，只有不断逼近最优解的妥协。选材、壁厚、应力、支吊、焊接，每一个环节都要用心。工程师的价值，恰恰在于发现那些隐藏在细节中的风险，并用计算和规范去化解它们。愿你做的管道，十年后依旧安然无恙。
