牙科手机设计中的那些坑与门道

牙科手机,这玩意儿看着小,真拆开研究过的人就知道,里面简直是五脏俱全的微型机械工程殿堂。你手里那把三四十克的手机,转速能怼到40万转/分,比航空发动机的涡轮转速还夸张,但它的尺寸只有一支钢笔粗细。今天不讲那些教科书上的套话,咱们直接聊点设计时的真实决策——对的,就是那种你在图纸前抓头发、在车间被师傅怼、在测试台边怀疑人生的瞬间。

先泼盆冷水。很多人一上手就盯着涡轮叶片设计,觉得那是核心。实际上呢?你连轴承都搞不定,一切白搭。牙科手机的涡轮轴承,内径通常才1.2到1.6毫米,但转速要到30万到45万转/分,用的球轴承一般就是混合陶瓷球配不锈钢圈。选型时,你光看动载荷系数没用,得看极限DN值——就是轴承内径(mm)乘以转速(rpm)的结果,这玩意儿直接决定了轴承的发热和寿命。DN值超过60万,普通钢球直接烧死。所以陶瓷球基本是唯一解,氮化硅(Si3N4)球,密度低,热膨胀小,自润滑性好。但陶瓷球脆啊,装配时预紧力稍微大一点点,内圈滚道就出压痕,然后噪音飙升,震动让你怀疑手机是不是在电钻模式。

设计预紧力的那段时间,我天天跟弹簧较劲。手机涡轮轴的轴向定位,常规做法是用两个背对背角接触轴承,中间加个波形弹簧。但弹簧刚度的取值,真的是玄学。太软了,轴承间隙大,转速上来后轴心轨迹乱飘,车刀面振纹像地震波。太硬了,摩擦扭矩增大,启动转速上不去,还发热。我们厂做过一批实验,用0.3N到1.2N不同预紧力的弹簧各测一百个小时,最后发现最优区间在0.5N到0.7N之间,还得配合轴承的沟曲率半径系数。顺便说一句,轴承安装时那个清洁度要求——别用压缩空气吹,哪怕是过滤后的,因为压缩空气里经常有水雾和微小油滴,会加速润滑脂变质。正确做法是超声波清洗后真空烘干。

涡轮叶片设计倒是有点意思。客户要的是扭矩和转速的平衡,但牙科钻削时负载变化剧烈,从空载到重载可能就在0.1秒内发生。叶片的进排气角,一般进气角在8到12度,排气角在25到30度,叶顶间隙得控制在0.05毫米以内。间隙太大漏气,效率掉五个点;太小了,叶片高速下甩起来会蹭壳体,那声音就像指甲刮黑板。我见过某个同行设计的手机,为了追求高转速,把叶片做的极薄,0.4毫米厚,结果一次跌落测试就崩了俩叶片。你猜怎么着?碎片直接卡死轴承,患者嘴里冒烟——这事故上过行业期刊的案例分析的。

谈到材料,手机壳体大多数是316不锈钢,但轻量化趋势下,钛合金和陶瓷壳体越来越多。钛合金比重轻,比强度高,但是导热系数低,涡轮摩擦热散不出去,外表烫手。陶瓷壳体(比如氧化锆)倒是硬气,颜值高,抗划痕,但脆性是个隐患,不小心掉地上就裂。我们曾做过一组对比测试,同样从1.2米高的桌面跌落到硬质瓷砖,不锈钢壳体概率性凹坑,钛合金壳体划伤机率90%以上,氧化锆壳体70%直接断裂。所以,现在主流还是不锈钢留个底,外面包一层工程塑料或者硅胶套防滑。

再聊聊气动设计。你去看很多论文,一上来就搞CFD模拟,整出流线图,好看是好看,但你得知道边界条件。进气压力一般是0.2到0.25 MPa(很多国家规范是2.2-2.5 bar),喷嘴数量常见的是3个、5个、6个。喷嘴口径和喷射角度直接决定涡轮转速。我干过一件挫事:为了调高转速,把喷嘴孔径从0.18 mm扩到0.22 mm,结果流量大增,手机冷却水被吹得雾化带吵到离谱,而且低速扭矩塌陷——因为涡轮流道内压力场分布变了。后来才明白,气动设计要用无量纲的流量系数和速度三角形来分析,但归根结底,你还是要靠综合实验台反复标定。

你们知道最容易被忽略的是什么吗?是手机的**车头部分**,就是夹持车针的那个三瓣簧或者夹头。夹紧力不够,车针会飞出去,这直接是医疗事故。按ISO 14457标准,车针轴向位移不能超过0.1 mm,径向跳动要小于0.03 mm。为了达到这个,我们用了特殊的双斜面夹紧结构,锁紧力实测在20 N左右。但设计时,那个弹簧的疲劳寿命真是要命。反复装卸车针上千次后,夹头弹力衰减,车针会松。现在有些高端手机用液压膨胀夹头,但成本高,而且车针柄径公差要求严,很多诊所的廉价车针插不进去,这也是个尴尬事。

还有冷却问题。牙科手机转速高,车针与牙体摩擦产生热,如果冷却水不到位,那患者会觉得牙髓里在烧开水。设计冷却水路时,要保证通过机头的流量达到50 mL/min以上,而且是多孔喷水,覆盖车针头端。但水路过小,容易被牙体碎屑堵住。我见过一个设计,把出水孔的直径做到了0.5 mm,结果用了两次就堵,被牙医骂到怀疑人生。后来改成**两个0.3 mm的斜向喷射孔**,利用科恩达效应让水流附着在车针表面,冷却效率提升不说,还不容易堵。

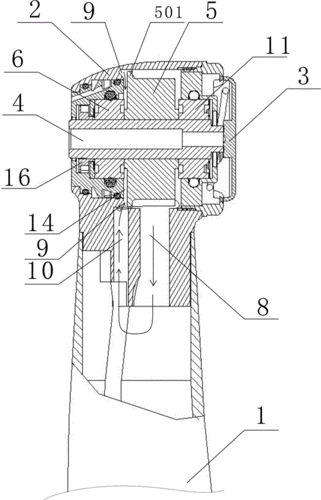

牙科手机涡轮结构剖面图
牙科手机涡轮结构剖面图

说实话,做手机设计这几年,最大的感触是:这玩意儿对公差要求太苛刻了。很多零件都是微米级的精度,比如涡轮轴和轴承内圈的配合,通常采用H5/k5过盈配合,过盈量只有2-4微米。你哪怕有一丝加工毛刺,噪音和震动就飙升。所以车间里,机壳的端面平行度要控制在1微米以内——没错,就是靠研磨实现的。装配时,得在显微镜下作业,一个熟练工一天也就能装几十个手机,还得靠特制的的定位夹具。你去参观高端手机制造商的生产线,会发现他们用的都是定制的自动装配机,但关键预压步骤还是人工加扭矩枪。

涡轮设计中的振动分析与降噪策略

转速高了,振动问题就躲不掉。涡轮转子的不平衡量,要求每克米小于0.02(G2.5级平衡精度)。但实际设计时,关键不是单纯的静平衡,而是动平衡。因为转子是悬臂安装的,动不平衡会产生弯矩,导致轴承异响。我们曾经在手机尾部加过硅胶阻尼环,目的是吸收高频振动,但发现阻尼环的硬度太高反而传递更多振动。后来改用**粘弹性材料,阻尼系数在0.2到0.4之间**,并做有限元谐响应分析,优化厚度和位置,才把辐射噪声从68分贝降到62分贝——别小看这6分贝,人耳感知上舒服多了。

降噪的另一招是改变喷嘴的射流角度。斜向射流比垂直射流产生的空气动力噪音低,因为垂直射流在叶片上形成冲击,产生宽频噪音;斜向射流则更平顺。我们实验过,把喷嘴角从90°改成75°(相对于切线方向),噪音下降3分贝,但转速也略微下降了4%。这又是个权衡点。有时候,为了满足医疗器械对噪音不高于75分贝的限值,必须牺牲一点转速。但牙医们总觉得转速越高越好,这是个误区。

牙科手机转速扭矩特性曲线图
牙科手机转速扭矩特性曲线图

车针装夹结构的设计与可靠性

关于夹头,我再说细一点。现在的标准是符合ISO 11498(低速手机)和ISO 3964(高速手机,即标准的D型接头)。但实际设计时,你要考虑的不是标准本身,而是车针在患者口内的受力状态。钻牙时,侧向力能到5 N,而且方向随机。如果夹头的径向刚度不足,车针会发生偏移,切削效率急剧下降,还会产生高频颤振。我们曾用三瓣簧结构,但材料是弹簧钢,反复伸缩后疲劳断裂。后来换成了**钴铬合金的弹性夹头**,疲劳寿命提升了一个数量级,但成本也上去了——这就是为什么高端手机那么贵。

此外,夹头中心孔的清洁问题。车针拆装时,碎屑容易进入夹头内部,损伤夹持面。有些设计加了自清洁槽,利用转动时的离心力甩出杂质,但槽的深度和形状影响夹紧力均匀性,得仿真验证。

从工程样机到量产:那些血泪教训

从工程样机到量产:那些血泪教训
从工程样机到量产:那些血泪教训

最后聊聊量产阶段的坑。图纸上标注的形位公差,到了加工厂可能就给你放大几微米。比如涡轮叶片的轮廓度,设计要求0.01 mm,但实际压铸件能做到0.02 mm就算不错了。所以设计时,你要考虑加工经济性,尽量将关键特征设计成可磨削的工艺基准。否则,良品率会让你哭。

我特别记得一次,我们样机性能完全达标,但量产后的噪音突然超标。排查了两个星期,最后发现是轴承供应商换了一批钢球的批次,材料的纯净度下降(杂质含量多了几十ppm),导致振动。所以说,供应商管理也是设计的一部分。你得对供应链的工艺稳定性有底线要求。

发热问题也是大头。即使设计得当,手机在前端持续重载3分钟后,外壳温度也会上升到45°C。而患者嘴唇和黏膜的耐受温度是43°C左右,这就需要在手柄内部设计隔热结构,比如在空气通道周围加一层绝热套管。这措施会增加成本,但你敢不做吗?被投诉烫伤一次,可能就赔掉整个项目的利润。

顺带一提,消毒循环也是设计输入。手机要能耐134°C高温高压蒸汽灭菌,所以所有非金属件都必须是耐高温工程塑料,比如PEI或PPSU。密封圈得用氟橡胶,润滑脂得是特种高温脂,否则灭菌几轮就老化。我见过一台国产手机,用了便宜的硅胶密封圈,五次灭菌后分解,碎片堵住气道——直接报废。

所以你看,牙科手机设计真不是那么“小玩意儿”的简单事。它牵扯气动、摩擦学、材料科学、医疗安全标准,还得考虑人的使用体验。每一步都是妥协与权衡的平衡艺术。咱们做工程的,有时候就得认这个理:完美的设计只存在于论文里,现实中的好设计,都是在无数个“差不多”和“能接受”之间找最优解。

那天在实验室加班,看着台架上测试的手机稳定运转到第200小时,噪音依然平稳,那一刻倒也挺满足。这行当,真的得靠耐心和数据说话,容不得半点虚的。
