说实话，车间里最烦人的是什么？不是机械故障，是信号对接。对，就是那种PLC、传感器、继电器之间来回拉扯的接线问题。今天聊这个，因为昨天刚被一个现场电话折磨到半夜。总想着闭着眼睛就能搞定的事情，偏偏就能给你整出花来。
信号对接，说穿了就是让两个设备在电气上互相理解。但“理解”这个词，用在这里特别欠揍。你以为接上就完了？电平不匹配，干扰乱窜，地电位差漂移……随便一个都能让你抓狂。先别急着上电，咱们从最基础的开始。
信号对接的本质：不是接根线那么简单

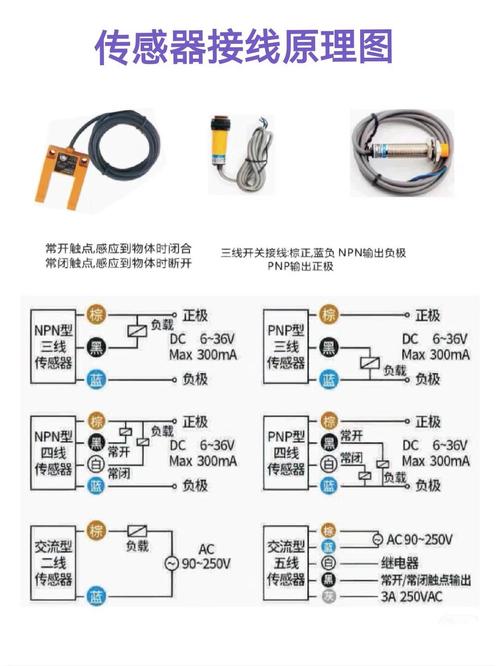

很多工程师刚入行时都觉得，对接嘛，就是拿螺丝刀拧端子。实际呢？每一路信号背后都有三个问题：电压等级、电流形式、参考地。举个最常见的例子：传感器输出NPN和PNP。你要是把NPN接到一个需要PNP的输入端，输出直接就是错的——而且这种错特别隐蔽，因为指示灯有时候还能亮。
再比如模拟量，4-20mA和0-10V，虽然都叫标准信号，但传输距离和抗干扰性能完全两回事。电流环在100米之外依然稳如老狗，电压信号恨不得线长一点就飘。为什么？欧姆定律啊——导线有电阻，分压是天经地义的。
所以说，对接第一步，不是拿万用表量通断，而是先把两端接口的规格书摊开。不看的后果，就是现场反复试错，最后发现是型号选错了。
还有输入端的结构。PLC的数字量输入模块，一般分源型（sink）和漏型（source），对应的是电流流入还是流出。接错类型，信号时好时坏，就像幽灵一样。我见过一个工程师，排查了整整一下午，结果只是把公共端接到了24V而不是0V。
模拟量输入模块的输入阻抗也要注意。比如0-10V输入自带100kΩ阻抗，你并接两个传感器，相当于把负载阻抗减半，这会影响精度。4-20mA输入一般用250Ω采样电阻，如果你线路电阻过大，压降多了，也可能超量程。所以算压降时，别把导线电阻忘了。

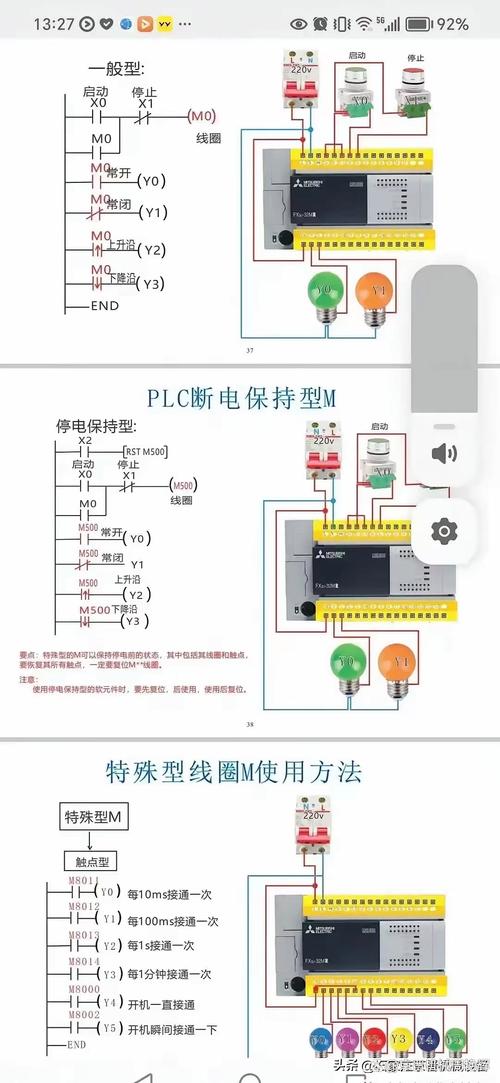

选型与接线：继电器、光耦、还是直接进PLC？
这里就涉及一个很现实的权衡。直接接——最简单，但后果自负。你比如一个24V电感的接近开关，直接进PLC输入模块，只要电压匹配，一般没事。可要是对方输出是220V交流呢？那必须中间加继电器。否则PLC板子当场冒烟，可不是开玩笑。
继电器隔离成本低，抗过载强，但响应速度慢，动作频率高就不行。我见过有人用继电器做高频计数，结果继电器触点抖动，PLC数出来全是乱码。这种工况，得用光耦隔离。光耦的响应时间在微秒级，而且没有机械寿命问题，就是板和接线稍微讲究点。
还有场效应管之类的，不过咱们车间场景，继电器和光耦基本够用了。选型时还要注意线圈电压和触点容量，别拿5V继电器去控220V，那纯属拿命开玩笑。
另外，有些传感器本身带开路保护，接法上又不一样。比如三线制的接近开关，棕蓝黑三根线，黑线是信号，但有些老设备黑线输出不是标准电平，需要加上拉电阻。这都写在说明书里，可惜没几个人耐得住性子看。
现场调试的经典坑：共模干扰、线缆长度、屏蔽接地
调试嘛，最怕的是那种时好时坏的信号。今天上午能用，下午就乱跳。多半是干扰问题。其中共模干扰是老大难。什么叫共模？就是两根信号线对地同时有很高的噪声电压。根源在哪？接地不良，或者地电位差。两个设备离得远，变压器中性点不一样，地之间就有压差。这个压差加在信号回路上，直接给你叠加出几伏的偏差。
怎么办？要么把信号地和大地彻底隔离，要么用差分输入。比如4-20mA就比0-10V更抗干扰，因为电流环对地噪声不敏感。还有，信号线尽量用双绞线，双绞能有效抵消磁感应干扰。这个不是玄学，是法拉第的同学研究的。
线缆长度也别小看。太长会产生压降和寄生电容。经验上，开关量24V超过50米就要考虑加大线径或者改用中继。模拟量超过200米，建议直接上隔离变送器。

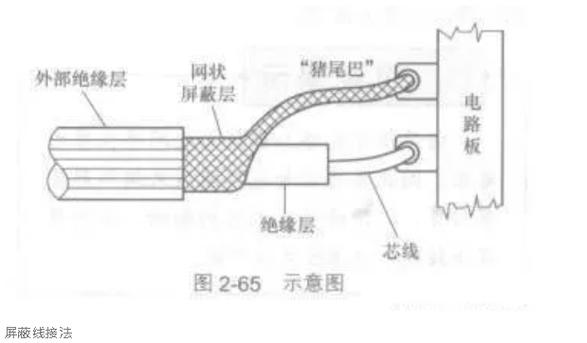

屏蔽接地更是一言难尽。很多人把屏蔽层接到地线就完事，其实屏蔽层要单端接地，而且要接在控制器的地端，不是随便找个机壳拧上。接反了反而会把干扰引进来。这活真的考验耐心。
还有一个容易被忽略的——走线槽。信号线和动力电缆扎在一起，那是给自己埋雷。我们规定信号线必须和动力线分开至少20厘米，有条件的用金属隔板。可偏偏有人为了省事，硬挤在同一个槽里，结果一到电机启动就误动作。
一个让我熬夜的对接问题（案例）
上次现场有个数据采集箱，PLC读湿度传感器，数值总是比实际高0.8%。换传感器没用，换模块也没用。折腾到凌晨两点，差点把柜子拆了。后来我蹲下来盯着接线端子看，发现信号负端和柜体共地了。那个柜子还有变频器——变频器有高频骚扰，直接感应到信号回路里。把共地螺丝拆掉，加了一根单独的接地线，数值立马准了。

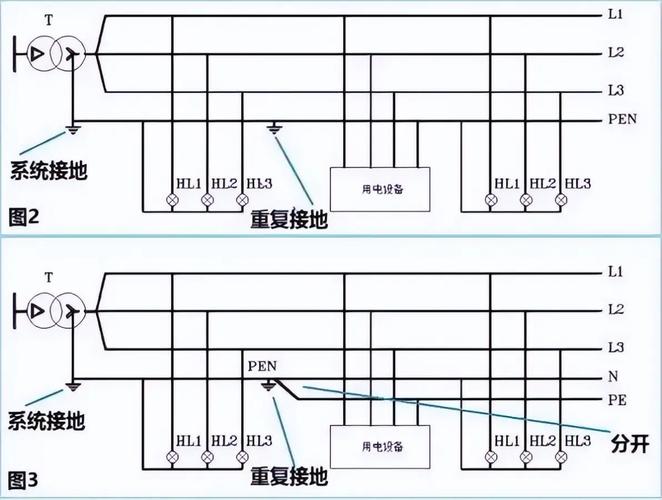

这事情告诉我一个道理：信号对接，本质上是地回路的规划。很多问题看起来是信号问题，根子其实是地的问题。你以为你接的是信号线，实际上你已经把两个系统的地搅在一起了。
还有一次，客户反馈说PLC偶尔误动作，一周几次。后来发现是线缆和动力电缆扎在同一个线槽里，动力电缆一启动，感应电动势高达几十伏。后来分槽走线，减少平行长度，故障直接消失。
经验总结：踩过的坑和记下的规矩
干了这么多年，我觉得信号对接就靠三点：规格、隔离、接地。规格是前提，隔离是手段，接地是灵魂。谁要是不信，可以试试不接地，包你信号飘得像风筝。
另外，接线端子一定要拧紧。别笑，松端子导致的故障占三成以上。特别是震动大的车间，端子压接不好，氧化、松动、接触电阻增大，信号慢慢就没了。用带弹簧的直插式端子会好很多，但成本高，很多时候老板不给配。
再一个，标记条必须写清楚。信号对接最头疼的就是查线，没有标记，只能一根根对着万用表嗡。我们车间要求每根线两端都有线号管，这规矩刚开始嫌麻烦，后来救了我很多次。
所以，车间信号对接从来不是简单的体力活，它是一个集合了电气、电子、电磁兼容的杂学。重要的是，你得有敬畏心，别觉得拧几颗螺丝就完事。好了，就聊到这里，我要去现场看一个新装的传感器了，希望它别给我出幺蛾子。
