说实话，干了十几年机械设计，我越来越觉得，生产损耗这事儿，在图纸定稿那一刻就已经注定了。很多人觉得损耗是生产部门的事情，但当我亲眼看着自己设计的零件在车间里一片片报废，那个心情，真是想骂娘。今天不跟你扯什么大框架，就聊聊我踩过的坑，和一些看起来不起眼但能救命的细节。
一个0.02的公差，让我赔了二十万

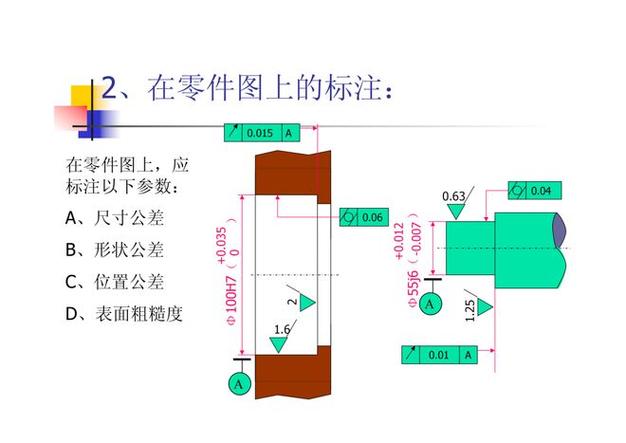

2019年，我负责一个传动轴项目。客户要求轴颈与轴承配合，我看了样本，随手就标了个js6（±0.0065）。当时觉得，高配合精度嘛，这样才显得专业。结果工艺部门反馈说，磨削工序废品率直线上升，达到15%。我还不信，跑现场一看，操作工都怨声载道。
后来我重新算了一遍，发现这个位置实际承受的载荷并不大，用k6（+0.002/+0.015）完全够，甚至h6也有工程案例。为什么我非要选js6？其实就是一种“过度设计”的心理。要知道，公差范围每缩紧一级，加工成本可能增加30%，废品率成倍上升。CpK值要求1.33就达标了，我却按2.0去控制。
这里给个公式供参考：CpK = min[(USL-μ), (μ-LSL)]/(3σ)。也就是说，你设计的规范限越窄，对σ的要求就越苛刻。普通车床的加工能力σ是恒定的，你非要窄限，那结果就是大量超差。这就像你让一个普通厨师做米其林摆盘，他只能扔掉大量食材。
所以，设计时一定要做公差分析，用蒙特卡洛模拟也行，用经验也行。核心就问自己：这个配合的真实需求是什么？别让图纸上的一个数字，变成车间里的血泪。
工艺路线：冷镦还是切削？材料利用率差出五倍
更体现设计功底的是工艺路线选择，它对损耗的影响是决定性的。我见过一个法兰盘，经典设计用棒料车削，材料利用率不到30%。后来我们改成冷镦成型，再精车端面，利用率直接飙到接近95%，效率还提升了三倍。但冷镦不是万能的，材料的塑性好才行。设计时就要考虑你的毛坯是怎么来的，这是材料损耗的源头。
还有一次，我们设计一个支架，原本开模具铸造，后来因为批量小，改成了钣金焊接。虽然强度差一点点，但通过增加加强筋弥补。这个改动，让单件材料成本降了六成，废料几乎为零。所以说，工艺路线选得巧，损耗自然就少。
当然了，工艺选择不是越先进越好。前阵子有个项目，非要用3D打印做某点阵结构，虽然性能好，但用粉末材料，利用率不到50%，而且后期热处理变形厉害。后来我建议改机械加工，虽然材料浪费多一点，但总成本反而更低。这就是典型的制造可行性失真。
现场管控：刀具磨损与换刀，比你想的更重要
设计定完，工艺定完，到了现场也不是万事大吉。现场损耗的隐形杀手，第一是刀具，第二是夹具。

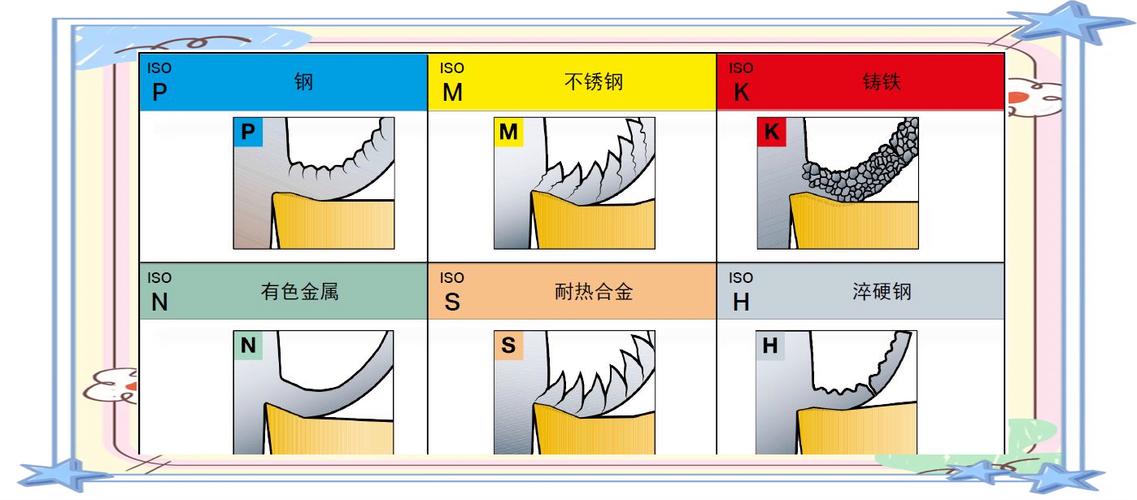

我见过不少车间，刀具从装上机床到报废，全靠操作工“手感”。觉得声音不对了才换刀，结果就是工件尺寸漂移，废品时多时少。后来我们引入泰勒寿命公式 VT^n = C，通过实验拟合出n值。拿车削为例，硬质合金刀具加工钢件，n通常在0.25左右，切削速度V一提高，寿命T急剧下降。我们根据实际生产节拍，设定一个强制换刀频次，虽然刀具费用增加了15%，但废品率下降了8个百分点，总成本是划算的。
再说夹具，定位基准不统一是常见问题。我吃过一次亏：设计了一个支座，孔的位置度要求0.05，但加工时总是超差。后来查根因，发现设计时我用外圆作为基准，但工艺上用底面定位，基准不统一，误差叠加。这属于典型的基准误区。后来统一基准到底面，问题立马消失。所以设计打基准时，一定要想到工艺怎么加工，别自己画图爽了，害苦车间兄弟。
数据闭环：用SPC代替Excel填表
最后，管控必须落地到数据闭环。很多工厂的废品记录就是每天填个Excel，月底总结一下，完了。没有动态监控，等于闭着眼开车。
我推荐用SPC控制图，尤其是X-bar R图，对关键尺寸进行过程监控。规则很简单：每小时间隔抽5件，计算均值和极差，描点。一旦有点超出控制限，或者连续7个点在一侧，就说明过程有异常，必须停车检查。但这玩意儿也不是万能的，要定期更新控制限，不然过程改进后，旧控制限就失去意义。
而且，数据要回流到设计端。我们厂每月有设计工艺质量联席会，谁踩的坑，直接怼到图纸上。有一次，现场反映某倒角大小影响装配，我当场改了图，后期再没出现过这个问题。这就是闭环的价值。
写完这些，其实也没什么高深理论。损耗管控，就是一场设计、工艺、现场三方配合的拉锯战。作为设计师，每出一个图，都要想一想，这图纸到了车间，会给师傅们制造麻烦吗？会带来多少废料？想明白这些，损耗自然就降下来了。
