上个月车间一台五轴机的刀路又崩了。操作师傅打电话骂了我十分钟。原因是工艺模型里漏了一个圆角特征，后置处理出来的轨迹直接怼在毛坯的硬边上。这事倒不怪现场，怪我自己——建模时偷懒，没把工艺信息完整挂载上去。说真的，数字工艺建模这件事，听着高大上，本质上就是让你在计算机里把“怎么加工”这件事提前想明白。但真正落地，坑比想象中多。

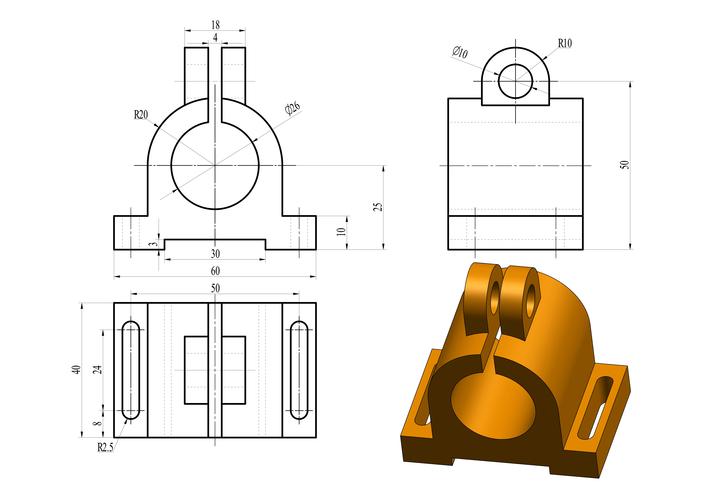

工艺建模不是画个三维图那么简单
很多工程师以为把零件模型倒进CAM就算工艺建模了。啊？那最多叫几何建模。真正的数字工艺模型，是带着“加工上下文”的：哪面是基准？哪个孔是铰出来的？哪处余量需要预留？这些信息必须跟几何特征绑定。比如我们做壳体类零件，精加工前要预留0.3毫米余量，这余量不是随便在CAD里偏移一下——你需要定义余量的附着面，甚至要区分是法向余量还是轴向余量。一旦模型里把这些信息弄丢了，到下道工序就是灾难。
说到这我想起一个老案例。某次我们给某航空单位做工艺协同，他们的设计模型用UG，工艺用CATIA，中间经过一个中性格式交换。结果模型上的加工特征标识全部丢失，只剩下光秃秃的几何体。工艺员只能重新手工标注，光一个法兰盘就花了半天。后来我们定了规矩：所有工艺信息必须用DMU或者3DXML的PMI属性承载。过程痛苦，但至少数据不会“裸奔”了。
特征识别与工艺信息的绑定——数字建模的核心
数字工艺建模最难啃的骨头，是自动特征识别（AFR）。我在2019年跟一所高校合作做过一个机匣特征识别项目，他们的算法能识别出圆柱面、平面、锥面这些基础特征，但一旦碰到“由多个面组成的型腔”就傻眼了。为什么？因为工程语义和几何拓扑之间隔着一条鸿沟。你看着是“沉头孔”，算法看到的是“一个圆柱面和一个锥面的组合”。所以我现在对工具箱里的AFR模块既爱又恨——它处理标准孔槽很利索，但处理非标特征时，还是得靠手动介入。
但话说回来，特征识别的前置条件其实是建模规范。如果你建模时草图不完整、约束不全、甚至用一堆垃圾面拼出来的实体，算法再好也白搭。我见过太多人草图里画了根线就当尺寸标注，转成step后公差信息全丢。真正成熟的数字工艺建模，要求你在设计阶段就把关键尺寸、公差、表面结构、基准标识全部写进模型属性里。这技术有个专门的说法，叫基于模型的定义（MBD）。但MBD推行起来是真的难——观念转变难，工具链配套也难。
为了更直观理解特征和工艺绑定的关系，请看下面这个示意图。这是某发动机支架的工艺模型，其中红线标注的是基准孔，绿色面是需要磨削的配合面，而蓝色的虚线框代表预留给后工序的余量。
仿真驱动设计：一个真实案例换个角度
真正让我对数字工艺建模刮目相看的，是三年前做一根钛合金传动轴。那轴长度680mm，直径40mm，长径比超过17，属于细长轴类零件。传统工艺是车削加磨削，但第一批试制时，车削变形特别大，中间挠度直接超过0.05mm。后来我们在工艺模型里引入了加工仿真的力热耦合分析。把刀具路径、切削力、夹紧力全塞进模型，迭代了七八轮，最终把精车顺序改成“先车两端后车中间”，并调整了跟刀架的位置。实际加工后，变形控制在0.02mm以内。你看，不仿真，凭老经验很可能还在那儿傻乎乎地调切削参数。
仿真不是终点，它还能反向优化模型设计。比如那根轴，因为仿真发现中间部位刚度不够，我们在那里偷偷加了一个0.5mm的工艺凸台，等加工完再去除。这要是在十年前，谁敢这么干？工艺变更单能堆半米高。
但仿真别指望一步到位。我通常的做法是：先用简化模型做快速分析，看趋势，再逐步细化。一来是节省计算资源，二来是避免“垃圾进垃圾出”——初始条件设错了，仿真结果只会给你一个精确的错误。

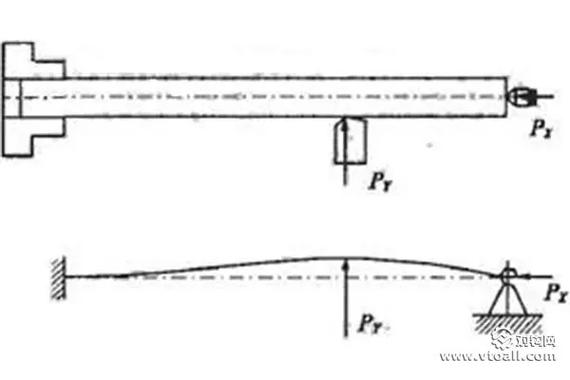

仿真时有一张模型很能说明问题，如下所示，它反映了切削载荷下工件的位移分布，颜色越红表示变形越大。
模型数据流转中的坑
数字工艺建模也难在数据流转。你以为模型里信息全了，但跨软件时常常掉链子。我们公司现在用的PDM系统能管理结果文件，但中间过程的迭代版本堆得乱七八糟。有时候我改了一版工艺模型，忘了更新JPG预览图，下游的可视化界面里还是旧样子，结果评审专家直接质疑数据不一致。后来我们索性规定：模型保存时强制生成轻量化视图，并跟版本号绑定。简单粗暴，但有效。
另外，千万别忽视模型里的“异常模式”。比如你删除某个特征时，可能隐藏的关联约束会连环爆红。这时候别急着强行清理，先看看是不是有工艺基准被误删了。我之前就遇到过一个同事，因为删了一个辅助基准面，导致好几个孔的坐标全部失效。他在那儿重新建了半小时，我在旁边笑而不语——谁让你不先导出特征树看看呢。
还有一件事，就是模型质量检测。现在很多企业用“模型健康检查”工具，检查是否有零厚度几何、拓扑错误、不可编辑的特征等等。这玩意儿非常有用，但别把所有错误都交给软件。有些结构上的偏差（比如过窄的加工槽）软件根本识别不了，因为它没有工艺知识。我一般会写一份自定义的工艺检查脚本，对照企业的典型工艺库去查。比如发现某个内圆角半径小于刀具最小圆角半径，就自动报警。这个脚本不复杂，但能省下大事。
归根到底，数字工艺建模不是一套软件，而是一种把工艺意图数字化、可共享、可验证的工程方法。它需要你既懂加工，又懂数据，还要有耐心去打磨那些边边角角的细节。
今天的分享就到这里。核心一句话：模型里多一分工艺语义，现场就少一分扯皮。各位可以回头看看自己的工艺模型，该补的补，该清理的清理。别等到机床报警了再后悔。
