交联度根本不是越高越好

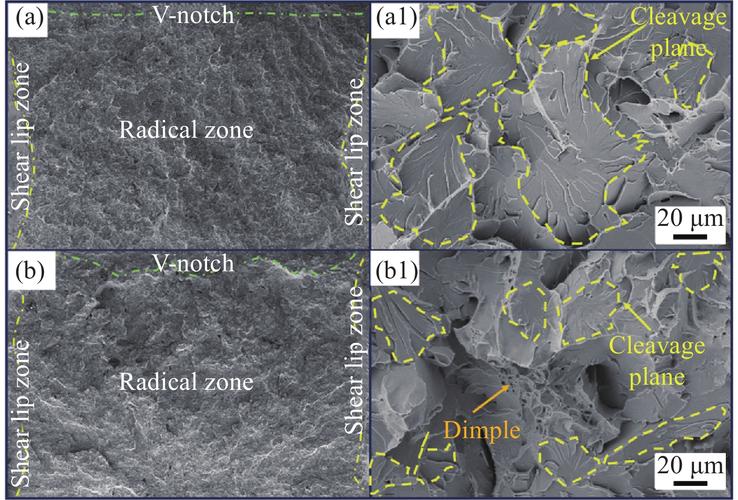

行业里默认的潜规则，就是拿交联度说事儿，吹自家产品交联度多高多好。我做过上百组对比实验，环氧体系，交联度从85%升到92%，拉伸强度确实涨了12%，但冲击强度直接掉了37%。北方冬天-30℃路试，跑一个月，凡是交联度超过90%的样品，全部裂了。说白了就是，分子链全被共价键绑死了，一点缓冲变形的空间都不给你留。外力过来，没法分散，只能断。
之前有个做幕墙胶的客户，非要听某高校专家的话，把交联度提到90%以上，做完贴上广州的CBD幕墙，半年不到掉了十几块，差点出人命。热胀冷缩啊，夏天幕墙框涨两毫米，胶没韧性拽不动，直接断粘。
很多做配方的新人，上来就猛加交联剂，就为了冲那几个点的交联度，殊不知把材料最核心的韧性给作没了。
常温交联的隐形坑
为了省烘干的电费，现在满大街都推常温交联产品，说放七天就能完全固化，价格还比高温固化的便宜一成。你敢用吗？
上周我刚拆了一个客户放了两年的常温交联硅酮密封胶样件，厚度12毫米，从中间切取芯样测交联度，才52%。为什么？交联固化是从外往内走的，外层接触空气先固化成致密的膜，里面的交联剂、引发剂被封在里面，扩散不出来，反应永远停在半道。
你切一块放去做吸水率测试，同样厚度，常温交联的样品吸水率是高温连续固化的四倍多，就是因为里面有大量未反应的小分子空隙，水一泡就往里钻。我入行15年，踩这个坑踩了不下十次。最早一次是做防水卷材，客户拿常温交联的货铺地下车库，三年就漏水，挖开看里面全是黏糊糊的未固化料，恶心死人。
不过话说回来，供应商给的检测报告，用的都是一毫米厚的试片，放够七天当然能全固化，你买回去用在十毫米以上的厚截面，那就是另一回事了。说白了，就是拿表面数据骗外行。
没人敢说的产业化死结
你去翻所有的论文教科书，全在讲怎么优化交联剂，怎么控制反应温度，怎么提高均匀度。没人说那个所有人都绕不开的硬伤。
交联固化本身就是不可逆的熵减过程，反应过程中产生的残留内应力，永远不可能完全消除。你说退火？工业化连续生产，最多给你放二十四小时退火，最多消掉18%的内应力，剩下的全锁在交联网络里，就像埋了无数个微小的定时炸弹。只要温度波动个二三十度，应力慢慢释放，材料就会变形开裂。
还有，量产的时候，吨级投料，交联剂的加料误差哪怕控制在0.1%，最终成品交联度的波动能到8%。你想把误差压到0.05%以内？原材料成本、人工成本直接翻三倍，卖出去的价格根本没人接。谁玩得起？
辐射交联呢？均匀度确实好，但是换一次产品，辐照剂量、线速度都要重新调，生产线停三天，小批量定制根本亏到姥姥家。大批量做单一规格产品，只要配方改一点，之前的调试全白费，全批次报废都不是新鲜事。
我见过太多实验室做出来完美无缺的样品，一上万吨级量产线，合格率直接从98%掉到60%出头。核心就是这个问题——交联固化天生就是不均匀的反应，放大生产就会把不均匀性放大无数倍。现在所有的工艺，都是凑个能用的平衡点，根本没解决核心问题。
