2026-08-16 00:45:05 分类：材料工艺
去年给一家新势力做电池缓冲垫，干了三个月，批量试生产拆了三批，全部开裂。客户一口咬定是配方不对，换了三家原料商的聚醚，还是裂。最后剖开泡孔看，我当时就笑了——靠近模腔边缘的泡孔，比中心的大了整整三倍，密度差直接干到22%。这种件，不裂才怪。
说实话，这个行业喊了几十年的技术升级，9成新项目死的都不是配方问题，是最基础的成型环节没搞对。
别吹配方万能，9成问题出在成核阶段
很多刚摸这个行当的工程师，一有问题就换原料，加进口添加剂，一通操作下来成本涨了20%，问题还在。
说白了，发泡成型，核心就是“怎么长出均匀的小泡泡”，成核这一步错了，后面再怎么调都是白搭。

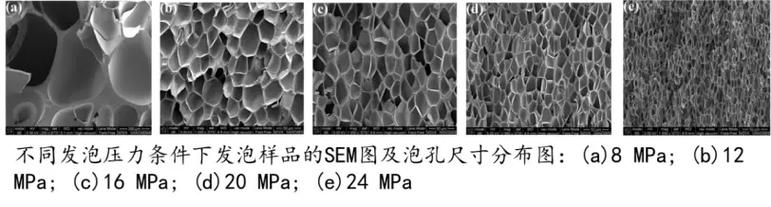

发泡成型聚醚泡孔成核显微镜图
实测发现，合格的发泡件，成核率得稳定在70%以上，大部分出问题的件，成核率连30%都达不到。为什么？要么是料液混合的时候，发泡剂分散不均匀，一块多一块少；要么是模温差了5度以上，边角提前冷却，成核点长不大，中心的泡直接攒成了大疙瘩。
我见过最离谱的，客户买了号称百万级的混合头，结果装的时候偏差了1毫米，出料偏流，整批货的泡孔一边密一边疏，废了好几吨料才找到问题。
对，就是1毫米。能让整批货报废。
很多工厂吹自己的原料多牛，工艺多先进，说白了连模温的均匀度都控不住，模腔不同位置温差能差8度，出来的东西能好才见鬼。
物理发泡比化学发泡好？全是营销套路
这两年刮起一股风，所有做发泡的都喊自己做物理发泡，环保低碳，价格翻一倍还抢着要。
说实话，我跑了二十多家工厂，真的做全物理CO2发泡的，不超过三家。大部分都是混了15%以上的环戊烷，挂羊头卖狗肉罢了。
就算是真的全物理发泡，也就那样。

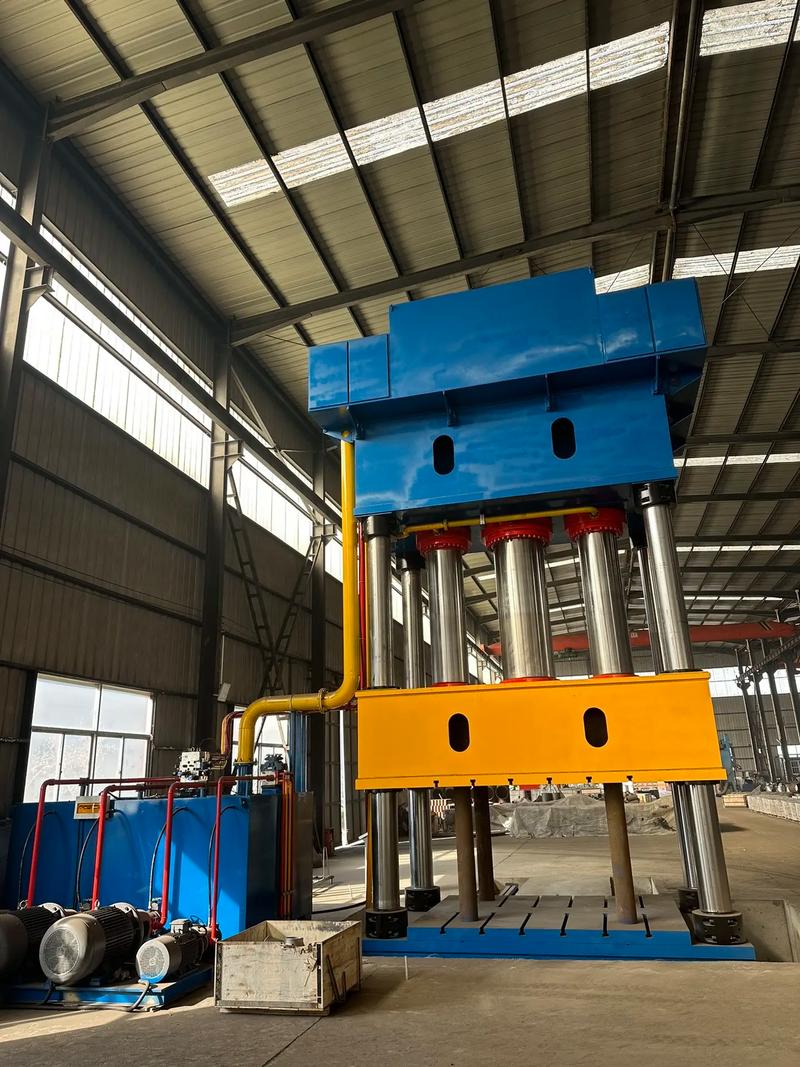

高压发泡成型压机压力监测现场图
物理发泡对模腔压力的要求有多夸张？得稳定在12MPa以上，压力波动不能超过±0.5MPa。国内有多少压机能做到这个精度？大部分工厂的压机，压力波动差2MPa都是常态，出来的泡孔密度差一倍，废品率比化学发泡高整整8个点。
哦对，还有存储问题，CO2要存到-20度的低温罐，一年的维护成本够买十吨化学发泡剂了。算下来碳排放比化学发泡还高，骗骗不懂行的资本和客户罢了。
不过话说回来，客户就吃这一套，你说什么都没用，人家要的就是“物理发泡”这个概念，能卖更高价就行。
绕不开的死结，没人敢明说的硬伤
绕不开的死结，没人敢明说的硬伤
干了15年，我最大的感受就是，这个行业至今还有一个根本问题解决不了，所有人都在装看不见。
那就是泡孔的均匀性，永远是随机的。
哪怕你用了最好的计量泵，最好的混合头，最精准的模温控制，同一模出来的零件，不同位置的密度差最少也有10%到15%，运气不好差20%都是常事。
为什么？因为成核点的产生本来就是概率事件，料液里哪怕有一个微小的杂质，就会诱发出一个大泡，你根本没法控制每一个成核点的位置和大小。
做拖鞋、做沙发垫，密度差个20%没人能摸出来，无所谓。做结构发泡件，比如新能源电池包的缓冲垫，比如汽车保险杠的芯材，差5个密度点，冲击测试就过不了。
现在行业里怎么解决？靠后加工切。把密度不合格的边角直接切掉，废料率能到12%，这些成本都算到终端价格里，消费者买单。
你去看所有的论文，所有的技术发布会，都在说“我们实现了均匀发泡”，都在吹参数，真到量产线上，一测一个准，还是差一大截。
换了十几种新方法，什么微球成核，什么原位成核，实验室里数据好看得很，放大到量产线，一换原料批次，成核分布直接乱了，又得调三五个月。
说白了，这个坎至今没人跨得过去。所有吹出来的革命性技术，大多是实验室里的花活，真到产业化，都得露馅。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：发泡成型：15年工艺老兵戳破的行业假象
文章链接：https://m.yqhljx.com/list_11/1344.html
