涂层失效，根儿不在涂层本身
很多人拿到碳化硅涂层失效件，第一反应就是纯度不够，工艺不对。我测过，那批失效件的涂层纯度，达到了5个9，比要求的还高一个数量级，该掉还是掉。说白了，碳化硅涂层就是长在石墨基体上的一层皮，皮牢不牢，根本得看基体长什么样。

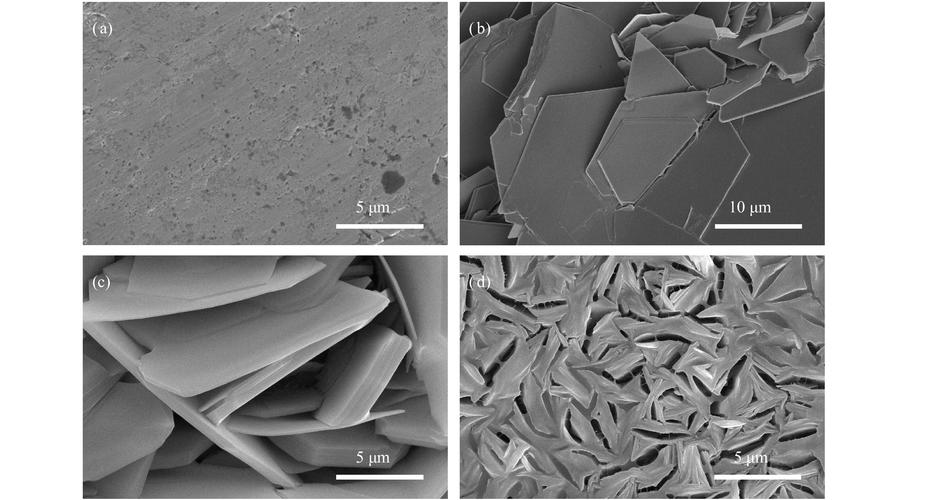

市面绝大多数商用石墨部件，开口孔隙率在8%到12%之间，做CVD沉积的时候，三氯甲基硅烷前驱体顺着孔隙往里面钻，长出来的涂层就像楔子一样卡在孔隙里，刚做出来测结合力，数据好看得很，冷热循环走个几十次就出事。每一次升温和降温，碳化硅和石墨热膨胀率差一倍，扯来扯去，孔隙边上的涂层先裂，裂缝顺着整个界面铺开，整块就掉了。实测发现，把基体孔隙率压到2%以下，涂层平均寿命能翻4倍，但是基体成本直接涨2.7倍，别说客户嫌贵，就连很多做涂层的厂家都不愿意囤这种料。对吧？报价拼得那么凶，谁加成本谁丢单，索性大家都用普通石墨做，蒙一个是一个。
宣传页上的性能，都是掺了水的实验室数据
现在随便翻个产品册，都写着碳化硅涂层耐1600℃高温，耐强酸强碱腐蚀，没错啊——那是整块碳化硅陶瓷的性能，不是你的那层薄涂层啊！你知道市面上量产的碳化硅涂层一般做多厚？大多就是100微米到200微米，也就两根头发丝那么厚，薄的甚至只有50微米。我早年在车间做过腐蚀试验，拿200微米的涂层泡常温氢氟酸，第7个小时就测到基体石墨被腐蚀了——什么耐强酸？那是针孔漏了，腐蚀从里面往外烂。

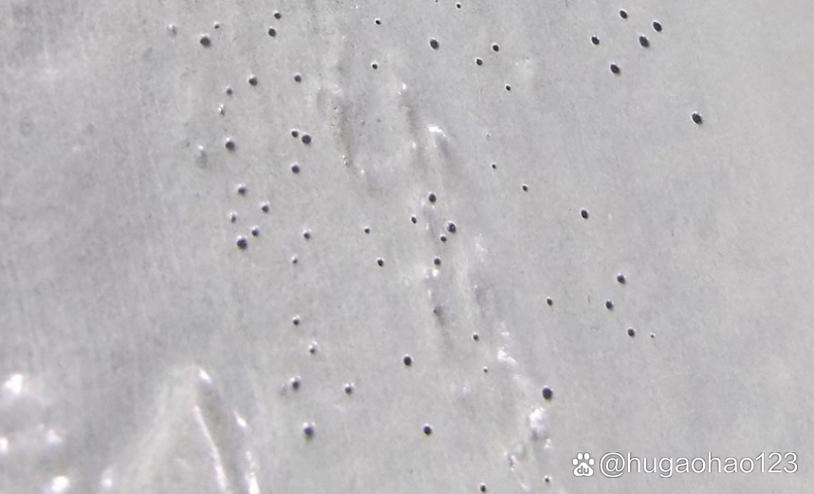

哪怕你反复沉积做三层，针孔率也降不到零，只要漏一个针尖大的孔，用不了多久整块涂层就掀了。还有高温下那点事儿，碳化硅热膨胀系数是4.5×10^-6/℃，石墨是2到3×10^-6/℃，差了快一倍，每次开炉停炉，涂层和基体都在互相较劲，几千次循环下来，哪怕结合力再好，也能给你扯裂。很多厂家拿实验室恒温下测的数据给你看，当然好看，谁会把工业现场千次冷热循环的失效数据放上去？
产业化绕不开的硬伤，没人愿意公开说
碳化硅涂层确实好用，现在半导体热场、光伏石英坩埚、航空热屏都离不了，但有两个坎，到现在都没人跨得过去，也没人愿意戳破这层窗户纸。第一个就是厚度和内应力的矛盾，你想做厚一点，少漏点，耐蚀性好点，涂层内应力就跟着涨，厚度超过300微米，出炉冷却的时候自己就裂了，根本没法用。你做薄了，就免不了针孔，寿命上不去，一年换几次，成本算下来吓死人。第二个就是成本和纯度的矛盾，CVD做的纯度够，半导体能用，但是1平方米150微米厚度，光涂层工艺成本就要1100多块，加上基体，报价能到两千多，很多客户接受不了。换反应浸渗法，成本砍一半，但是里面剩了10%左右的游离硅，1400℃以上就发软，高温领域用不了，更别说半导体了。还有回收的问题，现在碳化硅涂层石墨废件，涂层根本脱不干净，磨掉涂层基体就废了，扔了要出危废处理费，现在一吨危废处理费快三千了，这笔账从来没几个厂家算在产品报价里，最后都是用户和环保买单。
说实话，我干这行15年，见过太多玩家冲进来赚快钱，把碳化硅涂层吹得能顶所有，出了问题就甩锅给用户使用不当。不过话说回来，碳化硅涂层本身没错，它就是目前最合适的高温防护方案，但它远没到完美的程度。你要想用它，要么加钱上低孔隙率基体，做够厚度，要么就接受一年一换的寿命，没有那种又便宜又能用十年的好事。现在就是这样，没什么虚的。
