去年给长三角一家陶瓷刀具厂做失效分析，120片号称耐磨寿命提升6倍的氧化锆涂层铣刀片，打了不到1200个304不锈钢孔，刃口涂层崩了79片。
就是这么离谱。
别吹耐磨，氧化锆涂层最靠谱的用途是隔热
很多人一提到氧化锆涂层，第一反应就是耐磨。
错得离谱。
说实话，氧化锆本身的断裂韧性也就6MPa·m^1/2，比硬质合金低一半都多，做耐磨纯是蹭概念。真正让氧化锆涂层能立足工业圈的，是隔热。

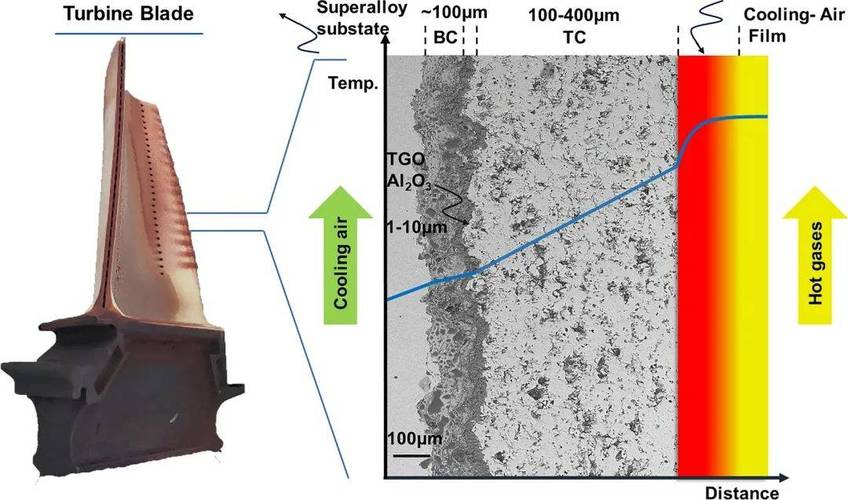

目前工业界最常用的8%氧化钇稳定氧化锆（8YSZ），导热系数仅1.8~2.2W/(m·K)，比普通高温合金低了整整一个量级，涂个0.2~0.3毫米厚，航空发动机涡轮叶片的表面温度就能降150~200℃，寿命直接翻一倍还多。这个性能，其他陶瓷涂层目前根本顶不上。
之前碰过一个做铝压铸模的客户，听了供应商的忽悠，非要给模芯镀100微米厚的氧化锆当耐磨层用，我拦了三次没拦住，结果上线打了不到2800模，靠近浇口位置的涂层整块剥落，直接废了一套二十多万的模架。
说白了，路走不对，材料再好也白搭。
同叫氧化锆涂层，差价十倍真不是智商税
我见过有人拿1000块一平米的氧化锆涂层，冒充一万块的卖，也见过客户贪便宜踩坑，最后赔了几十万。很多人觉得不都是氧化锆吗，能差到哪去？差大了去了。
就说最常用的两种工艺，等离子喷涂和EB-PVD（电子束物理气相沉积），价格差十倍，性能差出一个量级。等离子喷出来的涂层，晶粒是微米级的随机堆叠，孔隙率在5%~15%之间，成本低，做静态隔热没问题，但是抗热震性能差到离谱，冷热循环个几十次就裂了。EB-PVD长出来的是定向柱状晶，应变容忍度比喷涂层高3倍，抗热震寿命直接拉满。实测同厚度的涂层，1100℃水冷循环，喷涂的30次就剥落，EB-PVD的能撑360次，热震循环寿命差整整12倍。
价格呢？等离子喷涂的一平米1000~2000块，EB-PVD的一平米少说也要12000块，工艺差一级，价格差十倍，真不是坑人。不过话说回来，现在很多小厂拿喷涂的磨平了改改粗糙度，就当精密级气相沉积氧化锆卖，报价比正经货便宜一成，一堆客户抢着要，用不了半个月就出问题，找谁说理去？
产业化绕不开的死结，到现在都没破解
说了这么多，不是说氧化锆涂层不好，是这个东西到今天，还有几个根本绕不开的硬伤，没人敢提，也没人解决得了。
第一个就是高温老化相变。稳定剂氧化钇会在长期高温下慢慢迁移析出，原本稳定的四方相氧化锆会转变成单斜相，体积膨胀3%~5%，直接从内部把涂层撑得满是裂纹，最后整块掉。现在实验室各种改性，加氧化铝加稀土，什么都试过，能把老化速度降个30%就吹上天，真到1200℃以上长期工作，过了10000小时，没有一家的改性涂层能稳定住，全裂。
第二个就是界面应力。氧化锆的热膨胀系数大概是10×10^-6/℃，而它常用的基体高温合金是15~18×10^-6/℃，差了将近一倍，每次开机停机的冷热循环，界面都在攒应力，现在用的MCrAlY粘结层，也就只能把剥落时间往后延个两三年，该掉还是掉，根本躲不开。
还有个冷门的坑，低温水热老化。很多人不知道，氧化锆涂层在200~400℃的带水蒸汽环境里，老化速度比1000℃干热还快三倍。之前国内某厂做电站过热管的氧化锆隔热涂层，两年就掉了快八成，现在这个问题连像样的产业化解决方案都找不到。
现在全行业都在吹氧化锆能做这个能做那个，什么新能源刀片、注塑模具全都往上蹭，说白了，大部分都是炒概念割韭菜。真要用到工业环境里，除了航空航天那种愿意花大价钱换几年寿命的场景，剩下的九成民用项目，都是踩坑的多，赚钱的少。
干了十五年工艺，见了太多砸进去几百万最后打水漂的项目，一句话：选涂层先搞清楚自己要什么，别听销售瞎吹。
