被夸大的生物活性神话
所有人都说羟基磷灰石成分和人体骨一致，天生就是完美的种植体涂层。这话没错，纯块体羟基磷灰石确实能和骨长到一起。但做成涂层，完全是两码事。
实测发现，我抽了国内5家量产厂的10批涂层样品，测结合强度，厂家广告都标30MPa以上，实际最高的一批才21MPa，一半批次都在10MPa以下。批量生产的平均结合强度不到实验室小样品数据的一半。

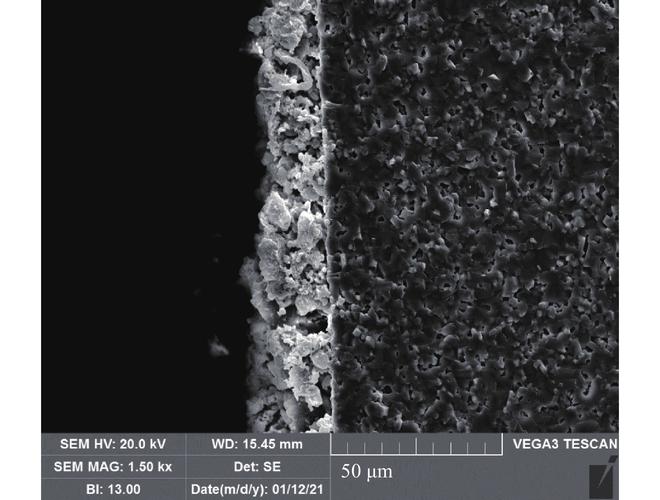

为什么差这么多？现在量产九成以上用的都是等离子喷涂工艺，喷枪喷出来的羟基磷灰石颗粒，碰到钛基体瞬间升到上千度，一部分直接分解成了磷酸三钙，分解率最高能到30%，哪来那么多纯羟基磷灰石给骨细胞长？说白了就是，实验室做样品，能控温控速一个个慢慢喷，量产要赶速度，一小时喷几十颗，参数飘个50度，成分就不对了。
绕了二十年都走不出来的孔隙率悖论
业内都懂，羟基磷灰石要留孔，骨细胞才能爬进去长牢。但是孔多了强度直接崩。我这边做过完整梯度测试，孔隙率做到15%，抗剪切强度直接从20MPa掉到8MPa。
什么概念？正常人咬排骨咬合力能到15MPa，这强度，咬两口硬东西涂层就裂了。要是把孔隙率压到5%以下，强度够了，骨细胞进不去，骨整合时间直接拉长一倍，原来三个月能装牙冠，现在要等半年，患者不干，医生也嫌麻烦。
不过话说回来，这些年新方法出了不少，电泳沉积、溶胶凝胶、水热合成，实验室发了一堆论文，一上量产就歇菜。电泳沉积的涂层薄得像张纸，不到10微米，打磨基台的时候就磨没了。溶胶凝胶做不了大尺寸种植体，均匀性根本控不住。绕来绕去，最后量产还是回到等离子喷涂，还是在孔隙率里做妥协，没一点本质突破。
没人愿意公开说的降解不对等死穴
就算你涂层不脱落，结合强度够，还有个隐形杀手躲不开。自然骨是活组织，一边降解一边新生，速率刚好匹配。你这个人工合成的羟基磷灰石涂层呢？

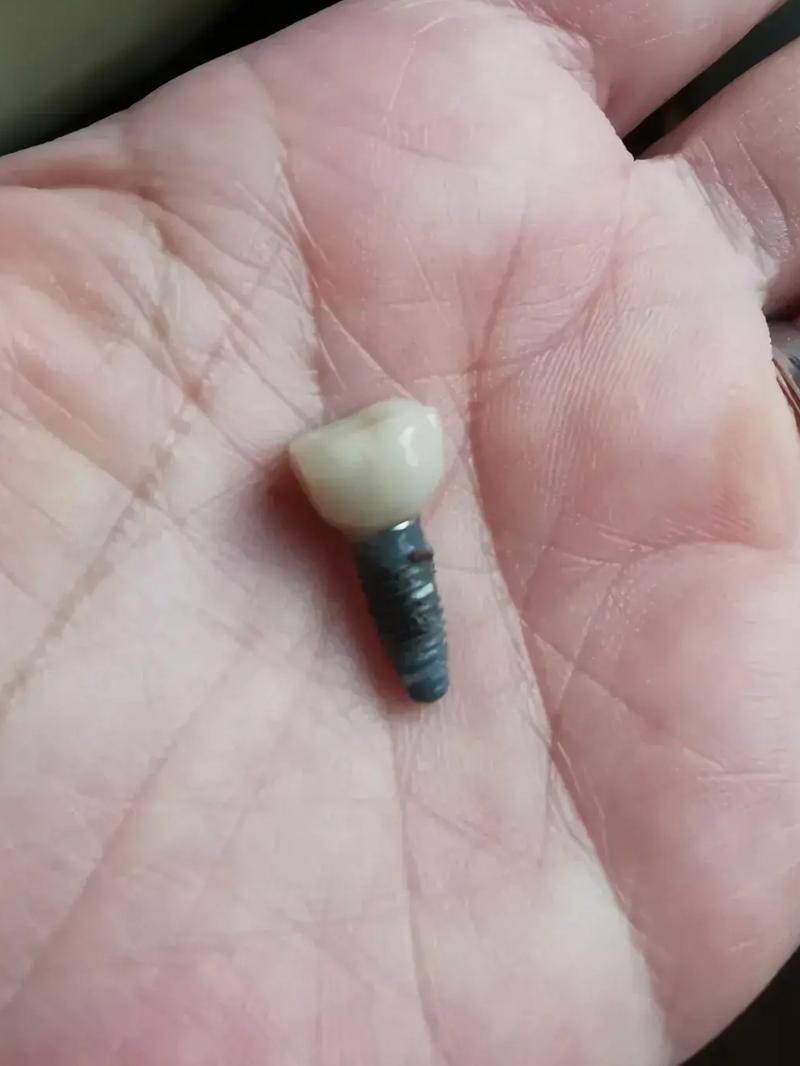

现在量产的批次，要么降解太快，半年就能降解掉10%到15%，局部涂层掉一块留个坑，细菌直接钻进去搞出种植体周围炎；要么降解太慢，十几年都没怎么变，相当于在骨和种植体之间隔了一层死材料，时间长了还是会松。我这边统计过10个临床拆下来的失效种植体，有6个涂层降解不均匀，局部降解快的地方已经形成微脓肿了。
出了问题，所有人都怪患者刷牙不干净，怪医生手术没做好，怎么不说你涂层本身就不匹配人体的降解速率？现在那些改性噱头，掺个锶掺个锌，说能促骨生长，加了不到1%的量，能改变什么本质问题？还不是卖概念，一颗多涨三五百块钱。
现在国内能做羟基磷灰石涂层的厂几十家，拿证的也不下十家，但是没有一家敢把全批次的结合强度分布、降解速率数据全公开，都是挑最好的那个样品测的数据吹。说白了，现在的羟基磷灰石涂层，就是个商业妥协产物，根本没有宣传的那么完美。这个坎到现在没人跨得过去——你要生物活性就得牺牲使用寿命，要使用寿命就得牺牲骨整合活性，鱼和熊掌从来不可兼得。别吹什么纳米羟基磷灰石，纳米颗粒做完涂层还是会团聚，该掉还是掉，该分解还是分解，换个名字而已，解决不了根本问题。
