别被论文里的1500℃骗了
现在随便搜一篇热障涂层的论文，开头都要吹自己能扛1500℃高温，隔热效率能到30%以上。说白了，那都是静态烧蚀测出来的理想数据，跟真实工况根本不是一回事。

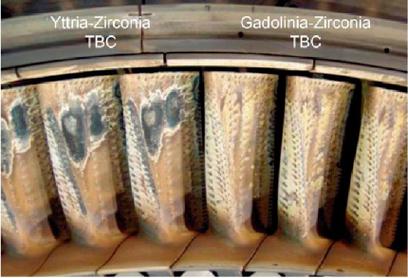

实测发现，发动机每一次点火关机，涂层都要承受从室温到1100℃的骤变。热膨胀系数只要差个1×10^-6/℃，循环个几百次，涂层和基体的界面直接裂给你看。更糟的是燃气里带的杂质，钙镁铝硅硫酸盐那玩意儿，顺着EB-PVD做出来的柱状晶间隙往里面钻，快的时候一个小时就能把粘结相腐蚀透。这谁扛得住？
我见过不少项目，实验室里测出来寿命两千小时，一上整机试验，不到五百小时就掉块。甲方拍桌子，乙方挠头，最后只能改设计要求，把寿命指标砍一半。
喷涂工艺的坑，没人愿意明说
现在业内主流就两种工艺，EB-PVD和APS，各有各的坑，外人很少知道。

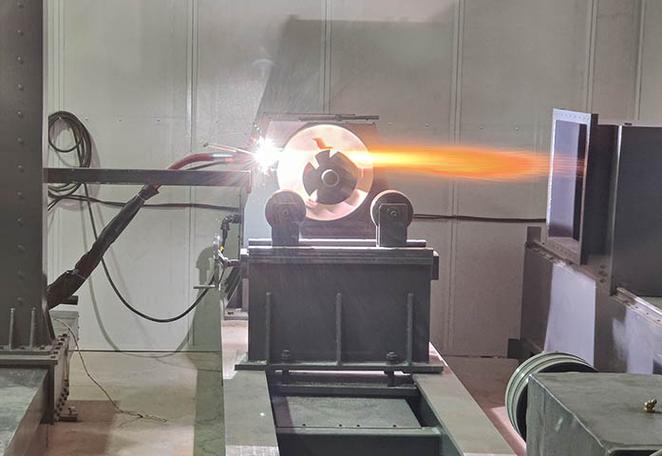

EB-PVD做出来的柱状晶，隔热好，应变容忍度高，本来是给高端航发用的。但是你猜一炉五个叶片的良率能到多少？说出来吓你，不到60%。为什么？电子束的偏转线圈稍微偏0.2度，靠近炉腔边缘的叶片，涂层厚度就差0.3mm。要么隔热不够达不到要求，要么叶片重量差太多，动平衡直接废了，整块叶片报废。而且成本贵得离谱，一片成品叶片的涂层就要小两万，还得抽真空等三天，量根本上不去。
最近炒得火的APS，也就是大气等离子喷涂，成本直接降了一半，孔隙率能做到15%，隔热效果甚至比EB-PVD还好。但是呢，一碰高速燃气冲刷，表层的陶瓷颗粒哗哗往下掉。跑个几百次循环，掉下来的碎颗粒还会打坏后面的低压涡轮叶片，直接搞成连锁损坏。说实话，很多厂商宣传的时候，只把隔热效率印在宣传册上，绝口不提长期寿命的衰减数据，这就是行业里默认的潜规则。对吧？
根本绕不开的死结
这么多年，从高校到企业，大家都在搞新材料，什么稀土掺杂锆酸盐，什么高熵陶瓷，搞来搞去，都绕不开一个核心问题：界面失效。
你想啊，涂层是陶瓷，基体是高温合金，一个脆一个韧，热膨胀系数永远不可能完全匹配。不管你怎么改粘结层，哪怕搞了铂铝涂层，搞了梯度结构，几百次热循环之后，热生长氧化层在界面慢慢长到10微米，界面结合力直接掉70%，不掉块才怪。
不过话说回来，现在实验室的模拟都是怎么做的？都是完美界面，连个原生孔隙都没有，算出来的结合力好看得很，一放到实际生产的涂层上，根本对不上。还有检测，你要想知道涂层内部有没有微裂纹，就得做微米级CT，一片叶片做一次检测要大几千，全检根本不可能，只能抽检，抽不到就是漏网之鱼，装机出问题就是大事故。
现在所有的改进，本质上都是瘸子里挑将军。你要长寿命就得接受低良率高成本，你要降成本扩产能就得接受寿命短可靠性差。这个天平，到现在也没人能摆平。别听那些喊着颠覆性突破的，真能落地量产的，还是几十年前发明的那两套工艺，坑还是那些坑，谁用谁知道。
