2026-08-17 16:01:50 分类：材料工艺
去年给北方某钢厂做加热炉滑轨的失效分析，进口单价28万一套的抗氧化涂层，标称1200℃工况寿命3年，实际11个月就整块剥落，滑轨烧弯了，停产一天损失近百万，甲方老总拍着桌子问我怎么回事。测完截面我就傻了，涂层最厚的地方反而氧化最严重，薄的边缘居然还好好的。这就是我干了15年工艺，最颠覆的一次结论：抗氧化涂层不是越厚越好，大多数失效都是堆厚度堆出来的。
氧钻过涂层的路径，根本没人说破
很多人觉得涂层就是堵墙，把氧跟基体隔开就完事儿了，对吗？室温下没错，升到600℃以上，一切都变了。说白了，就算你烧出来致密度99.9%的陶瓷涂层，晶界还是有空隙，高温下原子活性上来，氧顺着晶界往里面钻，比你想象的快多了。实测发现，1200℃静态空气中，纯氧化铝涂层48小时就能让氧扩散进去150微米，你做300微米厚的涂层，看起来够厚，氧没几天就钻透了。

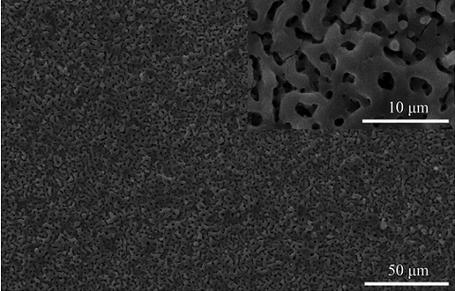

1200℃高温氧化后抗氧化涂层截面显微图
更坑的是内应力。涂层越厚，高温烧结或者原位生成的时候，冷却收缩的内应力就越大，稍微来两次温度波动，直接从内部裂成蜘蛛网，这些裂纹就是氧的高速公路啊！我当初第一次做对比试验，同成分同工艺，100微米厚的样品，1200℃热循环50次，氧化增重才0.12mg/cm²，300微米厚的直接到1.8mg/cm²，差了15倍。我当时连抽三根烟才缓过来——之前跟着行业大方向扎进去做了大半年厚涂层，全错了。
耐温指标的骗局，行业都心照不宣
你去看任何一家厂商的样册，抗氧化涂层都标着耐温多少多少，1600℃、1800℃都敢写。但你问他怎么测的？全是静态恒温下测的，放马弗炉里烧够时间，没化就算合格。说实话，哪个工业工况是静态恒温的？加热炉要推钢，温度上下波动一两百度；航空发动机起飞降落，温差上千度；光伏热场开炉停炉，一天一个冷热循环。带交变应力带气流冲刷的工况，性能直接砍半都算好的。
高温热气流冲刷后失效的抗氧化涂层实物图
我去年测过国内某头部厂商的1600℃级抗氧化涂层，按它给的工艺做上去，静态1600℃烧100小时确实没事，我换成1400℃，通1m/s的热空气流吹，200小时涂层就开始整块掉渣，氧化深度超过2毫米，直接废了。不过话说回来，大家都这么干，你不标高点，卖不过别人啊。客户也傻，就看谁耐温标得高，谁价格低，根本不问测试条件。吃亏了才知道，都是坑。
产业化绕不开的死结，至今没人能破
产业化绕不开的死结，至今没人能破
说了这么多，其实抗氧化涂层到今天，产业化里有个根本绕不开的硬伤，我见过上百个项目，没有一个能彻底解决。就是热循环下扩散通道的自愈合。你想啊，哪怕你做的再致密，开炉停炉几次，热胀冷缩差，肯定出微米级裂纹，只要出一道，氧就往里面钻，用不了多久基体就氧化失效了。
有人说加自愈合相啊，比如硼玻璃、碱土玻璃相，温度上来玻璃软了，流过去把裂纹填上，没错啊。可玻璃的有效温度区间太窄了。低于800℃，玻璃是脆的，裂了就是裂了，根本流不动；高于1200℃，玻璃粘度降得太低，顺着缝隙就流走了，留不下。你看看现在大部分工业抗氧化的需求，刚好就在800℃到1400℃这个区间，不上不下，刚好卡在玻璃的失效区间里，尴尬不？
现在高校发了那么多论文，加纳米硼化物，加稀土氧化物，吹得天花乱坠，什么自愈效率90%以上，你拿到现场试一下，十个热循环下来，该裂还是裂，该氧化还是氧化。为什么？实验室试样都是抛光打磨过的高纯小试样，没有内应力，没有杂质，实际工业生产的涂层，烧结残留的气孔，杂质带来的晶界缺陷，基体和涂层热胀系数不匹配的内应力，到处都是漏氧的口子，理论上的自愈合根本覆盖不过来。
说白了，现在市面上的抗氧化涂层，没有一个能做到长寿命稳定工作，都是凑合用，能用多久全看工况给不给脸。别扯什么技术突破，那都是发论文用的，真到产业化落地，这个死结，至少十年内都解不开。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：抗氧化涂层：90%的现场失效都源自一个低级错误
文章链接：https://m.yqhljx.com/list_11/1437.html
