2026-08-18 09:41:52 分类：材料工艺
去年给长三角一家做汽车改性料的工厂做失效分析，他们砸了近两百万上线的石墨烯增强聚丙烯保险杠骨架，批量装车不到半年，断了17根。要求拉伸强度提30%，实测出厂只提了不到8%，放恒温恒湿库放15天，强度再掉12%。老板拍着桌子骂，说被卖石墨烯的骗得底裤都没了。
零点几增量提效的神话，只存在于实验室论文里
现在随便搜一篇石墨烯增强的论文，都能看到“添加0.3%石墨烯，拉伸强度提升35%”这种亮眼数据。我不否认这些数据是测出来的，但你看看他们做样的条件。
用的是提纯到99.9%的氧化石墨烯，片层尺寸筛到0.8-1.2微米，手动超声分散4小时，然后模压成型，15MPa保压半小时，出来再放恒温恒湿箱平衡48小时再测。
这种条件，工厂谁给你玩？工业化量产双螺杆混炼，物料从进料口到模头出来，全程不到3分钟。剪切力不够，石墨烯团聚成块，成了应力集中点；剪切力太猛，石墨烯片层被剪碎成纳米碳屑，本身的强度都没了，还增什么强？

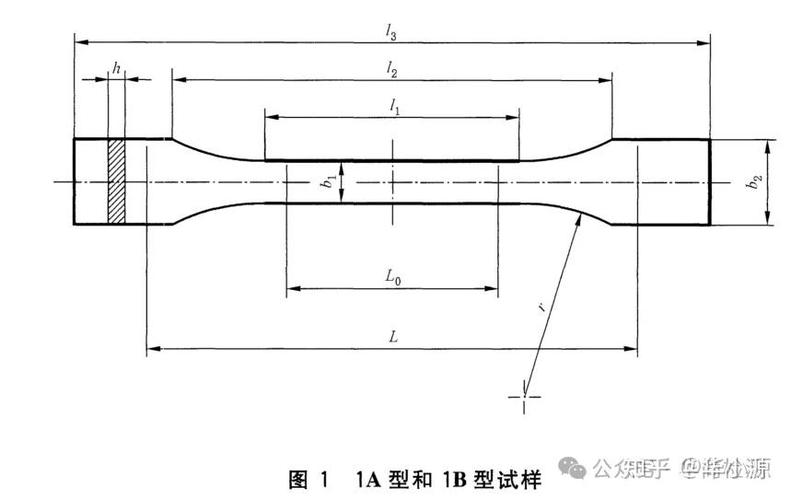

石墨烯增强PP塑料拉伸测试样条对比图
我自己拿同一款石墨烯，分别在实验室和工厂线做过对比样。实验室模压样，加0.3%确实提了32%的强度。工厂线直接挤出造粒注塑，最好的批次只提了11%，差的批次强度反而降了7%。说白了，卖材料的拿实验室数据吹工业化性能，就是耍流氓。多少改性厂老板，就是冲着那串漂亮数据投了钱，最后交了几百万的学费，货卖不出去，堆在仓库落灰。
分散性从来不是核心，界面结合才是绕不开的死穴
业内一提到石墨烯增强效果差，全把锅推给分散不好，好像把分散问题解决了，一切就都成了。我呸。我去年花了三个月，试了行星球磨、超临界剥离、原位聚合三种分散方案，最后做到光学显微镜下找不到一个大于5微米的团聚块，结果呢？强度还是只提了不到15%，跟预期差远了。
问题出在哪？石墨烯本身是sp2杂化的片层结构，表面太惰性了，跟绝大多数基体树脂根本粘不上。受力的时候，载荷传不到石墨烯片上，石墨烯直接从基体里滑出来，相当于复合材料里掺了一堆片状的空隙，不扯后腿就不错了。

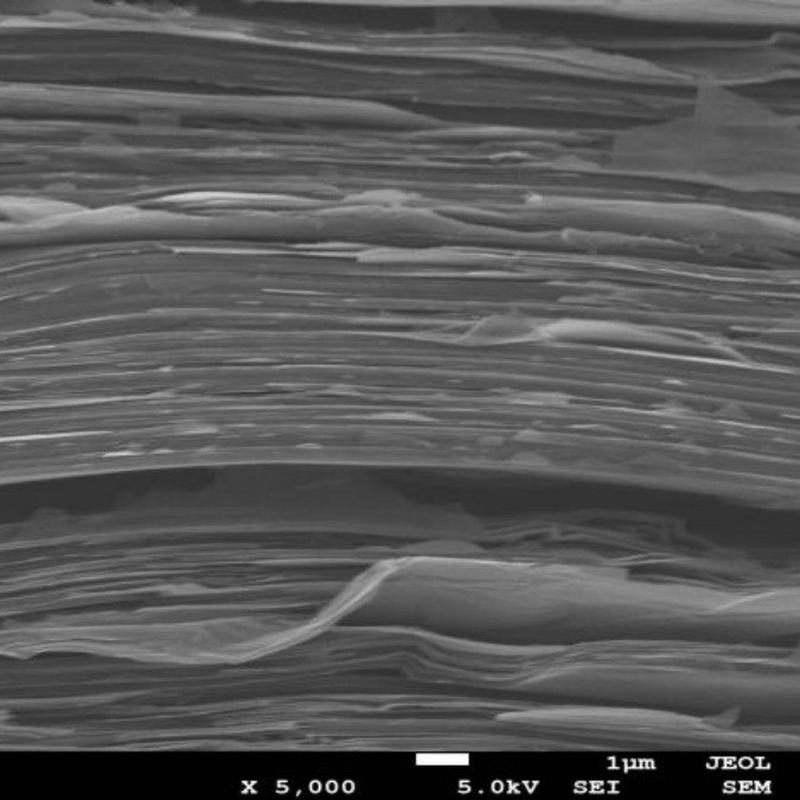

扫描电镜下石墨烯增强塑料断裂面形貌图
我当时做断裂面扫描电镜，看得清清楚楚，扯出来的石墨烯片干干净净，一点树脂残留都没有。那界面结合力，撑死就是几兆帕的范德华力，基体本身的断裂强度都三四十兆帕了，这点力够干什么？
有人说接枝改性啊，接上羟基羧基不就能结合了？说实话，接枝率超过5%，石墨烯本身的sp2结构就被破坏了，本征强度直接掉一半，还增什么强？接枝率低于1%，跟没接一样，白折腾。现在所谓的硅烷包覆、等离子体改性，做出来的改性石墨烯成本，比基体树脂贵两倍还多，做个航天试样还凑活，做民用产品，卖一件亏一件，谁玩得起？
现在能落地的石墨烯增强，全是蹭流量的伪概念
现在能落地的石墨烯增强，全是蹭流量的伪概念
你去电商平台搜石墨烯增强产品，翻一百页，九十九页都是蹭概念的。要么就是石墨烯加炭黑复配，炭黑本来就有增强效果，功劳全算给石墨烯，其实石墨烯添加量不到0.1%，大部分还是炭黑，性能涨了跟石墨烯没关系。要么就是做瑜伽垫、保暖内衣这种东西，说自己是石墨烯增强弹性，其实就是掺了点廉价石墨粉，换个包装涨三倍价。
我上个月见过一个做运动滑板的，号称用了石墨烯增强碳纤维，强度比普通滑板高30%。我拆了一块测，碳纤维铺层比普通滑板少了一层，把石墨烯薄膜算进去凑厚度，换算成单位质量强度，数据就好看了，实际整块板的抗冲击强度，还不如普通全碳滑板。真玩极限运动摔一下，断了算谁的？
说白了，现在整个行业都在绕开界面结合这个硬骨头，要么吹分散工艺，要么炒概念割韭菜，就是没人沉下心啃这个核心问题。这个问题一天不解决，石墨烯增强就一天都是实验室里的玩具，别扯什么万亿市场产业化。真要做产品，别被那些漂亮数据忽悠，先摸摸口袋，想想自己能不能交得起这个智商税。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：石墨烯增强：被吹上天的神话，藏着没人敢说的硬伤
文章链接：https://m.yqhljx.com/list_11/1480.html
