2026-08-18 12:39:58 分类：材料工艺
去年给广东一家改性塑料厂做失效分析，一吨聚丙烯加了8%标称15nm的纳米碳酸钙，测出来的拉伸强度比加同等份数普通重钙还掉了12%。客户花三倍价钱买高端料，做出来的制品不合格，堆在仓库里卖不出去，老板蹲在车间门口抽烟，一天抽了两包。
别迷信粒径，越小越贵，但不是越小越好用
很多人买纳米碳酸钙，开口就问你家最小能做几纳米，仿佛粒径越小，档次就越高。
说白了，粒径越小，比表面积越大，对分散的要求就越高。实测20nm原生粒径的纳米碳酸钙，比表面积大概在25到30m²/g，要是分散不开，就是一团硬邦邦的团聚块，实际粒径比普通重钙还大，就是实打实的杂质。

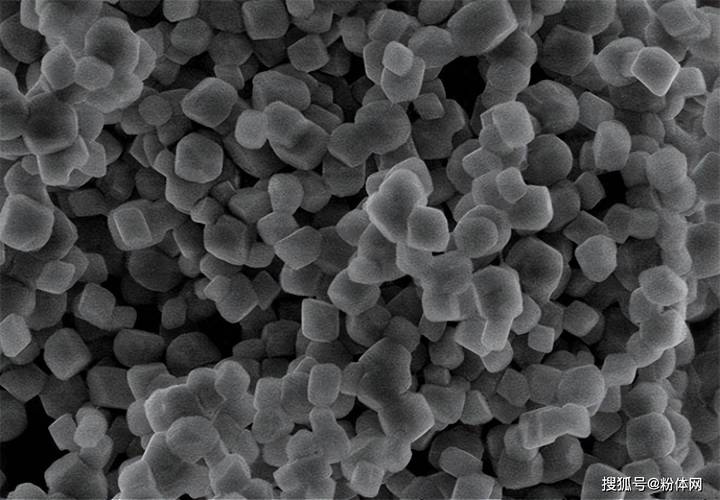

纳米碳酸钙扫描电镜下团聚形貌图
我测过不少南方小厂的货，标称20nm，电镜下看原生粒径确实够格，结果二次团聚后的平均粒径直接干到5μm，跟1250目重钙没区别。你花三倍的钱，买的就是印着“纳米”两个字的包装袋。
前年浙江一个做改性汽车内饰件的客户，不信邪，非要换30nm的纳米钙降本，结果出来的制品冲击韧性直接掉了四分之一，全批次返工，亏了小两百万。
坑死人不偿命。
表面改性才是卡死性价比的命门
买纳米钙只看粒径，不看包覆率，这是新手最容易犯的错，对吧？
纳米碳酸钙本身是强极性的，你往非极性的塑料、橡胶里加，不做表面改性，就是一坨搅不开的浆糊，根本发不上力。我们车间做过对比实验，同一种25nm原生粒径的纳米钙，包覆率从60%升到92%，填充PP的缺口冲击强度直接涨了47%，差得不是一点半点。
纳米碳酸钙不同包覆率改性效果对比图
不过话说回来，现在市面百分之八十的工业化纳米钙，包覆率都在70%以下。为什么？改性要加硬脂酸或者偶联剂，还要多一步高温烘干预处理，成本直接涨15%，很多厂家为了抢单，就偷工减料，给你的就是半残品，还要你自己回去再改一遍，算下来比用普通钙还贵。
我之前帮一家硅胶厂调配方，他们换了某国内大厂的改性纳米钙，成品硬度莫名其妙涨了3度，拉伸强度掉了0.8MPa，查了半个月才发现，厂家用来包覆的是回收废硬脂酸，酸值超标，直接把硅胶的交联体系给破坏了。
找谁说理去？
当下产业化根本绕不开的死结
当下产业化根本绕不开的死结
说了这么多，不是说纳米碳酸钙一无是处，它在某些特定场景确实好用，比如做高端哑光涂料、高档鞋底，能帮你省不少其他助剂钱。但你要说它能替代什么白炭黑、能全面升级工业制品，那纯纯是吹牛。
现在整个行业绕不开的硬伤，就是规模化生产和品质稳定性永远矛盾。
你要做粒径均匀、团聚少、包覆率达标的纳米钙，就得用间歇式碳化法，一次只能产几吨，能耗比连续碳化高两倍，成本直接翻番，卖出去比白炭黑便宜不了多少，没人要。你用连续碳化做大规模，产量上去了，成本下来了，粒径分布直接宽出三倍，原生粒径从10nm到100nm都有，团聚根本控制不住，今天出的料合格，明天就飘了，放到高端制品里根本不敢用。
很多人拿高校实验室的数据吹牛逼，那都是筛了几十遍挑出来的极品样品，你放到工业化大生产里，连续开三天工，能有一天出的料符合要求就烧高香了。那些说纳米碳酸钙能全面替代沉淀法白炭黑做轮胎的，你敢把加了纳米钙的胎装到乘用车上卖吗？滚动阻力降不下来，耐磨性能掉十个点，出了事故谁担责？
说实话，现在纳米碳酸钙就是被资本和营销吹得太神，很多厂家冲着“纳米”两个字就往里冲，说白了就是交智商税。它就是个偏门的添加剂，不是什么万能神药，别瞎用。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：纳米碳酸钙：被神化的工业添加剂，多数时候都是智商税
文章链接：https://m.yqhljx.com/list_11/1487.html
