2026-08-19 01:02:05 分类：材料工艺
去年帮浙江一家VOCs治理企业救场，他们新装的Pt催化剂，3个月不到处理效率从98%掉到62%，所有人都在说活性组分中毒，结果拆出来测，载体先垮了。
载体根本不是惰性容器
大部分人提起催化剂，眼睛全盯在活性组分上，钯铂铑啥的，觉得载体就是个放东西的架子，说白了就是个不干活的垫脚石。错得离谱。
我们做过太多对比测试，同样负载0.1%的Pt，孔径分布集中在8-10nm的γ-Al₂O₃载体，比孔径分布乱七八糟的同比表面积载体，甲苯转化效率整整高26个百分点。你说载体只是容器？这差快三分之一的性能哪来的？

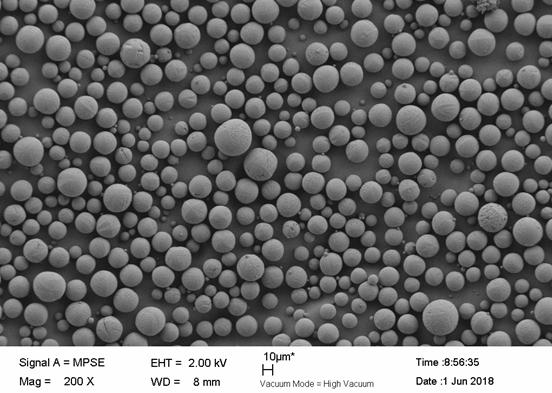

不同孔径分布氧化铝催化剂载体电镜图
载体不光给活性组分找落脚点，还控着反应的传质、传热，甚至有些载体本身会参与反应，氧空位都长在载体上，活性组分只是上台唱戏的主角，载体才是藏在幕后控场的那个。
说实话，很多做催化剂的，老板只愿意给活性组分砸钱，载体找个公模就开干，能出稳定性能才怪。
量产卡脖子的隐形坑
实验室做样品，几十克几百克，啥都好做，比表面积孔结构都能卡得死死的，一放大到吨级，全是毛病。
很多企业招标，就卡一个比表面积指标，要求大于200m²/g就过，鬼才知道比表面积是哪里堆出来的。我去年碰过一个项目，山东某陶瓷厂做的蜂窝载体，测比表面积刚好220m²/g，完全符合要求，结果拿过来做压汞，一半的孔都是大于100nm的缺陷孔，活性组分浸进去，全沉在孔壁团聚，用了不到一个月，Pd颗粒从2nm长到5nm，活性直接掉了一半。
上次去现场拆载体，我亲手掰了一块，外表面白白净净，捏碎了一看，芯子全黑了，积碳都堵到中心了，原来大孔多，流速不均匀，偏流把载体中心都堵死了，表面还看不出来。

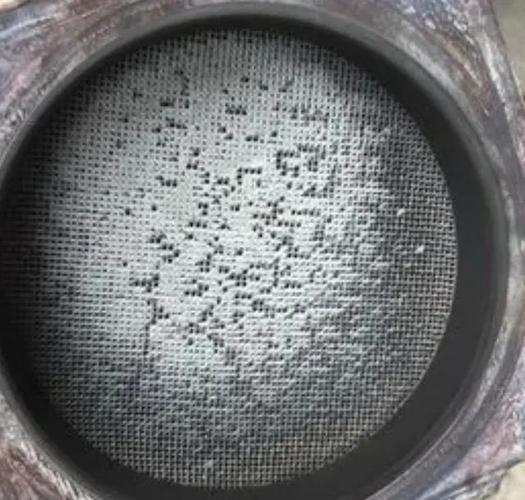

积碳堵孔失效的整体式催化剂载体剖面
不过话说回来，这个真不能全怪做载体的，你要孔分布均匀，原料就要用高纯铝粉，煅烧温度每炉都要控在±5℃以内，成本直接涨两成，客户又不愿意加钱，只能凑活做，最后坑了下游。
绕不开的硬伤，没人愿意明说
绕不开的硬伤，没人愿意明说
现在不管是论文还是厂商发布会，全说载体怎么怎么先进，全是优点，没人提现在产业化根本解决不了的死穴。
第一个就是一致性。现在做特种载体，比如碳化硅、氮化铝，哪怕是国内做的最好的厂家，同批次产品的孔隙率偏差能到3%以上，热导率差超过10%，装到同一个反应器里，局部温度差能到80℃，热点地方不出三个月载体就烧结裂了，谁都解决不了。你要每一块都控精度，成本翻三倍，卖出去根本没人买，就只能凑活。
第二个就是回收成本。现在贵金属催化剂回收，都是把载体碎了提贵金属，氧化铝载体莫氏硬度9，磨碎的能耗比提炼贵金属本身还高，很多小厂偷着埋，环保查得严，大厂做起来不赚钱，这个问题从九十年代说到现在，还是没人愿意啃。
干了15年工艺，见过太多项目，实验室数据漂亮得能发顶刊，一工业化就死，全死在载体这种没人关注的细节上。所有人都盯着活性组分搞创新，载体就是个凑数的背锅侠，能有好结果吗？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：催化剂载体：你根本错把它当惰性容器
文章链接：https://m.yqhljx.com/list_11/1516.html
