2026-08-19 04:03:56 分类：材料工艺
去年给华东某动力电池厂做导电剂配方，碰到一件邪门事：厂商花三倍成本做的95%高还原度还原氧化石墨烯，装成软包电池测倍率，1C放电比容量居然比半还原的样品低了27%，循环50次容量衰减直接超了10%，整批货全打回来返工。
别被“还原度越高性能越好”PUA了
理论上，还原氧化石墨烯就是把氧化石墨烯片上的羟基、环氧基这些含氧官能团打掉，恢复石墨的sp2共轭结构，氧越少，导电性越好，这个公式没错。但架不住实际生产不是做热力学计算啊。

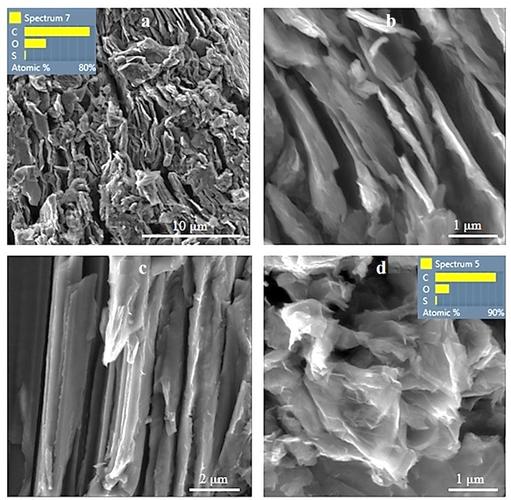

不同还原度还原氧化石墨烯透射电镜图
实测发现，还原温度冲到1000℃以上，含氧官能团基本脱干净了，但片层会直接收缩皱成干腌菜，还会因为范德华力直接堆叠成块，你拿球磨机磨三个小时，再过2000目筛，拿电镜看还是一坨一坨的，比冬天发不开的面团还瓷实。
说白了，你加进锂电极片里，根本铺不开，本来指望它搭连续导电网络，结果全是断点，性能能好才见鬼。
我见过不少刚出校门的博士，上来就盯着氧含量测，氧含量降了0.1个百分点就到处吹成果，真拿到生产线试，全露馅。
量产还原工艺藏着你看不见的暗坑
现在实验室里的还原方法能列出来几十种，什么光还原、微波辅助、微生物还原，说起来都好听，真要做吨级量产，只剩两条路：水热加还原剂，或者高温热还原。剩下的全是骗项目经费的，连百公斤级都做不出来。

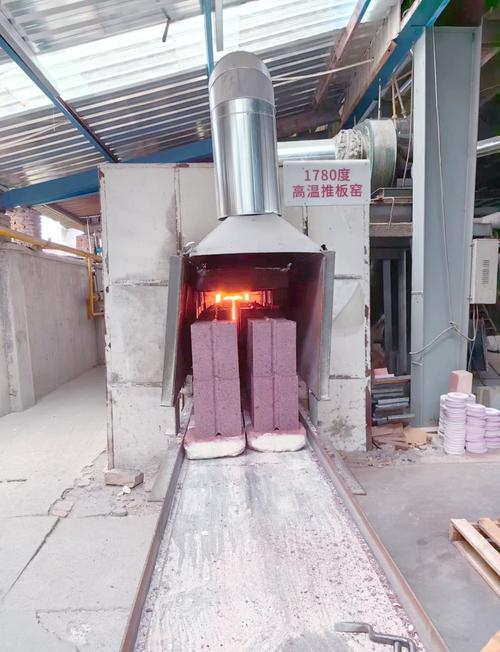

吨级还原氧化石墨烯热还原推板窑现场图
水热还原，最早用水合肼，还原效率确实高，氧含量能降到1%以下，那玩意毒性多大？做小试没事，量产开一天，环保部门当天就上门封厂，现在没人敢大规模用。
换绿色还原剂，比如抗坏血酸，还原性差一大截，最后氧含量剩10%都打不住，导电性上不去，成本还翻了一倍，根本卖不动。
高温热还原呢？看起来简单，把氧化石墨烯铺进去烧就完了，谁都能做，可你知道工业窑炉的温度差有多大吗？我去年给山东一家做石墨烯的企业测温场，12米长的推板窑，同一恒温区，上下层温度差最高42℃，窑壁边比中心温度低了快60℃，烧出来的货，边部还原不足电阻率偏高，中心过烧直接团聚成块，同一批次出来，电阻率差了三个数量级，你敢把这种货给车企做动力电池？
说实话，我见过太多号称万吨级产能的还原氧化石墨烯项目，实际能稳定出合格料的，连十分之一都不到，大部分产能都是空的，就是做出来的货没法用。
绕不开的产业化死结
绕不开的产业化死结
这么多年，不管学术界还是产业界，眼睛全盯在怎么提高还原度、怎么降氧含量上，没人愿意碰那个最麻烦的问题：分散和均一性。对吧？
还原氧化石墨烯天生比表面积能到一两千平方米每克，表面能高得吓人，你还原完，它不团聚就有鬼了，哪怕你分散的时候加了七八种分散剂，超声处理大半天，做成极片一烘干，它还是会慢慢堆在一起，我放了三个月的样品，拿回来测电阻，直接涨了一倍。
还有个没多少人提的事儿：你还原的时候，含氧官能团分解会产气，会把石墨烯片炸出一堆不规则缺陷，这些缺陷做催化的时候是活性位点，做导电剂就是纯纯的灾难——缺陷多了，电子散射多，电阻率直接往上翻，你花那么大功夫降氧提高的导电性，全被缺陷抵消了。
说白了，现在所有量产工艺，都解决不了两个根本问题：第一，同一批次的还原度均一性，工业窑炉不可能做到温度完全一致，总有偏差，出来的货就是参差不齐；第二，还原后的抗团聚，你实验室做几百毫克，超声几个小时当然能分散开，放大到一吨，你超声一个小时的成本都比料钱贵，根本玩不起。
别吹什么还原氧化石墨烯能代替炭黑、能带动产业升级，现在连批次稳定性都做不好，谁敢大规模用在量产产品上？我做工艺15年，见过太多新材料吹得天花乱坠，最后死在这些看似不起眼的小问题上。还原氧化石墨烯也一样，不把这两个坑填上，永远只能做添加量10%以下的配角，当不了主料。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：还原氧化石墨烯：被吹上天的新材料，藏着量产的致命坑
文章链接：https://m.yqhljx.com/list_11/1523.html
