2026-09-09 20:35:46 分类：材料工艺
上个月刚处理完一个烂摊子，某航天配套厂的涡轮叶片热障涂层，按工艺喷了三层，试车120小时，叶尖位置15%的涂层整块剥落，连基体都露出来了。
很多人说这技术是高端制造的香饽饽，我干了十五年，只说一句话：这玩意儿被吹得太狠，坑比饭多。
别信宣传里的“无所不能”
说白了就是拿电弧烧出高温等离子体当加速气流，把陶瓷或者金属粉末烤软了，往工件表面猛砸，靠机械嵌合粘住。就这么个原理，愣是被吹成能解决所有表面问题。
很多厂家手册写着“适配所有基材所有涂层材料”，你真上手做就知道不对。陶瓷颗粒粘金属基体，你就算把基体喷砂打到Sa3级，粗糙度拉到100μm，实测结合力撑死也就60MPa，比激光熔覆的冶金结合差一倍还多。
去年给某钢厂做连铸辊的耐磨涂层，选的是最常用的Al2O3-TiO2混合粉，按标准工艺喷完，检测全合格，上机三个月，辊面三分之一的涂层大片掉渣，连辊身都磨出了沟。
等离子喷涂脱落失效的连铸辊表面
说出来你可能不信，现在很多期刊论文里写的“结合力突破80MPa”，都是实验室拿5cm见方的小试样抛出来的结果。实际生产两三米长的大轧辊，喷砂的时候边角根本打不均匀，还有加工变形，能稳定做到40MPa就已经要烧高香拜佛了。
重载荷工况下，冲击力上来，结合力不够就是白搭。就是这么现实。
工艺参数全靠老师傅手感，自动化都是噱头
你去翻任何一本专业书，给的参数都是大范围，电流400A到800A，送粉率10g/min到50g/min，等于没说。
我干这么多年，摸出来的规律是：喷同一批粉末，电流差10A，涂层孔隙率就能差3个百分点。航空发动机的热障涂层要求孔隙率刚好卡在10%到15%，多了涂层强度不够掉块，少了热应力释放不出来直接开裂。多一分不行，少一分也不行。
最坑的还是保护气的配比。很多小厂买的还是十年前的转子流量计，误差能到10%，车间气压波动一点，等离子焰流的温度直接掉2000℃，粉末熔化不全，喷出来的涂层全是连通气孔，用不了半个月就腐蚀穿了。

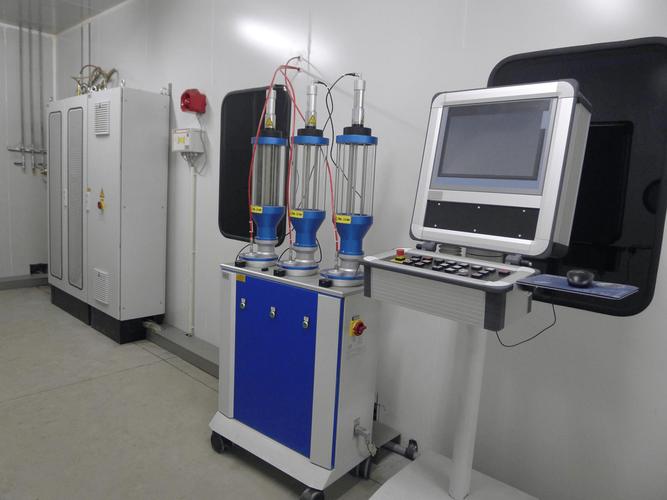

工业等离子喷涂设备参数控制面板
说实话，我见过不下七八个刚转行业的老板，花三四百万买进口喷涂设备，结果喷出来的东西三分之一过不了检测，天天蹲在车间门口抽烟，钱砸进去了，货交不出来，那叫一个难受。
现在都吹AI自动调参，全是忽悠资本的噱头。换一批粉末，松装密度差0.1g/cm³，送粉量就得调五个点，原材料批次波动都应付不了，还谈什么全自动？说白了，现在能稳定出合格货的工厂，全靠车间里干了十几年的老师傅凭手感调，机器只是个执行工具。
产业化根本绕不开的硬伤
产业化根本绕不开的硬伤
别拿什么未来技术发展画饼，现在这些问题，十年之内根本解决不了，谁提前上车谁踩坑。
第一个，涂层厚度根本做不厚。喷超过1mm，残余应力直接炸锅，我早年刚入行的时候试过喷2mm的氧化铝耐磨层，喷完放恒温车间放了一夜，第二天进去看，裂得跟乌龟壳似的，整块废了。现在等离子喷涂能稳定用的厚度，全是0.1mm到0.5mm的薄层，想做几毫米厚的重载耐磨层，门都没有。
第二个，复杂内腔、异形件根本喷不均匀。比如涡轮叶片的气冷内腔，喷枪伸不进去，就算你改了小喷枪，焰流偏个几毫米，涂层厚度就能差一倍，检测根本过不了。现在很多说能喷异形件的，都是拿简单的曲面吹，真正复杂的内腔结构，没人能做好。
第三个，废品率降不到可接受的范围。就算你参数对，喷砂对，基体预处理的时候沾了一丢丢油，哪怕你吹了十分钟压缩空气，就那一点点残留，喷完结合力直接掉一半，出货前一拉就掉，整根工件直接废。算上废品率，成本比激光熔覆还高，只不过很多厂家不说罢了。
不过话说回来，等离子喷涂不是没用，做卫浴五金的装饰层、低载荷的机械密封耐磨薄层，成本低效率高，确实好使。但你非要把它吹成能替代所有表面工艺，拿来干重载荷高温的高端活，那就是自找苦吃。
坑就在这，信不信由你。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：等离子喷涂：被过度神化的表面工艺，藏着一堆绕不开的坑
文章链接：https://m.yqhljx.com/list_11/2587.html
