去年昆山一家做车载触控屏的客户，一批磁控溅射镀的ITO导电膜，出厂测方阻18Ω，良率98%，封箱放了32天，出货前抽检，方阻直接干到70Ω往上，整批12万片全废了。问题出在哪？就是物理气相沉积本身的隐性缺陷——没人提罢了。
别被名词忽悠，本质就是原子搬家

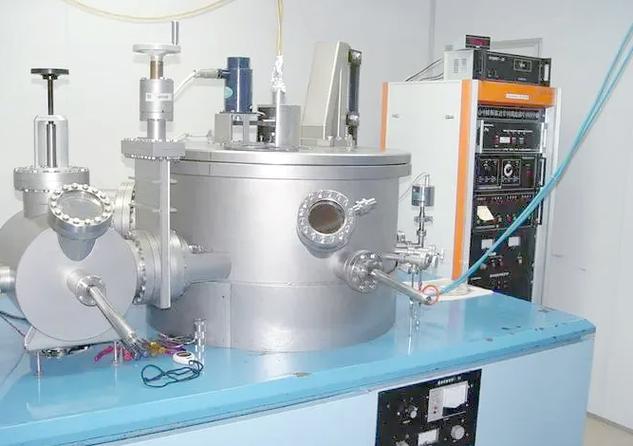

真空腔体内物理气相沉积磁控溅射作业现场
说白了就是在真空腔里，用能量把固态靶材打成原子或者离子，再让这些粒子飞到工件表面，慢慢堆成一层膜。
听着高大上，其实原理就这么简单。很多厂家吹什么第三代PVD，纳米涂层，其实核心逻辑没变，改的都是电源、走台这些边角结构。
实测发现，绝大多数PVD涂层，厚度超过12微米，内应力直接超过临界值，放一周后自动掉块开裂的概率超过40%。你说做耐磨涂层要厚度，要硬度，那对不起，鱼和熊掌你只能选一个。
有人说我做扩散焊提高结合力啊？那成本直接翻三倍，小厂根本玩不起。
实验室数据好看，量产全是坑

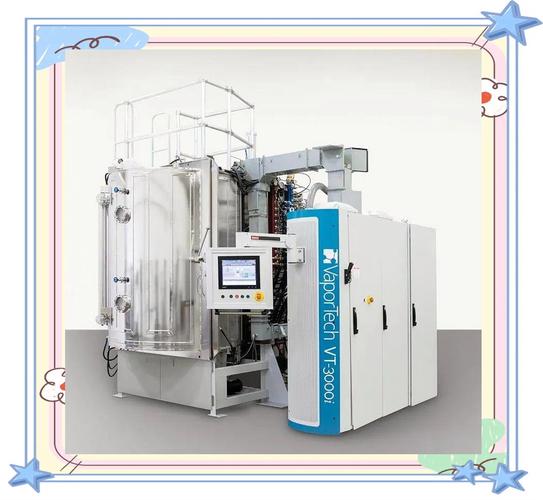

物理气相沉积PVD量产线真空腔体维护现场
我干这行15年，见过太多高校拿10*10mm的小样品，做出硬度HV3000的氮化钛涂层，吹得天下无敌，一到量产放大到1.8米长的大型模具，直接懵了。
整根模具的涂层均匀性差15个百分点都算工艺控制得好。为什么？靶材刻蚀不均匀啊，靶用了一半，刻蚀槽深了两毫米，你走速调快0.2mm/s，边缘厚度直接少两微米，差一点性能掉一截。
更坑的是真空腔里的杂质。哪怕你抽真空抽到1e-5Pa，腔壁上吸附的水汽、油污你清不干净，每镀个三五炉，就得开高温烘烤除气，不然后续镀出来的涂层偏黄，硬度直接掉HV200，耐腐蚀性砍一半。
上次有个客户非要省十几万靶材钱，买回收重熔的铝靶，结果杂质偏析，每五炉就有一炉出针孔大的气泡，返工都没法返，整炉工件全扔，算下来比买高纯靶亏得还多。
说实话，PVD对环境的干净度要求，苛刻到离谱。车间湿度超过50%，开门进一趟人，腔体真空度就得飘两小时，出来的膜性能都不对。
产业化绕不开的三个死结，至今没人能解决
产业化绕不开的三个死结，至今没人能解决
别扯什么技术突破，那些发论文的突破全是在实验室里拿小样品堆出来的，真到量产，三个死结一个都绕不开。
第一个，厚度和内应力的天生矛盾。PVD是原子一层一层堆上去的，堆得越厚，晶格错配越严重，内应力攒得越多，到了阈值直接崩。你要耐磨就得厚，厚了就裂，这个矛盾从PVD发明那天起就存在，至今没有低成本的解决方案。
第二个，结合力天生弱。PVD膜和基体的结合，主要靠范德华力和少量的扩散，哪怕你做了离子刻蚀前处理，遇到大的冲击力或者温度变化，直接分层掉膜。现在用来做刀具，也就切个几千件软材料，切硬的分分钟掉膜，根本比不过CVD。
第三个，成本下不来。一个量产级的PVD设备，光核心部件就上百万，高纯靶材动辄几百块一公斤，换一次靶就得停炉8小时抽真空，产能直接掉三分之一。很多小厂买得起设备养不起，开半年就撑不下去，把设备当二手卖了。
现在一堆人吹PVD要取代电镀，取代CVD，扯什么绿色环保，其实就是蹭风口。电镀确实污染，但人家厚涂层结合力好，成本只有PVD的五分之一，你拿什么取代？
说白了，物理气相沉积就是个特定场景用的工艺，解决不了它天生的这些硬伤，再吹也成不了主流。
