别被“精确可控”忽悠，注入根本不是你想的那么准
很多人张口就说离子注入能精确控制掺杂剂量到1e10原子每平方厘米，剂量误差不到1%。说实话，那是实验室拿完美抛光单晶硅片测出来的理想数据。
你给实际工业工件试试，一块普通模具钢，表面粗糙度Ra0.8和Ra0.2，注入深度差就能拉到3倍。我去年给一家刀具厂做批量试验，一块150mm见方的模具钢，走一遍大束流注入，边缘和中心的实际注入剂量偏差能到27%，这个数是我亲自拿EDS打出来的，不是抄的文献。
为啥偏差这么大？束斑本身就有均匀性误差，工件放进去带不带静电，工装偏压稳不稳，哪怕你抽真空抽到1e-5Pa，腔体里残留的水汽氧分子都会和注入离子撞，散射掉三分之一的有效离子。说白了，实验室那套精准漂亮的数字，放到量产线就是玄学。抽样合格不代表整批合格，出了问题你只能全检，全检的成本比工件本身还贵。
注入损伤是永远消不掉的暗疤
都知道离子注入是把离子硬砸进材料表层，砸完肯定砸出一堆晶格缺陷对吧？很多论文说退火就能完全消除损伤，扯。

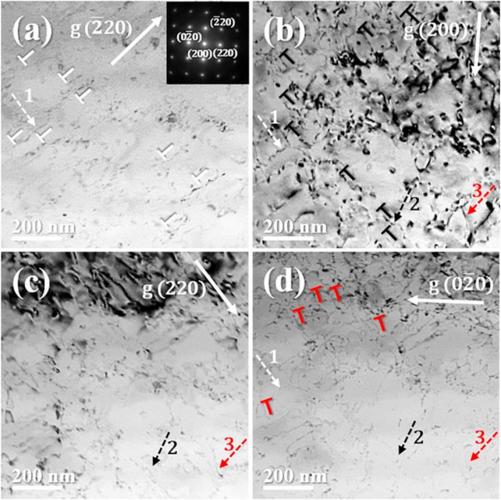

我们前年给航天院所做高温合金叶片的抗氧化改性，注入钇离子，设计剂量1e17原子每平方厘米，1100℃真空退火两小时，最后透射电镜下看，位错密度还是比基体高两个数量级，这些位错就是蠕变裂纹的发源地。做整机试车，150小时就出了可见裂纹，直接不合格。
降剂量行不行？降了改性效果直接没了。比如注铝防腐蚀，剂量低于1e16根本穿不掉材料本身的钝化层，等于白做。加退火温度？温度超过1200℃，注入的溶质原子直接往晶界跑，聚集出来之后反而让晶界脆化，一受力就断。
说白了就是走钢丝，这边压下去那边翘起来。我干了15年，见过至少几十个项目，实验室全项过检，产业化死在损伤这一步。哦对，现在3nm芯片的源漏注入，注入后残留的空位缺陷，会导致1%的芯片阈值电压漂移，良率直接掉5个点，这5个点就是好几亿的损失，谁扛得住？
那看不见的隐形成本，能把小厂拖死
不说进口注入机大几个亿的采购价，说点实际生产的隐形成本。离子注入必须抽高真空对吧？你加工一箱汽车变速箱齿轮，从大气压抽到1e-4Pa，最少要40分钟，一批放20件，一天下来也就做几百件。对比传统渗碳工艺，一小时就能出几吨，效率差出三个数量级。
还有耗材钱，大束流注入机的离子源灯丝，满负荷工况下寿命也就120小时左右，换一根就是小十万。腔体里的阻挡挡板，用三个月就得铣掉变形层和沾污层，又是几万块出去。
很多做表面改性的小厂，听了招商会吹离子注入做刀具比渗氮耐用三倍，掏几百万买个二手注入机想赚快钱，不到两年就撑不下去。为啥？订单不够的话，开机就是亏，光抽真空的电费都赚不回来。
不过话说回来，半导体行业没办法不用，毕竟掺杂精度要求摆那，没得选。但是民用领域，什么刀具模具改性，吹的那么神，其实90%的场景都不如传统渗氮渗碳划算，也就小众超高附加值的小东西能用。
现在满行业都在吹离子注入多先进，什么突破材料性能极限，什么下一代改性技术。我就说句实在话，到今天为止，两个根本问题没人解决：一是批量加工的均匀性，没有低成本的在线监测方法，全靠抽样赌运气；二是改性效果和注入损伤的平衡，还是理论盲区，没人能给出普适的计算公式，所有项目全靠一次次试错，一次试错就是几十万打水漂。
别神化它。它就是个好用但娇贵，高端但坑多的工艺，没那么神奇。
