去年冬天的大连，几辆氢燃料大巴直接趴窝了。堆拆开来，膜电极上密布的微裂纹像龟壳——工程师们你看我我看你，不是说好的两万小时吗？才跑了不到 8000。后来切片做压汞，针孔密度高了三个数量级。真讽刺。
这就是我想说的：质子交换膜，这个被捧成燃料电池“心脏”的东西，其实有个娘胎里带的硬伤——质子传导率与机械强度之间的结构性矛盾，根本绕不开。
全氟磺酸的“原罪”

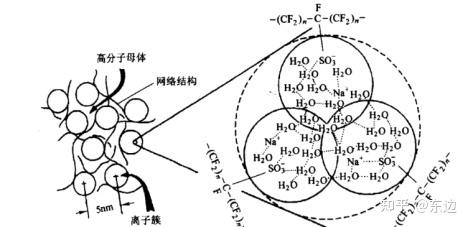

说白了，现在市面上 99% 的膜都是全氟磺酸（PFSA），Nafion 就是代表。这材料的分子结构挺分裂的：主链是聚四氟乙烯骨架，特疏水；侧链上却挂着磺酸基团，强亲水。吸水之后，亲水相膨胀，可疏水相不跟着胀啊，结果就是微观上的相分离拉扯，一干一湿，膜就蠕变。再厚个几十微米也白搭，反复胀缩，分子链迟早断。
我实测过某国产增强复合膜，在 80°C、80%RH 到 120%RH 循环 3000 次后，质子电导率跌了 40%——不是线性跌，是突然垮塌。XRD 一看，结晶度都变了。你说这能车用？笑话。
产业界的“鸵鸟心态”
现在行业里有个坏风气：追求 I-V 曲线漂亮，初始功率密度飙得高高的，然后拿个稳态测试报告说“寿命达标”。可实车工况呢？频繁启停、变载、怠速，电位来回扫，膜里的过氧化氢自由基产生速率能高出一个数量级。化学降解和机械降解一叠加，针孔长得比春笋还快。
更要命的是膜越做越薄。从 25μm 减到 8μm，质子阻力是小了，欧姆极化降得明显，但机械耐久直接崩塌。我做过穿刺实验：8μm 膜在 60°C、液态水滴压力才 0.3MPa 就破了，而 18μm 的能扛到 1.2MPa。薄了以后，内阻是低，可你不知道那个微短路概率是指数级暴增吗？
还有那测试标准——ASTM 的加速老化居然还用恒流静态，完全忽略动态应力。某些厂家就爱玩这个，数据好看得一塌糊涂，上路就现原形。说实话，这已经不是技术问题，是商业道德问题。
我们其实在裸泳
再往深了说，膜里的质子输运机理，在瞬态非平衡条件下根本是个黑箱。教科书上那些 Nernst-Planck 方程、Springer 模型，全是稳态或准稳态假设。可冷启动时，膜里冰水相变，局部水含量从 λ=14 跌到 λ=2，质子传导率瞬间掉三个数量级，这时候的电位分布、热应力分布，根本没有靠谱的本构方程来描述。搞仿真的一律用经验公式外推，那能准吗？
我们连膜内水传输的“唯象系数”都测不准，更别提预测针孔萌生寿命了。市面上那些所谓耐久增强技术——添加自由基淬灭剂、复合 ePTFE 增强层——说白了都是续命，没一个触到根上。因为根在原子里：既要磺酸基团高密度保证传导，又要主链刚硬不变形，这本身就是反自然的。
所以每当有人鼓吹“质子交换膜技术已成熟”，我就想笑。在基础理论没捅破那层窗户纸之前，所有商业化努力都是穿着雨衣游泳——看着热闹，其实身子早就湿透了。这个硬伤，至少二十年内无解。
