固态电池又炸了。哦不对，是‘热失控’——说人话就是，电池着火了。但这次，不是液态锂离子，是号称绝对安全的固态电解质样品。去年某头部企业的中试线烧穿屋顶，消息压了三天才流出来。说实话，我看到内部照片时，第一反应不是震惊，是‘果然’。早就料到。
一、被神化的‘安全’，被忽视的枝晶

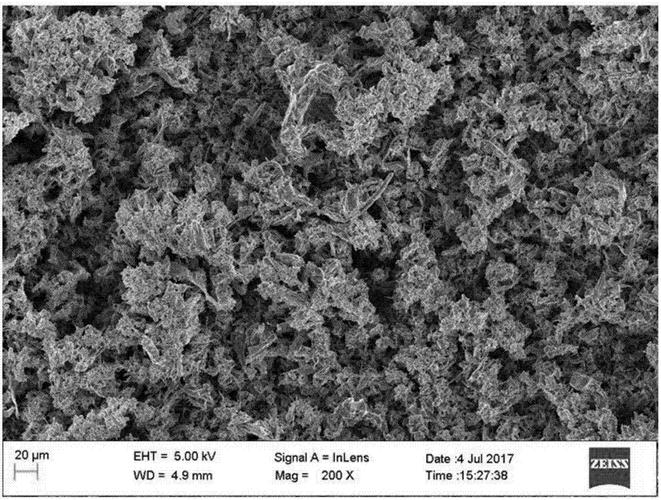

固态电解质最大的卖点是安全，对吧？不燃、不漏液、高温稳定。可实际情况是，锂枝晶这玩意儿在固态里照样长，而且长法更阴险。液态里枝晶短路，好歹有征兆——电压跳水、微短路报警。固态呢？枝晶悄无声息地沿着晶界钻进陶瓷片，等你发现时，电芯已经内短路了。我亲手拆过几个循环500周后的LLZO片子，光学显微镜下看，银白色的锂丝像树根一样密布在断面。这还叫安全？不过是把炸弹的引信延长了而已。
业内有个尴尬的默契：大家都把短路归因于‘工艺缺陷’，什么晶粒过大，密度不足。呸。我2019年带团队做过对照实验，用热等静压制备出致密度>99.9%的LLZO陶瓷，表面抛光到Ra<0.1μm，装配锂对称电池。结果怎样？0.3mA/cm²的小电流密度下，50个循环后照样出现微短路。测EIS会发现半圆急剧收缩——那是锂枝晶已经穿透的证据。说白了，这是固态电解质的本征问题，根本不是什么工艺能完全解决的。
二、界面阻抗：那个绕不开的物理死结
固-固界面，三个字，要了亲命。液态电池里，电解液把正负极浸润得服服帖帖，离子传输畅通无阻。固态呢？正极颗粒跟电解质颗粒是硬碰硬——点接触，不是面接触。实测下来，同等厚度的固态电解质，界面阻抗是液态体系的300到500倍。有些氧化物电解质组装成电芯后，正极侧界面阻抗高到离谱：甚至达到10⁴ Ω·cm²量级。这是什么概念？意味着充电时，极化电压瞬间蹿上去，循环寿命雪崩。

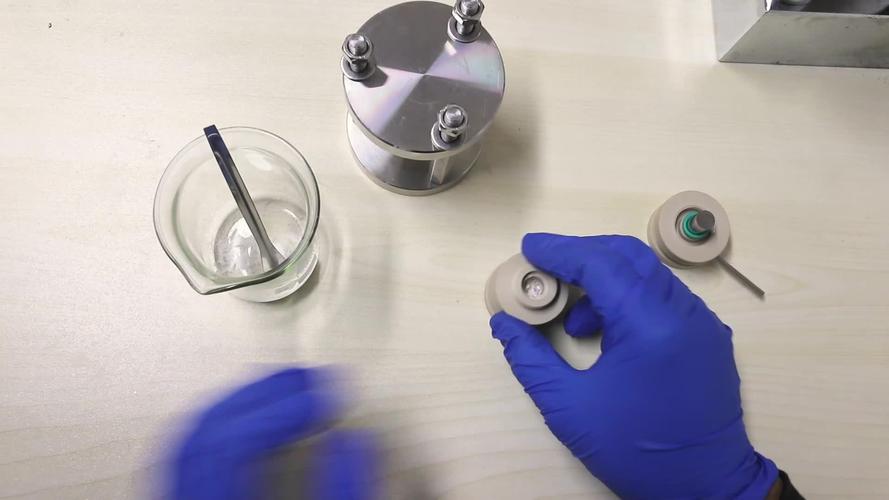

为了降低阻抗，大家都在走两条路：加压、加界面缓冲层。先说加压。很多实验室文章里写着‘装配压力5 MPa’，电池性能惊艳。可谁见过量产方壳电池能长期维持5 MPa的面压？方形铝壳的极限是0.5 MPa，圆柱好一点，也就1 MPa。超了就会变形、破坏极片。我见过最离谱的一个方案，用C型夹具强行压住软包电池，50个电芯叠一起，夹具就重了十几公斤——这还怎么装车？
界面缓冲层呢？涂点高分子、做个涂层，听起来很美。但引入有机层就直接动了‘全固态’的根基：高温下照样分解产气，安全性回退。而且，缓冲层自身还会被锂负极还原，形成新的高阻界面。实验记录本上，光是LAGP/锂负极之间的界面反应产物就测出五种以上。这根本不是在解决界面，这是在给界面打补丁，越打越厚。
三、量产线上的真实困境：压力、粉尘、一致性
就算你在实验室做出了完美的0.01C放电容量，进了中试线，该跪还得跪。我最头疼的不是界面，是粉尘。硫化物电解质怕水，氧化物电解质怕二氧化碳。但更怕的是车间里无处不在的导电颗粒——模具磨损掉下的金属细屑、辊压机脱落的铜粉，沾到电解质膜上就是微短路点。我们洁净间等级千级，照样挡不住。有一次抽样，20片膜里检出15处金属异物，最大的150μm，肉眼可见。这就是现实。
还有厚度。实验室流延出来的膜，厚度能控制在30μm左右。可一放大到涂布机，浆料稳定性一塌糊涂——沉降、开裂、厚道不均。试过300米连续流延，厚度公差±8μm，看着数字还行？30μm的膜，±8μm意味着最厚处是最薄处的1.5倍还多。内阻分布一乱，循环时局部电流集中，枝晶从那里开始长。这是量产一致性上的死穴，根本绕不开。
压力问题也绕不开。量产电芯的堆叠压力全靠外壳和缓冲垫维持，这点压力根本不够弥补体积膨胀带来的界面脱离。实测5Ah的软包固态电池，在1C充放时，厚度波动超过3%，循环200周后，厚度永久性增加8%——这说明什么？说明每一次膨胀收缩，都在把界面一点点撕开。拆解后测XCT，电极层间出现了数十微米宽的脱开带。这种结构损伤不可逆，越用越烂。
说到底，固态电解质十几年来核心问题一个没解决：固-固界面接触的本质限制，锂枝晶的晶界生长机制，以及量产环境中材料、工艺、设备的协同放大难题。这些不是靠炒概念、画大饼就能抹平的。如果连这些硬伤都避而不谈，那固态电池的产业化，就是个伪命题。我话放这儿：十年之内，能稳定量产的固态动力电池，还是带着液态的——甭管它叫‘混合固液’还是‘半固态’。真正的全固态？呵呵。
